Raccorder les périphériques
Raccorder les isolateurs de court-circuit réf. 956 956 (T.B.T.S.)
Référez-vous à la norme d'installation NF S 61-970.
L'isolateur évite la perte de plus de 32 points de détection adressable en cas de court-circuit en un point
quelconque de la boucle adressable rebouclée.
Raccordez un isolateur :
- Tous les 32 points de détection adressables
- Pour séparer les zones de détection manuelle et les zones de détection automatique
- Pour séparer les zones de détections dont les scénarios de mise en sécurité sont différents
La longueur max. entre la borne A et le premier isolateur doit être inférieure à :
- 120 m pour un câble 9/10
- 287 m pour un câble 1,5 mm
La longueur max. entre la borne B et le premier isolateur doit être inférieure à :
- 120 m pour un câble 9/10
- 287 m pour un câble 1,5 mm

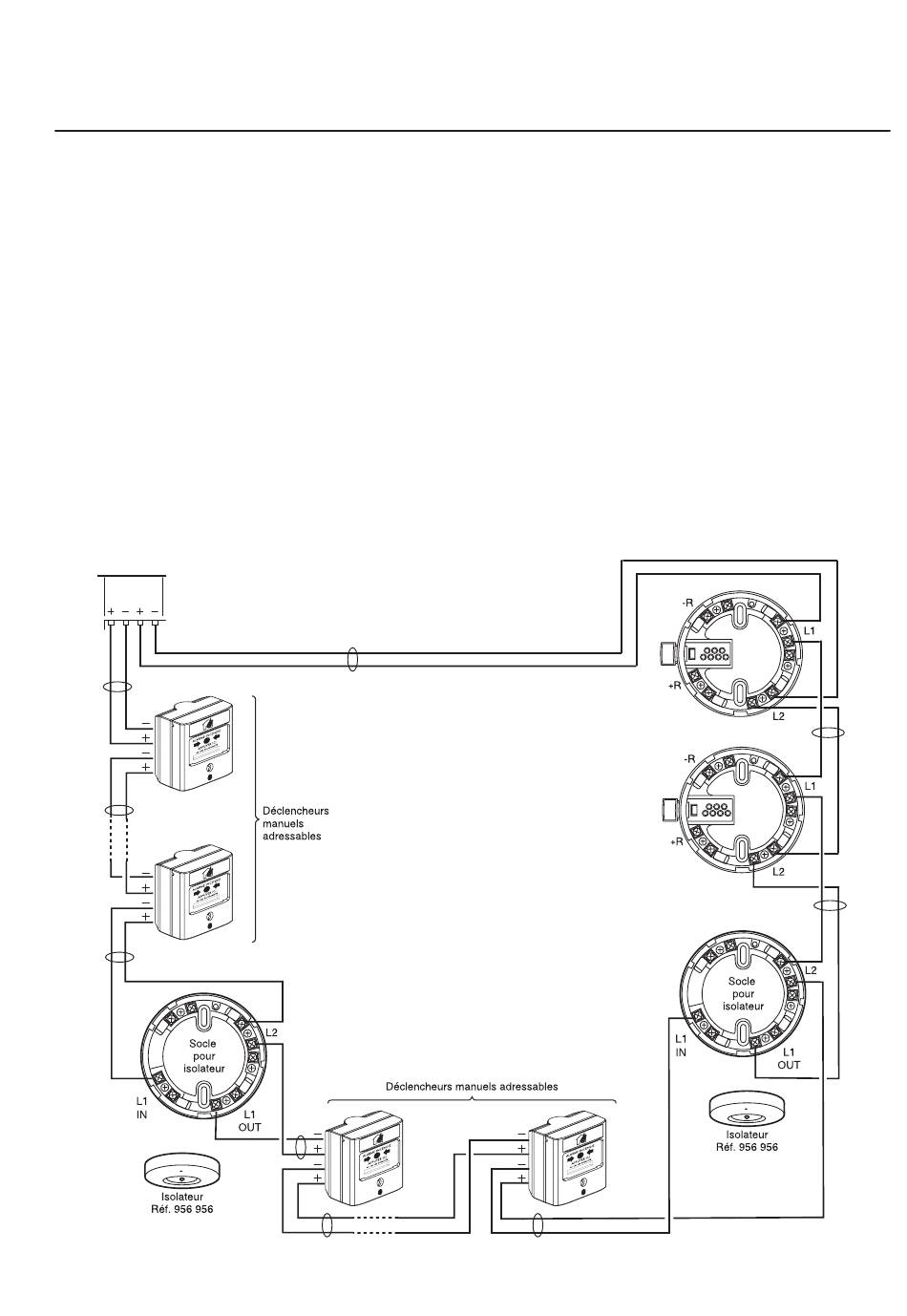

Le premier isolateur est :
- soit un isolateur réf. 956 956
- soit un détecteur adressable monté sur un socle équipé d'un isolateur : réf. 956 955
Vers bornier de boucle
BOUCLE 1
ECS adressable
A1 A1 B1 B1
Câbles catégorie CR1
9/10
ou 1,5 mm
e
2
Câbles catégorie C2
9/10
ou 1,5 mm
2
e
Câbles catégorie C2
9/10
e
ou 1,5 mm
2
e
2
e
2
Câbles catégorie CR1
9/10
e
ou 1,5 mm
2
Câbles catégorie C2 9/10
(suite)
Câbles catégorie C2 9/10
Câbles catégorie C2 9/10
ou 1,5 mm
e
2
18
2
8
32
1
4
16
64
e
ou 1,5 mm
2
2
8
32
1
4
16
64
e
ou 1,5 mm
2
