OPTIMASS 6000
Capteur sous tension

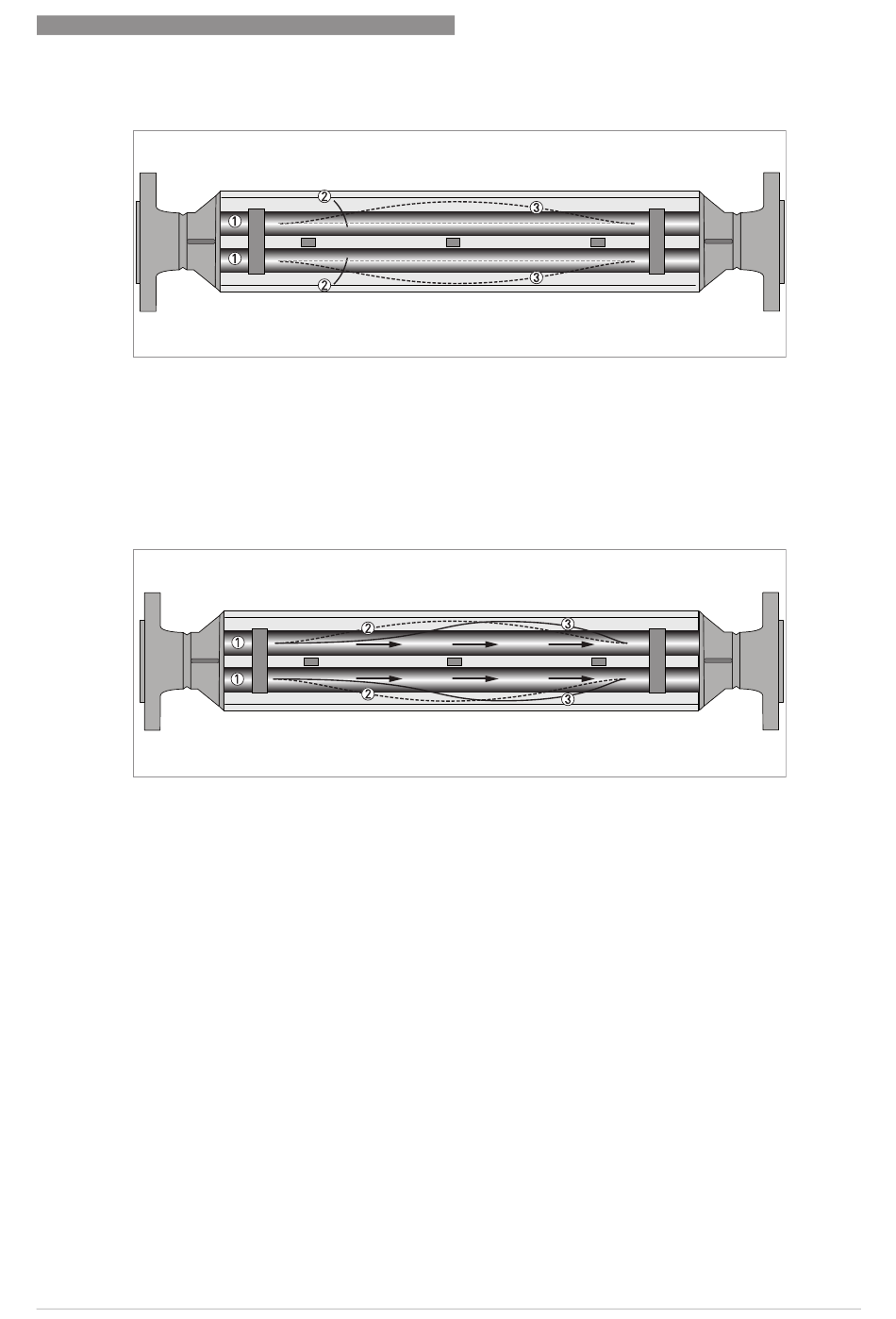

1 Tubes de mesure
2 Direction d'oscillation
3 Onde sinusoïdale
A la mise sous tension, la bobine excitatrice met les tubes de mesure en vibration et les soumet
à une oscillation de base de forme sinusoïdale 3. Cette onde sinusoïde est mesurée par les deux
capteurs.
Capteur sous tension traversé par le produit
1 Ecoulement du produit mesuré
2 Onde sinusoïdale
3 Déphasage
Dès que le fluide ou gaz traverse les tubes, l'effet Coriolis engendre un déphasage de l'onde
sinusoïdale détecté par les deux capteurs. Ce déphasage est directement proportionnel au
débit-masse.
La masse volumique est déterminée par évaluation de la fréquence d'oscillation et la
température est mesurée à l'aide d'une sonde Pt500.
