Description du matériel
3.2 Unité PC SIMOTION P350-3
3.2.4
Eléments d'affichage
Indicateur d'état
L'indicateur d'état se trouve à l'arrière de la SIMOTION P350-3.
L'affichage d'état est composé de deux afficheurs 7 segments et de deux LED bicolores.
Le tableau suivant présente la signification des éléments d'affichage lorsque la SIMOTION
est en service et au démarrage du BIOS.

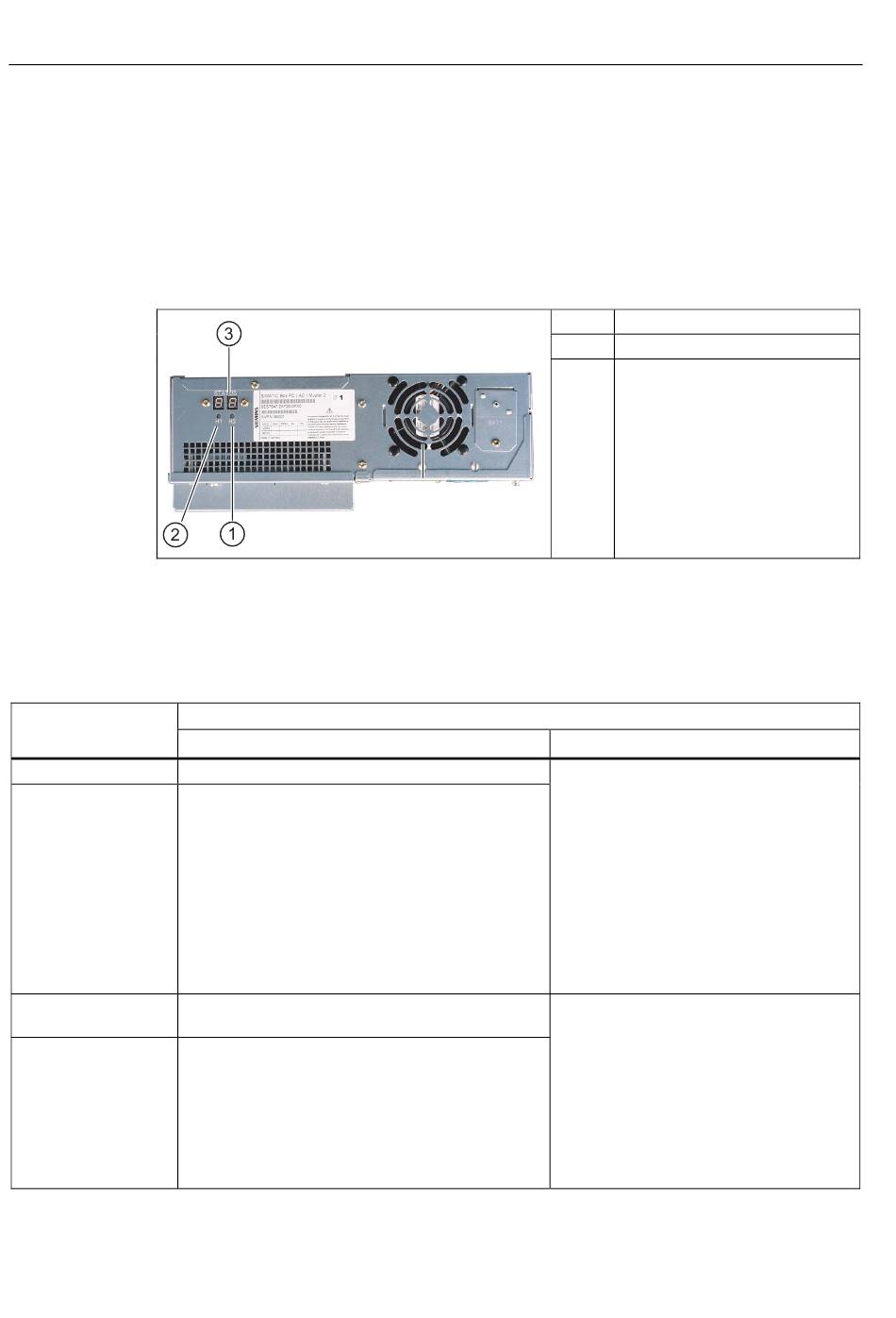

Tableau 3- 1 Signification des éléments d'affichage
Elément d'affichage
LED H1
LED H2
(à côté de l'étiquette
du boîtier)
Afficheurs 7 segments
1
Afficheur 7 segments
2
(à côté de l'étiquette
du boîtier)
38
Fonctionnement de SIMOTION
sans utilisation actuellement
Etat de SIMOTION
Vert clignotant - RUN
Le démarrage de SIMOTION P est terminé et le
fonctionnement est à l'état RUN.
Orange clignotant - STOP
Le démarrage de SIMOTION P est terminé et le
fonctionnement est à l'état STOP.
Rouge clignotant/Rouge fixe (état interne)
Sans utilisation actuellement (réglage par défaut :
"0")
Etat de SIMOTION (signalisation d'état de
fonctionnement de SIMOTION P State)
6 - RUNNING
Le démarrage de SIMOTION P est terminé et les
tâches cycliques sont actives.
0...5, a...f - états internes
(1)
LED H2
(2)
LED H1
(3)
2x afficheur 7 segments
Signification
Démarrage du BIOS
Les deux LED bicolores sont allumées en
deux couleurs (rouge et vert) afin de tester
leur fonction. Après un démarrage correct,
les deux LED sont désactivées.
Les codes POST de l'étape de test
correspondante et de l'état de
fonctionnement sont affichés. En cas
d'erreur, le code POST de la dernière
étape de test commencée est affiché.
Après un démarrage correct, c'est le
code 00 qui s'affiche.
SIMOTION P350-3 et panneaux de commande
Manuel, 02/2012
