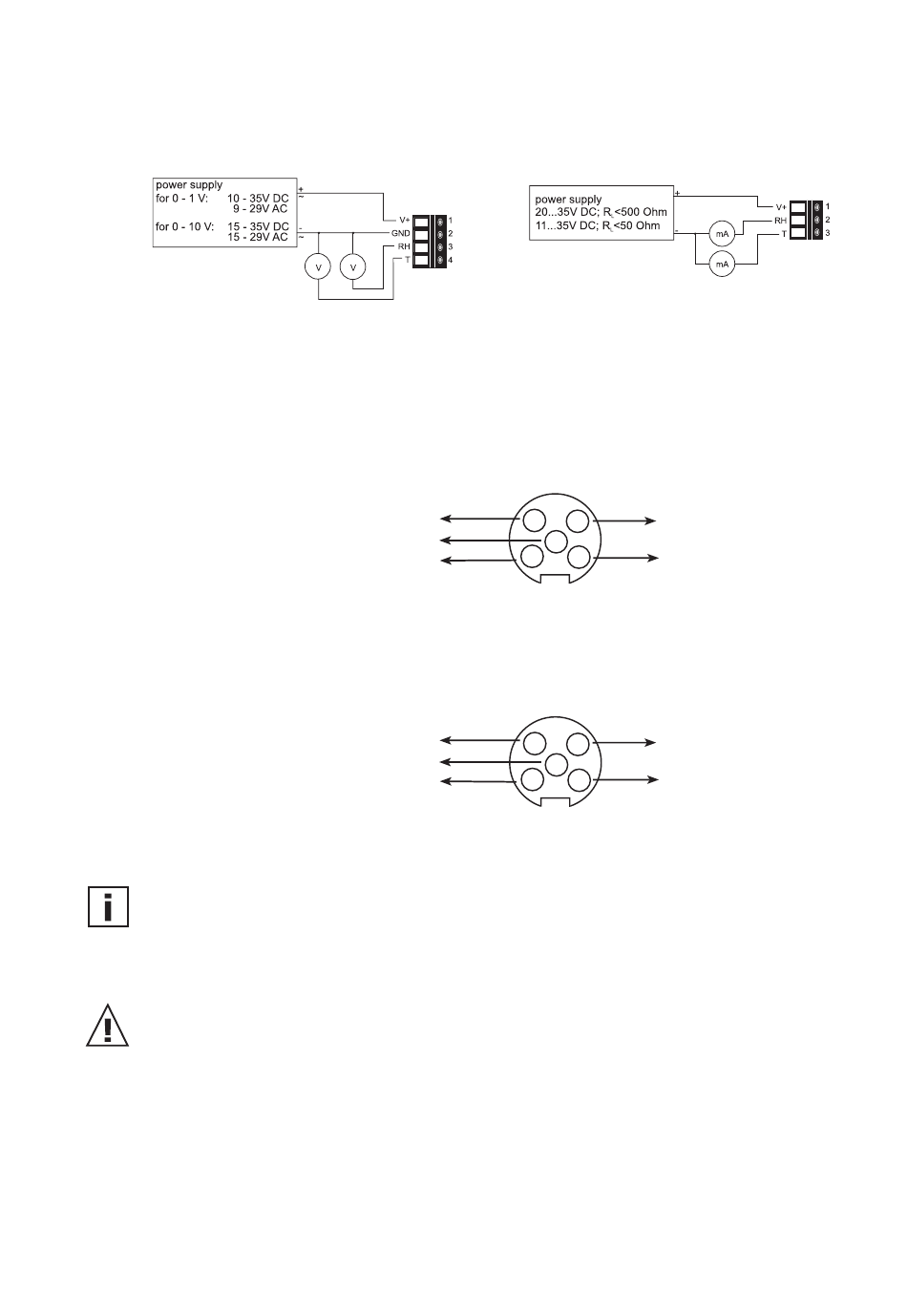

ELEKTRISCHE ANSCHLÜSSE
EE220- x1x
- x3x
EE220 mit Steckanschluss
EE220-x3xCO3
Stecker für Versorgung
und Analogausgänge
(Ansicht von vorne)
EE220-x6xCO3
Stecker für Versorgung
und Analogausgänge
(Ansicht von vorne)
EMV - Hinweise zur Verlegung der Anschlussleitungen
Die Einhaltung der angegebenen EMV-Richtlinien kann nur mit den als Zubehör
erhältichen Fühlerkabeln garantiert werden.
•
Bei Geräten mit Metallgehäuse (EE220-Mx) muss das Gehäuse für einen sicheren
Betrieb entweder innen an den dafür vorgesehenen Punkten oder außen an den
Montagelaschen geerdet werden.
Der Fühler muss elektrisch isoliert montiert werden. --> keine Erdung!
•
Störaussendende Leitungen von EE220, Fühlerkabel und analogen Ausgangskabel
räumlich trennen.
•
Den Schirm von analogen Signalleitungen nur einseitig, niederohmig auflegen -
möglichst am angeschlossenen Auswertegerät. Ungeschirmte Leitungen verdrillen, um
symmetrische Störeinkopplungen zu minimieren.
•
Alle Leitungen kurz halten! Leitungsschleifen können Schutzmaßnahmen zunichte
machen. Nicht belegte Adern in einer Leitung beidseitig auf Schutzleiterpotential legen.
EE220- x6x
Bezeichnung:
GND
4
V+
5
1
T
Euro-Norm
Bezeichnung:
frei
4
V+
5
T
1
Euro-Norm
6
Bezeichnung:
frei
3
RH
2
Bezeichnung:
frei
3
RH
2
