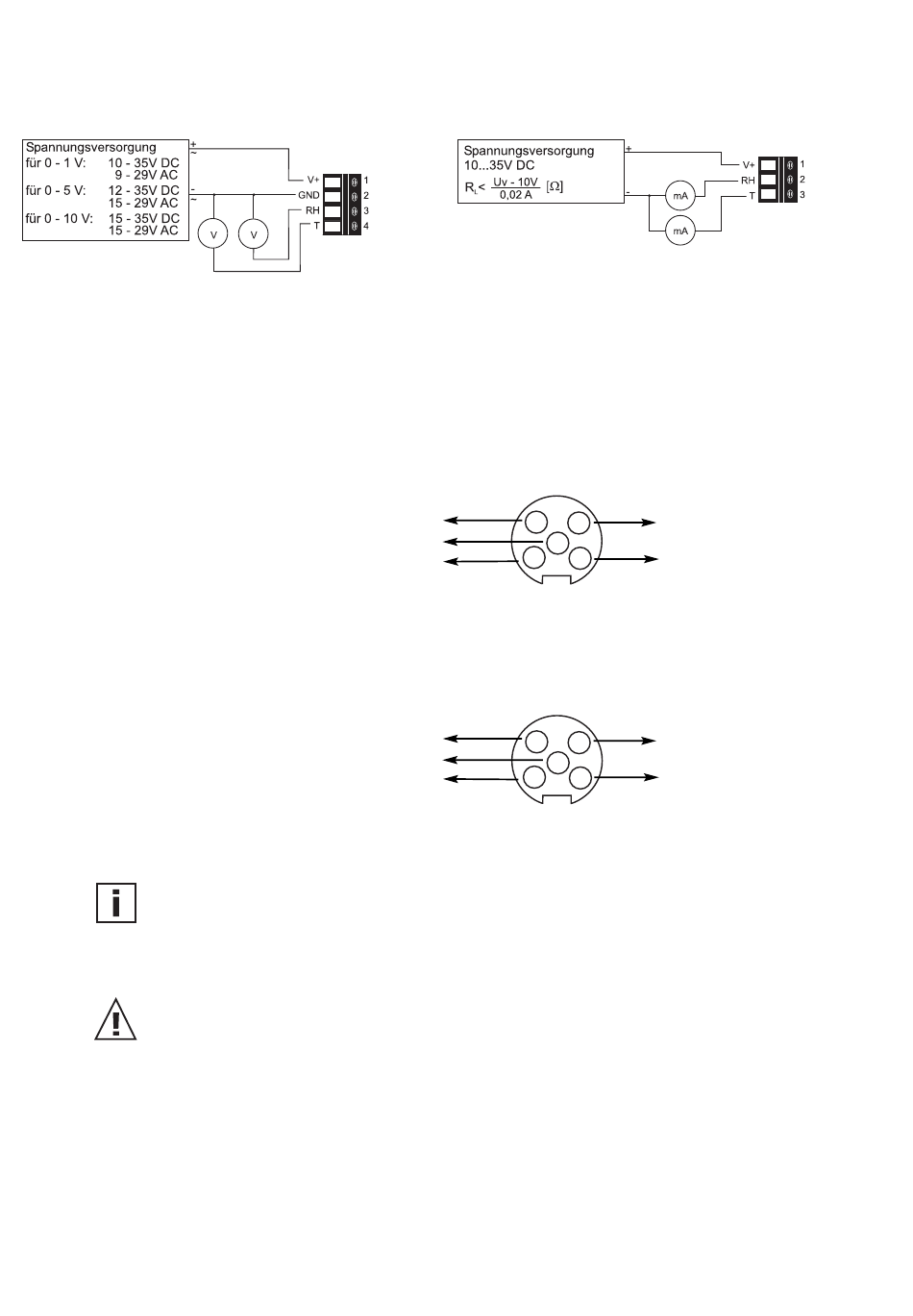

4.
EE22-xFT1,2,3x
EE22 mit Steckanschluss
EE22-xFT3x
Stecker für Versorgung
und Analogausgänge
(Ansicht von vorne)
EE22-xFT6x
Stecker für Versorgung
und Analogausgänge
(Ansicht von vorne)
EMV - Hinweise zur Verlegung der Anschlussleitungen
Die Einhaltung der angegebenen EMV-Richtlinien kann nur mit den als Zubehör
erhältichen Fühlerkabeln garantiert werden.
•
Bei Geräten mit Metallgehäuse (EE22-MFTx) muss das Gehäuse für einen sicheren
Betrieb entweder innen an den dafür vorgesehenen Punkten oder außen an den
Montagelaschen geerdet werden.
Der Fühler muss elektrisch isoliert montiert werden. --> keine Erdung!
•
Störaussendende Leitungen von EE22, Fühlerkabel und analogen Ausgangskabel
räumlich trennen.
•
Den Schirm von analogen Signalleitungen nur einseitig, niederohmig auflegen -
möglichst am angeschlossenen Auswertegerät. Ungeschirmte Leitungen verdrillen, um
symmetrische Störeinkopplungen zu minimieren.
•
Alle Leitungen kurz halten! Leitungsschleifen können Schutzmaßnahmen zunichte
machen. Nicht belegte Adern in einer Leitung beidseitig auf Schutzleiterpotential legen.
ELEKTRISCHE ANSCHLÜSSE
EE22-xFT6x
Bezeichnung:
4
3
GND
5
V+
1
T
Euro-Norm
Bezeichnung:
4
3
frei
5
V+
1
T
Euro-Norm
6
Bezeichnung:
frei
2
RH
Bezeichnung:
frei
2
RH
