Memosens COS81D
Endress+Hauser
1
8

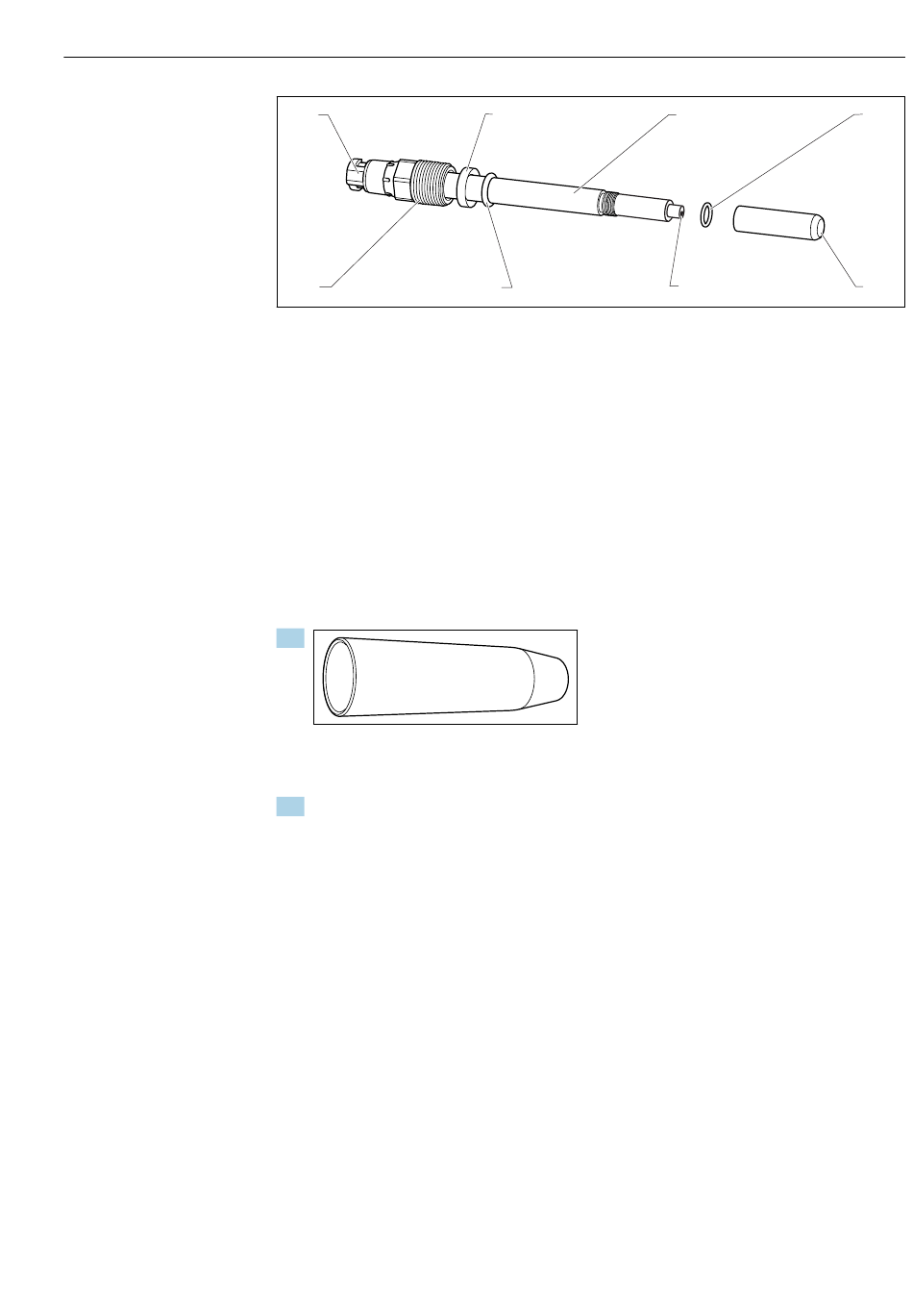

 8 COS81D
1 Tête de raccordement Memosens
2 Bague de serrage
3 Corps du capteur
4 Joint torique du corps du capteur
10.5.1 Remplacement des bagues d'étanchéité
Il faut impérativement remplacer la bague d' é tanchéité si elle est visiblement
endommagée, et cela est recommandé en cas de remplacement du capot de spot. Pour le
remplacement, utilisez uniquement des bagues d' é tanchéité d' o rigine.
Les joints toriques suivants peuvent être remplacés :
• Bague d' é tanchéité pour le fourreau : pos. 4 →  24
• Bague d' é tanchéité avec le process (conductrice pour Ex) : pos. 7
1.
 9 Outils de montage
Remplacez les joints toriques à l' a ide de l' o util de montage fourni.
2. Après le remplacement,
nettoyez l' o ptique du capteur à l' a ide du chiffon fourni.
2
7
5 Capot du spot
6 Guide d' o ndes optique avec sonde de
7 température
8 Joint de process 10,77 x 2,62 mm
Raccord process Pg 13.5
Maintenance
3
6
4
5
A0027181
