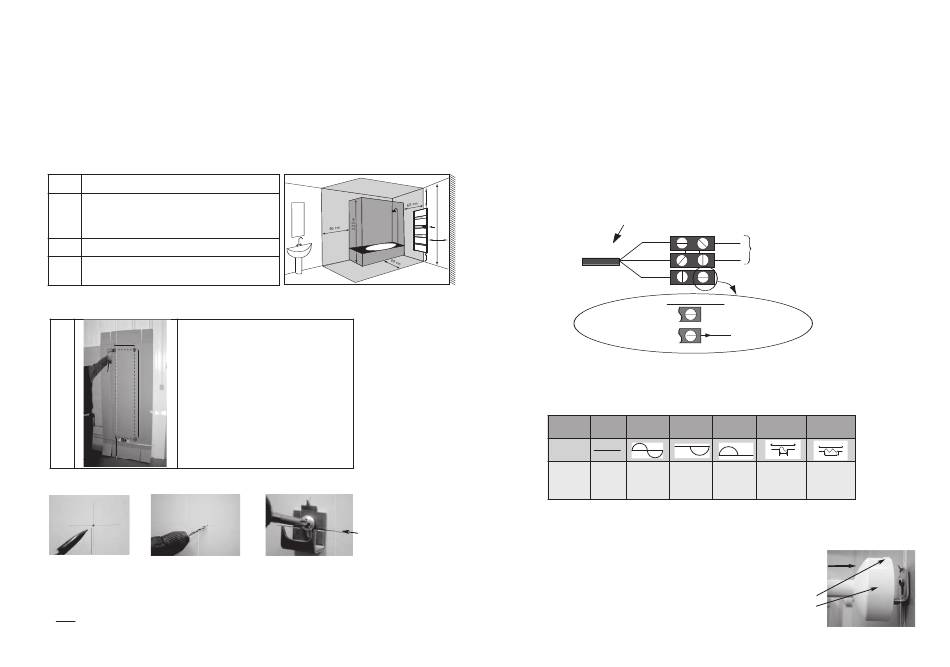

3/ Préparer l'installation du radiateur sèche-serviettes
Règles d'installation
- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
- L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation
(NFC 15100 pour la France).
- L'appareil doit être alimenté en 230 V Mono 50Hz.
- Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm
du sol.
Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une
Ventilation Mécanique Centralisée,etc...). Ne pas l'installer sous une prise de courant fixe.
Les modèles ventilo ne doivent pas être installés à des altitudes supérieures à 1000 m, car en altitude, le fonction-
nement de ce sèche-serviettes peut être aléatoire.
Volume 1
Pas d'appareil électrique
Appareil électrique à condition que l'interrupteur et autres
dispositifs de commandes ne soient pas accessibles depuis
Volume 2
la douche ou la baignoire (Norme EN 60 335-2-30).
Appareil électrique Classe II
Voume 3
Appareil électrique Classe II
Respectez les distances minimales avec le mobilier pour
l'emplacement de l'appareil.
Préparer les fixations du sèche-serviettes
503 mm
Utilisez le gabarit de pose disponible sur le carton
600 W : 850 mm
1
de l'emballage en prenant soin de déplier le rabat
750 W : 1170 mm
900 W : 1490 mm
inférieur et de bien le poser sur le sol.
442
2
3
2
Repérez les points de perçage (avec un crayon, dessinez une croix de 4 cm de large
afin de la visualiser lorsque vous aurez installé les crochets à l'étape 4).
3
Percez les 4 trous.
Nota: Les chevilles livrées avec l'appareil sont de type standard. En cas de support
particulier, utilisez des chevilles adaptées (ex : placoplâtre).
4
Positionnez les 4 crochets et vissez.
2
Volume
150 mm
3
mini
Volume
3 m
Volume
2
1
Boitier de
commande
150 mm
mini
200 mm
mini
4
Alignez les repères de la
croix aux repères du
crochet.
17-80-440-A
4/ Raccorder le radiateur sèche serviettes
Règles de raccordement
- L'appareil doit être alimenté en 230 V Mono 50Hz.
- L'alimentation du sèche serviettes doit être directement raccordée au réseau après le disjoncteur et sans interrupteur inter-
médiaire.
- Le raccordement au secteur se fera à l'aide du câble du sèche serviettes par l'intermédiaire d'un boîtier de raccordement.
Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25
cm du sol.
- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins
3 mm.
Le raccordement à la terre est interdit.
Ne pas brancher le fil pilote (fil noir) de l'appareil à la terre.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de
qualification similaire afin d'éviter un danger.
- Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l'ali-
mentation du fil pilote sur ce différentiel.
Schéma de raccordement du sèche serviettes
Coupez le courant et branchez les fils d'après le schéma suivant :
Câble de l'appareil
Phase=marron
Neutre=bleu
Fil pilote=Noir
Deux cas possibles
1er cas: appareil Seul
2ème cas: appareil Esclave
Test de raccordement du fil pilote
Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmateur ou d'un ges-
tionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :
Mode
CONFORT
ECO
Signal à
transmettre
Mesure entre
le fil pilote et
0 Volt
230 V
le neutre
5/ Fixer et verrouiller le radiateur sèche-serviettes
Votre raccordement étant terminé, vous pouvez accrocher votre
sèche-serviettes et procéder au verrouillage en approchant le cache-
fixation le long du mur (index vers le haut).
Le verrouillage permet de supprimer le jeu qui peut apparaître entre l'ap-
pareil et ses fixations.
17-80-440-A
PHASE
Réseau
Electrique
NEUTRE
Appareil non piloté.
Le fil pilote n'est pas relié
Vers appareil avec cassette ou
centrale de programmation
ARRET
HORS GEL
CONFORT -1°C
CONFORT -2°C
DELESTAGE
5'
5'
3''
7''
-115 Volts
+115 Volts
230 Volts
230 volts
négative
positive
pendant 3 s
pendant 7 s
index
cache-fixation
3
