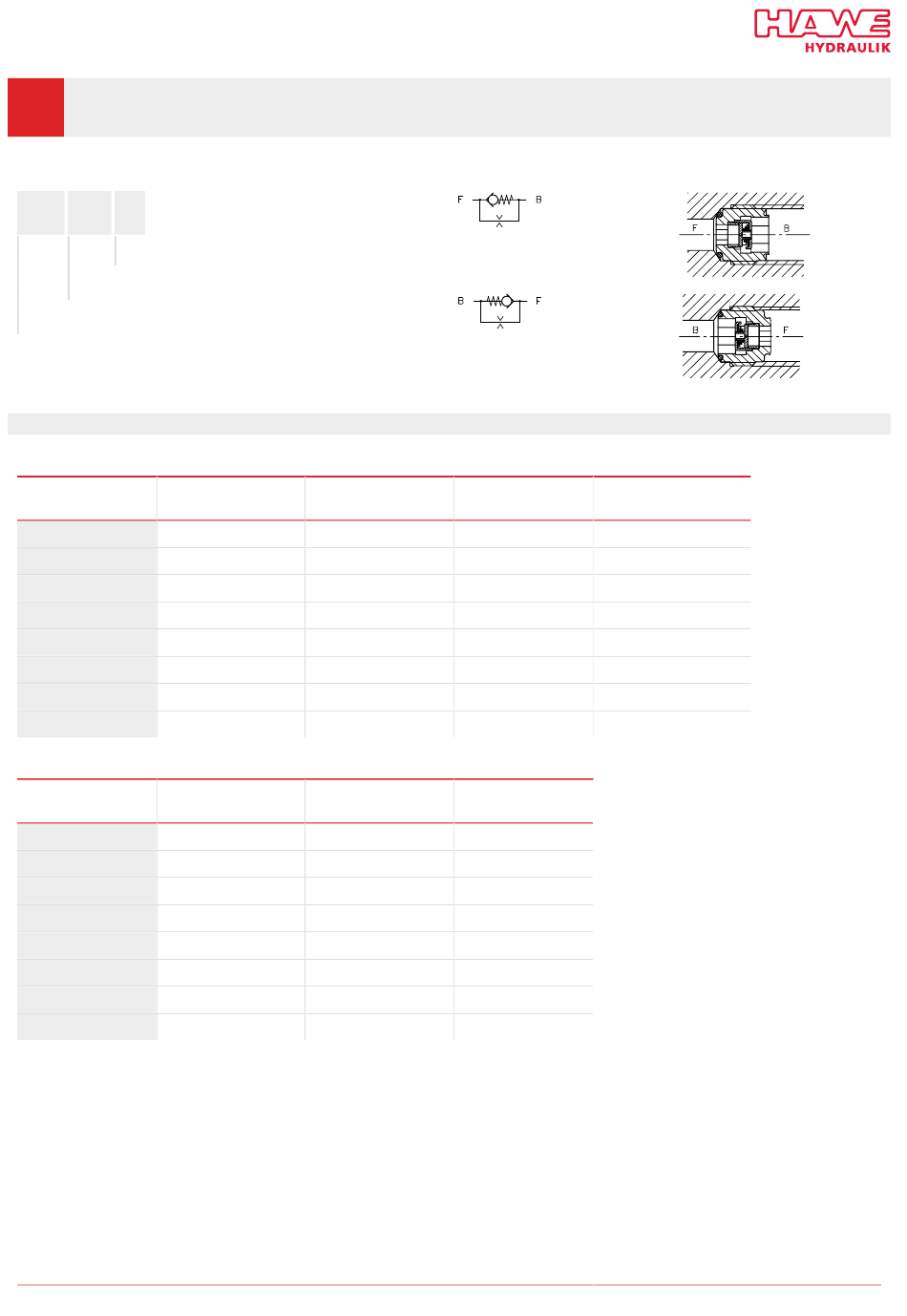

Versions livrables, caractéristiques techniques principales
Exemple de commande :
BC 2 -0,8
BC 1 -0,6 -G
Version
Tableau 3 Version
Diaphragmes Tableau 2 Diaphragmes
Type de base et taille Tableau 1 Type de base et taille
Tableau 1 Type de base et taille
Version avec ressort
Type de base et Débit
taille Q (l/min)
P
BC 1 20
BC 2
35
BC 3 60
BC 14
20
BC 26 35
BC 28
35
BC 30 60
BC 32
60
Version sans ressort
Type de base et Débit
taille Q (l/min)
P
BC 1 X 20
BC 2 X
35
BC 3 X 60
BC 14 X
20
BC 26 X 35
BC 28 X
35
BC 30 X 60
BC 32 X
60
© HAWE Hydraulik SE
Symbole de commande :
Pression Filetage
p (bar)
maxi
700 1/4"gaz ext.
700 3/8"gaz ext.
500 1/2"gaz ext.
700 M 14x1,5
700 M 16x1,5
700 M 18x1,5
500 M 20x1,5
500 M 22x1,5
Pression Filetage
p (bar)
maxi
700 1/4"gaz ext.
700 3/8"gaz ext.
500 1/2"gaz ext.
700 M 14x1,5
700 M 16x1,5
700 M 18x1,5
500 M 20x1,5
500 M 22x1,5
D 6969 B - BC - 11-2014-1.3
Représentation en coupe :
Pression d'ouverture
(bar)
0,05 ... 0,07
0,05 ... 0,07
0,05 ... 0,07
0,05 ... 0,07
0,05 ... 0,07
0,05 ... 0,07
0,05 ... 0,07
0,05 ... 0,07
5/15
