HAWE Hydraulik HRP 1 Documentation Produit page 13

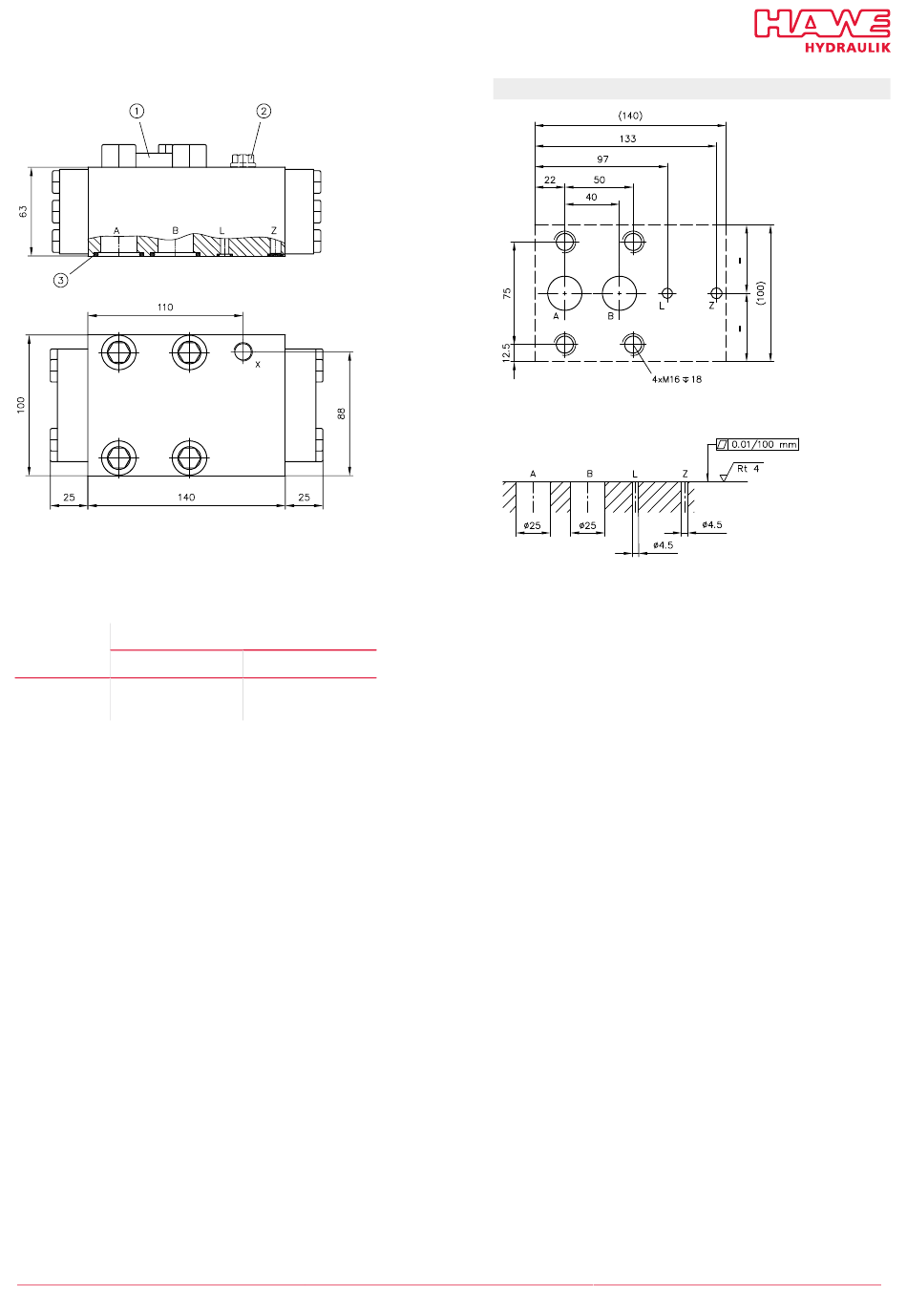

HRP 7V, HRP 7V-X
1 Plaque d'obturation avec HRP 7V-X
2 Avec le type HRP 7V-X, orifice X (G 1/4) fermé !
3 Étanchéité des orifices par joint torique NBR 90 Sh (voir tableau)
Type Étanchéité par joint torique
A, B
HRP 7V
29,2x3
HRP 7V-X
© HAWE Hydraulik SE
L, Z
8x1,5
D 5116 - HRP - 12-2020-1.2
Plan de pose de l'embase
13/20
