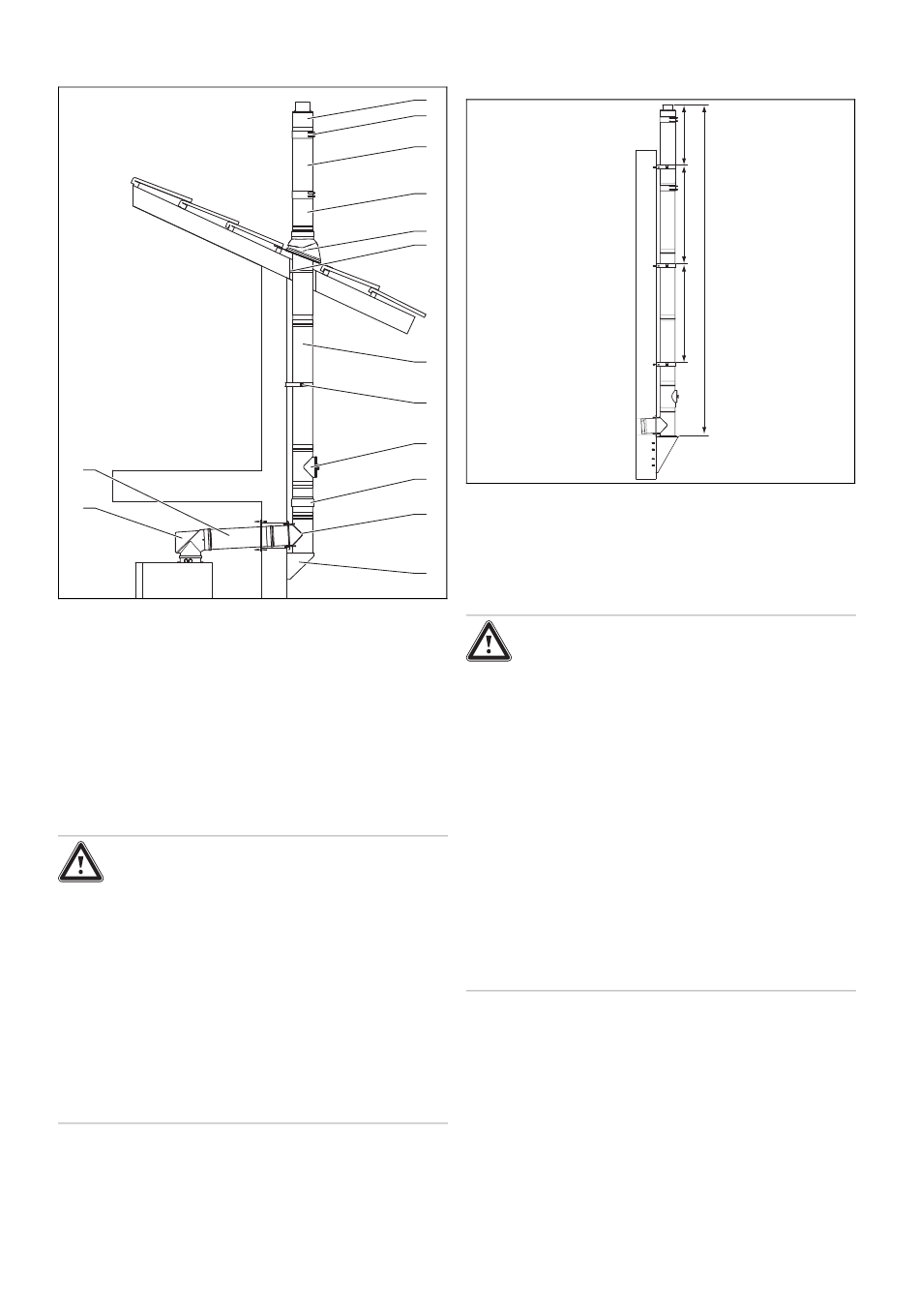

6.7.1 Illustration du système
13
14
1
Élément d'embouchure
(résistant aux UV)
2 Collier de serrage
3 Rallonge extérieure
4 Solin de toit
5 Panne pour toit en pente
6 Collier de fixation
7 Rallonge
6.7.2 Cotes statiques
Danger !
Risque de blessure par la chute de
pièces !
Un dépassement des cotes statiques
risque de provoquer un endommagement
mécanique de l'évacuation des gaz d'échap-
pement. Dans un cas extrême, des pièces
peuvent se détacher du mur et mettre en
danger des personnes en tombant.
▶ Respectez les cotes statiques indiquées
lors du montage.
▶
Fixez au moins un prolongateur sur deux
avec un collier de tube sur le mur exté-
rieur.
0020150291_01 Système d'amenée d'air et d'évacuation des fumées pour ecoTEC plus Notice de montage
1
2
3
4
5
6
7
8
9
10
11
12
8 Support de conduite
9 Élément de révision
10 Raccord d'aspiration d'air
11 Coude support
12 Console support
13 Rallonge interne
14 Coude de révision
Valeurs statiques relatives à la conduite des gaz
d'échappement
A 50 m maxi (hauteur verti-
cale maxi au-dessus de la
console d'appui)
B 2 m maxi (distance entre
les supports de conduite)
Danger !
Risque de blessures en cas de chute de
pièces !
La partie de la conduite des gaz d'échappe-
ment qui dépasse de la toiture doit être suf-
fisamment rigide. Il ne doit y avoir aucun dé-
calage entre les deux supports de conduite
supérieurs (cote C). Un décalage réduit la ri-
gidité de la conduite des gaz d'échappement
et peut entraîner une déformation ou l'arra-
chement de la conduite en cas d'exposition à
des vents forts.
▶ Ne montez pas de pièce de décalage
entre les deux supports de conduite su-
périeurs (cote C).
▶ Placez des colliers pour tube d'air à tous
les points de jonction entre les deux sup-
ports de conduite les plus hauts (cote C)
et la section la plus haute (cote D).
Montage 6
D
C
A
B
C 2 m maxi (distance entre
les supports de conduite
supérieurs)
D 1,5 m maxi (hauteur maxi
au-dessus du dernier
support de conduite)
