Vaillant ecoTEC plus Notice De Montage page 12

3 Vue d'ensemble du système

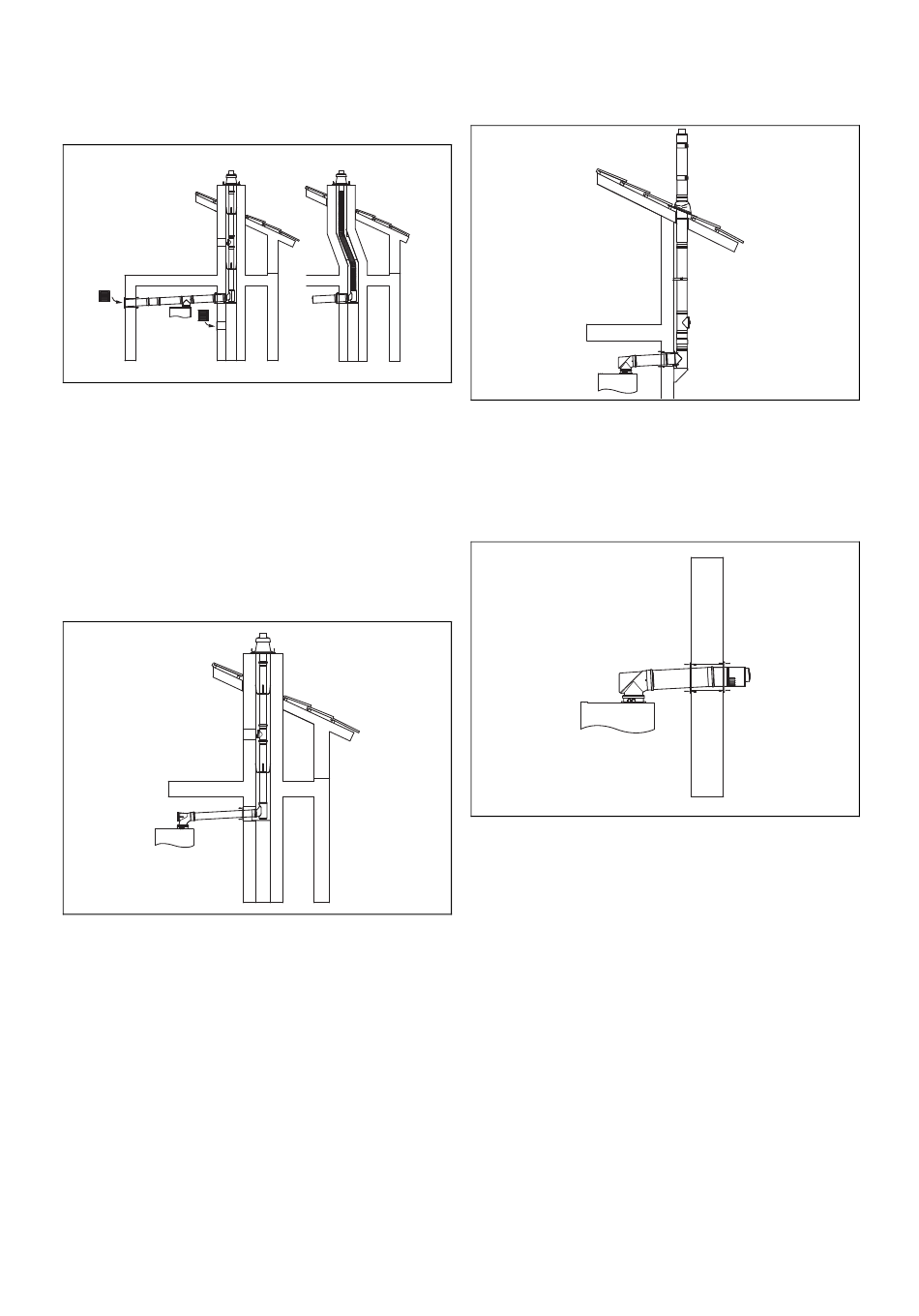

3.1.4 Raccordement de la cheminée à la conduite
des gaz d'échappement souple ou rigide,
air de combustion passant par le mur
extérieur
1. Montage du rail support et de l'arc d'appui (→ page 23)
2. Montage de la conduite des gaz d'échappement rigide
(→ page 24)
3. Montage de la conduite flexible des gaz d'échappement
DN 100 (→ page 25)
4. Montage de l'alimentation en air de combustion
(→ page 31)
3.1.5 Raccordement de la cheminée à la
conduite rigide des gaz d'échappement,
fonctionnement dépendant de l'air ambiant
1. Montage de la conduite des gaz d'échappement rigide
(→ page 24)
2. Montage de la conduite horizontale des gaz d'échappe-
ment ⌀ 110 mm (→ page 37)
12
Notice de montage Système d'amenée d'air et d'évacuation des fumées pour ecoTEC plus 0020150291_01
3.1.6 Raccordement concentrique de la conduite
des gaz d'échappement au niveau du mur
extérieur
1. Montage de la conduite des gaz d'échappement sur le
mur extérieur (→ page 32)
2. Montage de la conduite horizontale des gaz d'échappe-
ment ⌀ 110/160 mm (→ page 37)
3.1.7 Traversée murale concentrique horizontale
1. Montage de la traversée murale (→ page 30)
2. Montage de la conduite horizontale des gaz d'échappe-
ment ⌀ 110/160 mm (→ page 37)
