6 Montage

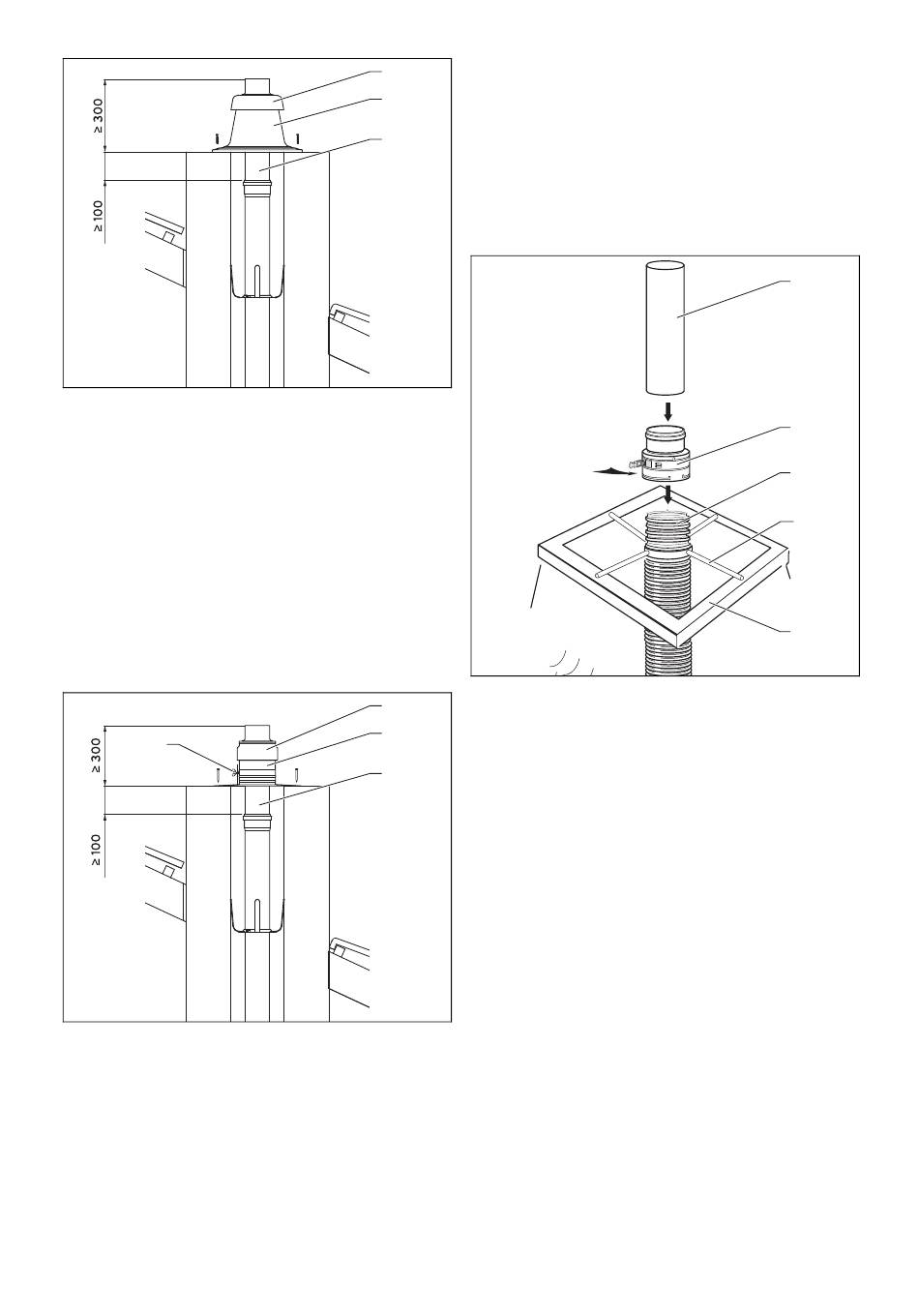

1. Montez le tube des gaz d'échappement en plastique
noir (3) fourni avec le chapeau de cheminée.
–
Le tube en plastique noir doit dépasser d'au moins
300 mm par rapport à la paroi de la cheminée et
présenter une longueur d'au moins 100 mm dans la
cheminée.
2. Retirez le câble de la cheminée.
3. Glissez le chapeau de cheminée (2) sur le tube en plas-
tique (3).
4. Fixez le chapeau de cheminée à la paroi de cheminée
avec des boulons et des chevilles.
5. Fixez le cache supérieur avec ventilation arrière (1) sur
le chapeau de cheminée (2).
6.3.2 Montage du chapeau de cheminée en inox
4
1. Montez le tube des gaz d'échappement en inox.
–
Le tube des gaz d'échappement en inox doit dé-
passer d'au moins 300 mm par rapport à la paroi de
la cheminée et présenter une longueur d'au moins
100 mm dans la cheminée.
2. Retirez le câble de la cheminée.
3. Réalisez l'étanchéité du bord de l'embouchure avec du
silicone.
4. Insérez le chapeau de cheminée (2) sur le tube des gaz
d'échappement en inox (3).
28
1
2
3
1
2
3
Notice de montage Système d'amenée d'air et d'évacuation des fumées pour ecoTEC plus 0020150291_01
5. Fixez le chapeau de cheminée sur la paroi de la chemi-
née avec des vis et des chevilles.
6. Fixez le cache supérieur avec ventilation arrière (1) en
amarrant le câble fourni à un boulon de fixation.
7. Vérifiez que le cache supérieur (1) est bien muni d'une
vis papillon (4) fixée sur le chapeau de cheminée (2).
6.3.3 Montage du chapeau de cheminée sur la
conduite flexible des gaz d'échappement
DN 100
1. Engagez la croix de montage (4) par-dessus la conduite
des gaz d'échappement (3) sur la paroi de la cheminée.
2. Raccourcissez la conduite flexible des gaz d'échappe-
ment avec une scie ou une cisaille placée dans une rai-
nure, de façon à laisser 4 ou 5 rainures dépasser de la
croix de montage.
3. Montez le joint dans la gorge non endommagée la plus
haute de la conduite des gaz d'échappement.
4. Insérez la pièce de connexion avec manchon (2) jus-
qu'en butée sur la conduite des gaz d'échappement.
5. Fixez la pièce de connexion avec les fermetures à dé-
clic.
◁ La conduite des gaz d'échappement est suspendue
dans la croix de montage.
6. Emboîtez le tube d'embouchure (1) sur la pièce de
connexion (2).
1
2
3
4
