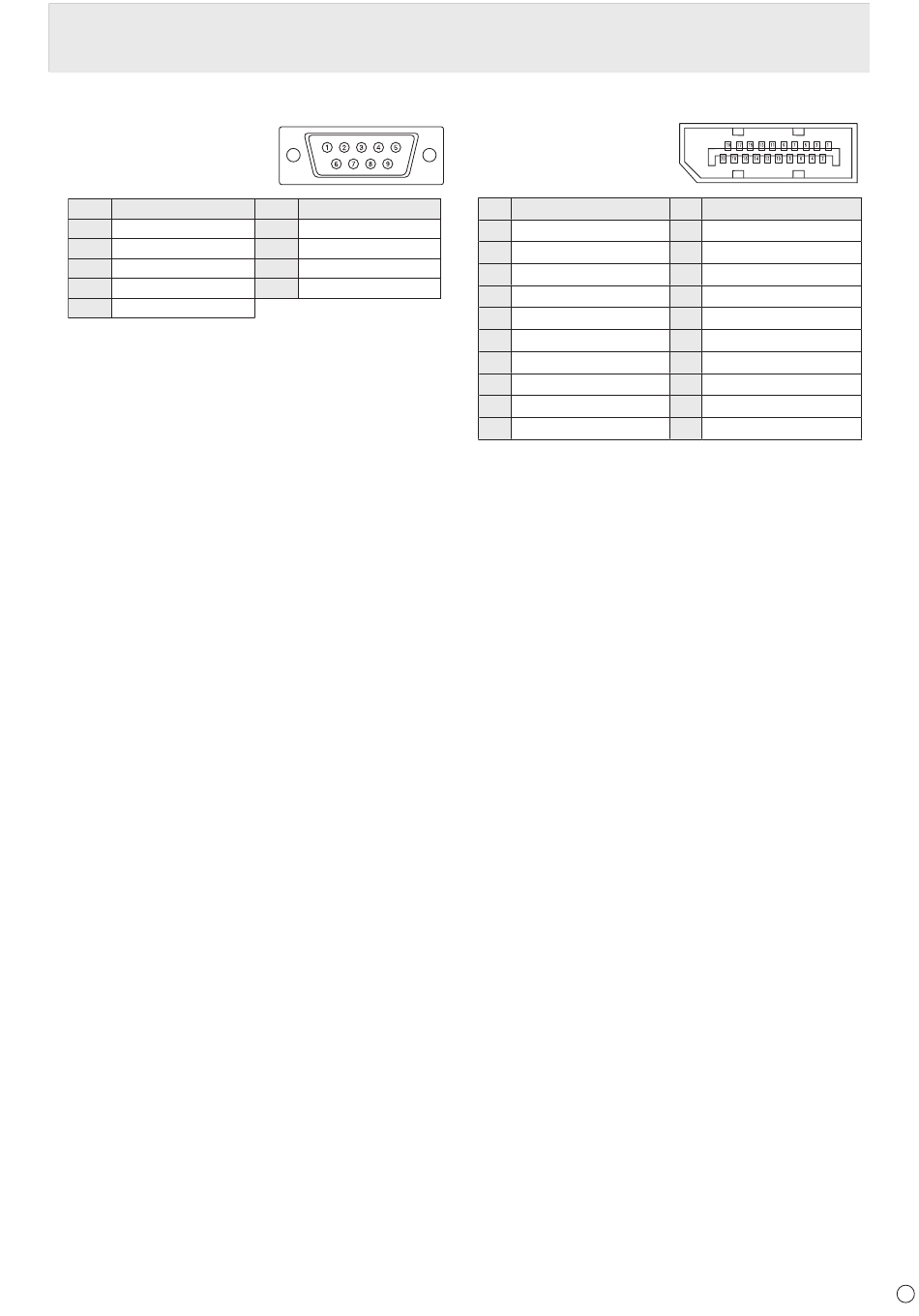

Broches de la borne de sortie RS-232C
n
(D-sub à 9 broches)
No. Fonction
1 N.C.
2 Donnée reçue
3 Donnée transmise
4 N.C.
5 MASSE
No. Fonction
6 N.C.
7 N.C.
8 N.C.
9 N.C.
Broches de la borne de sortie DisplayPort
n
(DisplayPort à 20 broches)
No. Fonction
1 Ligne principale 0+
2 Masse
3 Ligne principale 0-
4 Ligne principale 1+
5 Masse
6 Ligne principale 1-
7 Ligne principale 2+
8 Masse
9 Ligne principale 2-
10 Ligne principale 3+
Caractéristiques
No. Fonction
11 Masse
12 Ligne principale 3-
13 Masse
14 Masse
15 Aux +
16 Masse
17 Aux -
18 Détection connexion à chaud
19 Masse
20 3,3 V
