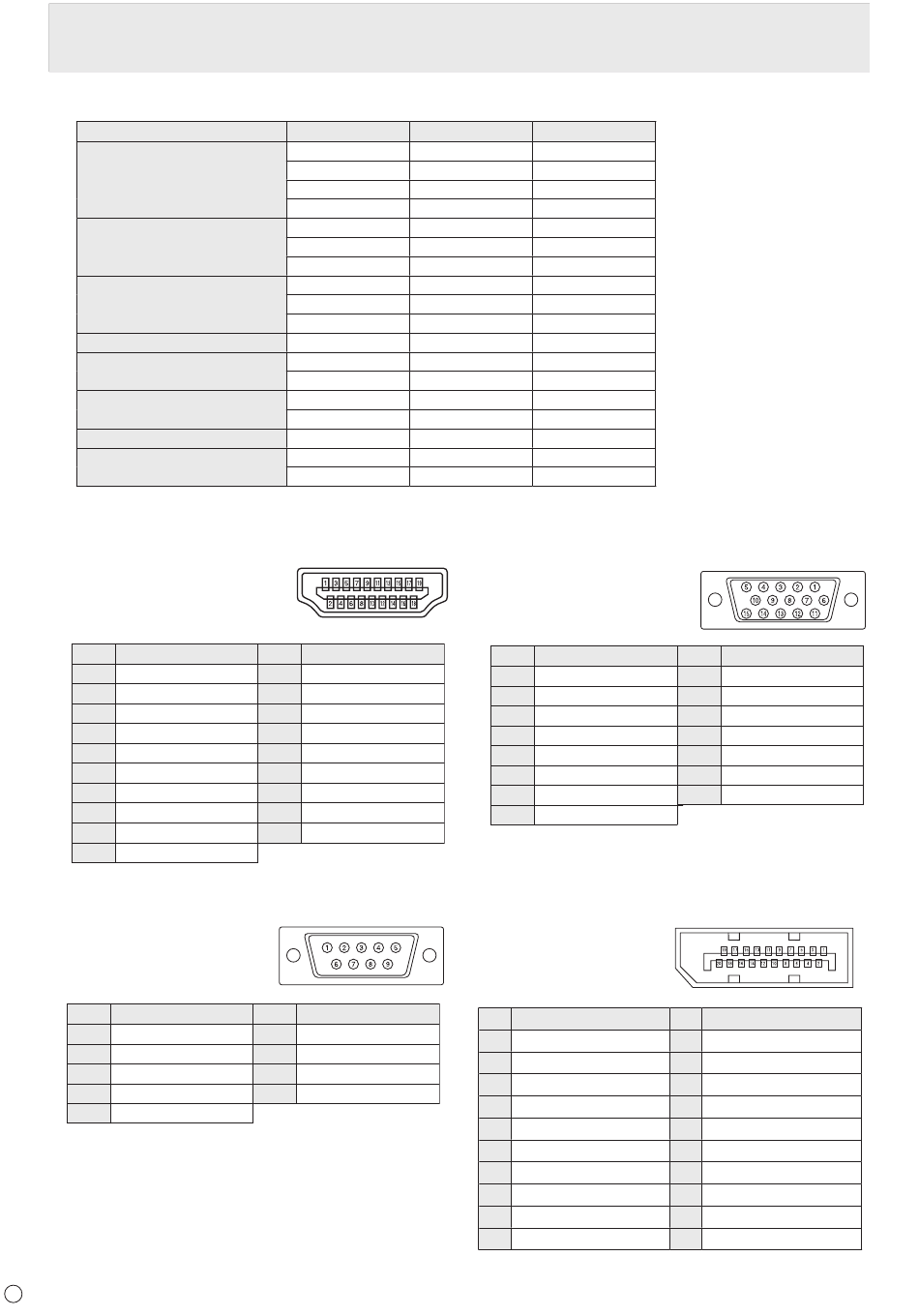

Caractéristiques
nTableau des fréquences de signaux compatibles (AV)
Résolution de l'écran
1920 × 1080p
1920 × 1080i
1280 × 720p
720 × 576p
720 × 480p
640 × 480p(VGA)
720(1440) × 576i
720(1440) × 480i
Broches de la borne d'entrée HDMI
n
(Connecteur HDMI)
No. Fonction
TMDS donnée 2+
1
2 TMDS données 2 blindages
3 TMDS donnée 2-
4 TMDS donnée 1+
5 TMDS données 1 blindage
6 TMDS donnée 1-
7 TMDS donnée 0+
8 TMDS données 0 blindage
9 TMDS donnée 0-
10 TMDS horloge+
Broches de la borne d'entrée RS-232C
n
(D-sub à 9 broches)
No. Fonction
1 N.C.
2 Donnée transmise
3 Donnée reçue
4 N.C.
5 MASSE
48
F
Fréquence
24Hz
50Hz
59,94Hz
60Hz
50Hz
59,94Hz
60Hz
50Hz
59,94Hz
60Hz
50Hz
59,94Hz
60Hz
59,94Hz
60Hz
50Hz
59,94Hz
60Hz
No. Fonction
11 TMDS horloge blindage
12 TMDS horloge-
13 CEC
14 N.C.
15 SCL
16 SDA
17 DDC/CEC GND
18 +5 V
19 Détection connexion à chaud
No. Fonction
6 N.C.
7 N.C.
8 N.C.
9 N.C.
HDMI Composant
Oui -
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui -
Oui -
Oui Oui
Oui Oui
Oui Oui
Broches de la borne d'entrée D-sub
n
(Mini D-sub à 15 broches)
No. Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 N.C.
5 MASSE
6 MASSE pour le signal vidéo rouge
7 MASSE pour le signal vidéo vert
8
MASSE pour le signal vidéo bleu
Broches de la borne d'entrée DisplayPort
n
(DisplayPort à 20 broches)
No. Fonction
1 Ligne principale 3-
2 Masse
3 Ligne principale 3+
4 Ligne principale 2-
5 Masse
6 Ligne principale 2+
7 Ligne principale 1-
8 Masse
9 Ligne principale 1+
10 Ligne principale 0-
No. Fonction
9 +5 V
10 MASSE
11 N.C.
12 DDC donnée
13 Entrée du signal Hsync
14 Entrée du signal Vsync
15 DDC horloge
No. Fonction
11 Masse
12 Ligne principale 0+
13 Masse
14 Masse
15 Aux +
16 Masse
17 Aux -
18 Détection connexion à chaud
19 Masse
20 3,3 V
