8.1.7
Dysfonctionnement des soupapes rotatives
Les soupapes de sortie et de fluide sont des soupapes rotatives ayant une position de démarrage
définie. Ce point de référence peut être perdu. Par conséquent, les extraits sont transférés à la mau-
vaise position (par ex. vers le collecteur de déchets plutôt que les flacons) en ce qui concerne la vanne
de sortie, ou bien le mélange de solvants passant par la vanne de fluide est transporté vers l'entrée
d'azote plutôt que vers le distributeur.
Le calibrage des soupapes est possible dans le menu MAINTENANCE. Procéder comme suit à cet
effet :
REMARQUE
Les versions du microprogramme à partir de FW 01.02 effectuent un étalonnage automatique des
soupapes rotatives à la première extraction ou au premier test de fuites (à partir de FW 01.03) à la
mise sous tension de l'instrument. Cette précaution réduit considérablement les risques de dysfonc-
tionnement dus à une connexion perdue.
8.1.8
Transformation d'un mélangeur 2 ports en un mélangeur 4 ports
Un technicien de maintenance agréé par BUCHI peut transformer un mélangeur 2 ports en mélangeur 4
ports. Consultez votre revendeur local ou le service client BUCHI.
91

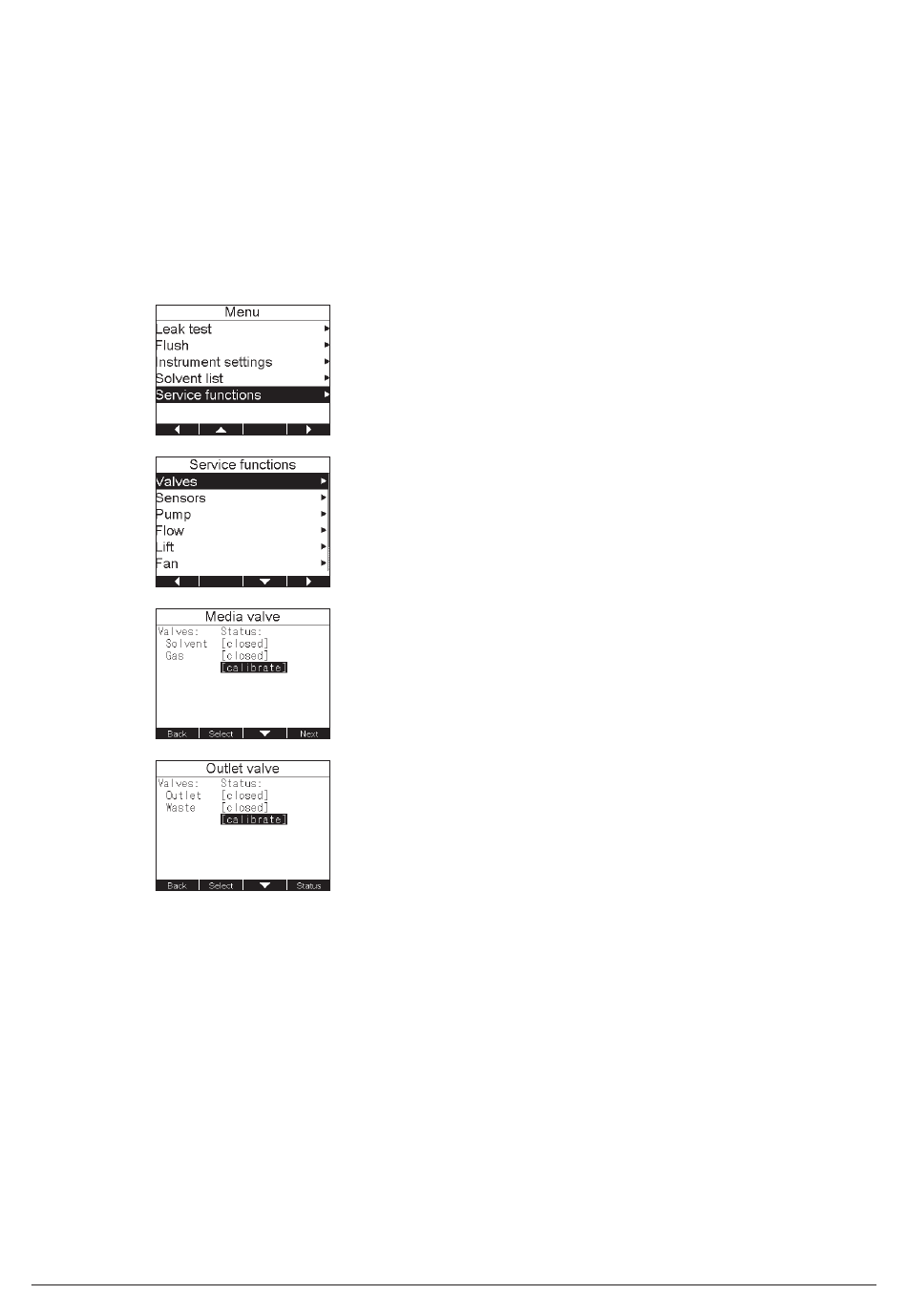

Ouvrir MENU.
Sélectionner MAINTENANCE.
Sélectionner VANNES.
Appuyer sur le bouton avec une flèche à droite. On voit d'abord
les vannes de solvant. Appuyer sur NEXT pour ouvrir le sous-
menu MEDIA VALVE.
Appuyer sur le bouton avec la flèche pointée vers le bas pour
activer la fonction CALIBRATE et confirmer avec SELECT.
On entend la vanne rotative chercher la bonne position de
démarrage.
Procéder de façon similaire avec la vanne de sortie ou lorsque
le message « Vanne de sortie : connexion perdue » s'affiche.
On entend la vanne rotative chercher la bonne position de
démarrage.
SpeedExtractor E-916 / E-916XL / E-914 Manuel d'instructions
8 Dépannage
