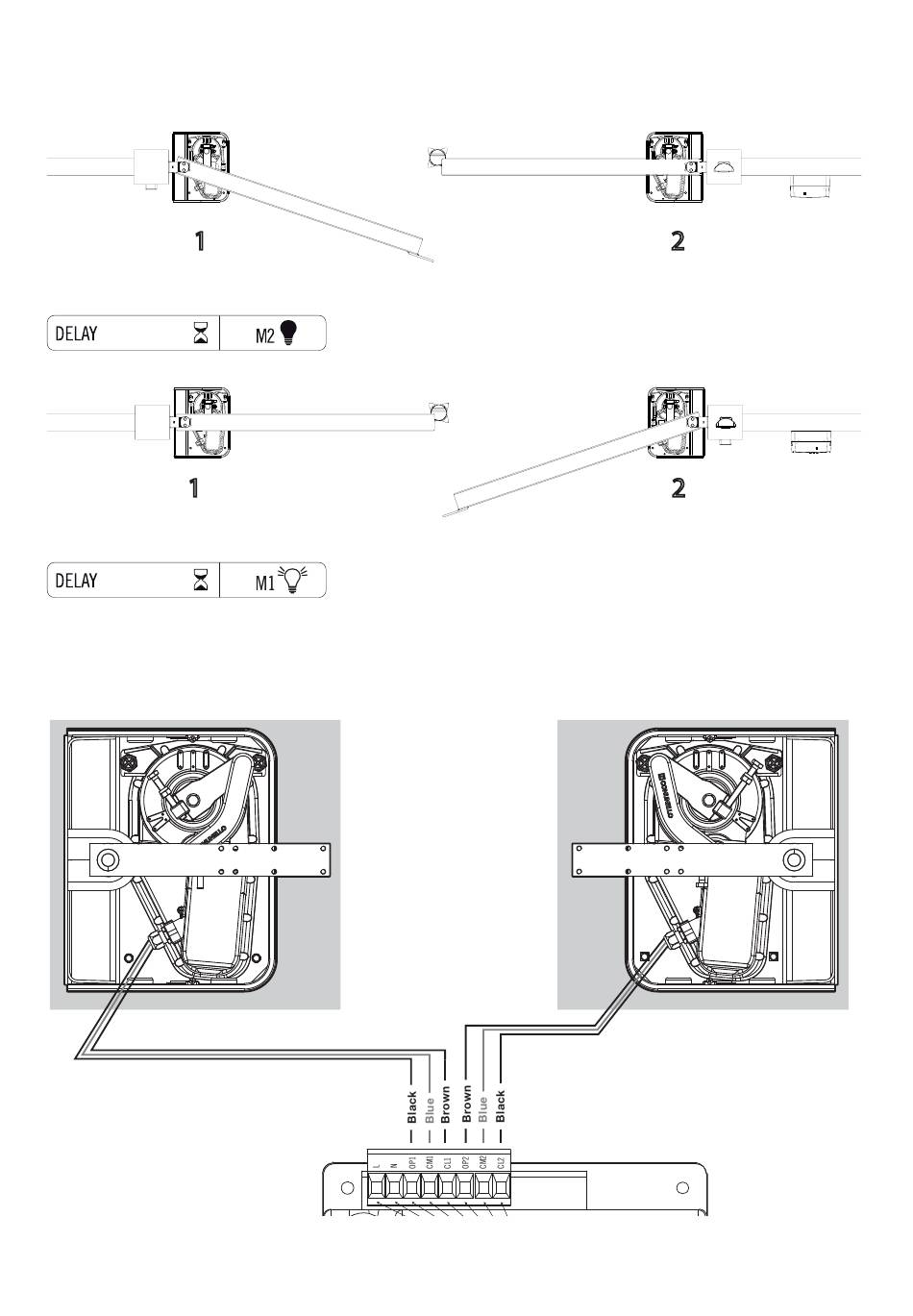

4.4 EAGLE- schema di collegamento dei motori
Configurazione con apertura ritardata del MOTORE n°2
1
Menu principale - LED L1 DELAY, LED SPENTO = RITARDO DEL MOTORE N°2
Configurazione con apertura ritardata del MOTORE n°1
1
Menu principale - LED L1 DELAY, LED ACCESO = RITARDO DEL MOTORE N°1
Collegamento filare dei motori alla centrale di comando (condensatore da cablare tra le due fasi)
Configurazione con motore MASTER a SINISTRA e motore SLAVE a DESTRA
OPEN / APRI
COMMON
CLOSED / CHIUDI
con OP1
con CM1
con CL1
F1
CLOSED / CHIUDI
COMMON
OPEN / APRI
CN1
COMUNELLO ®Copyright 2021 - All rights reserved
2
2
con OP2
con CM2
con CL2
11
