COMBI 787
VERROUILLAGE DU BRAS DE MOUVEMENT
4

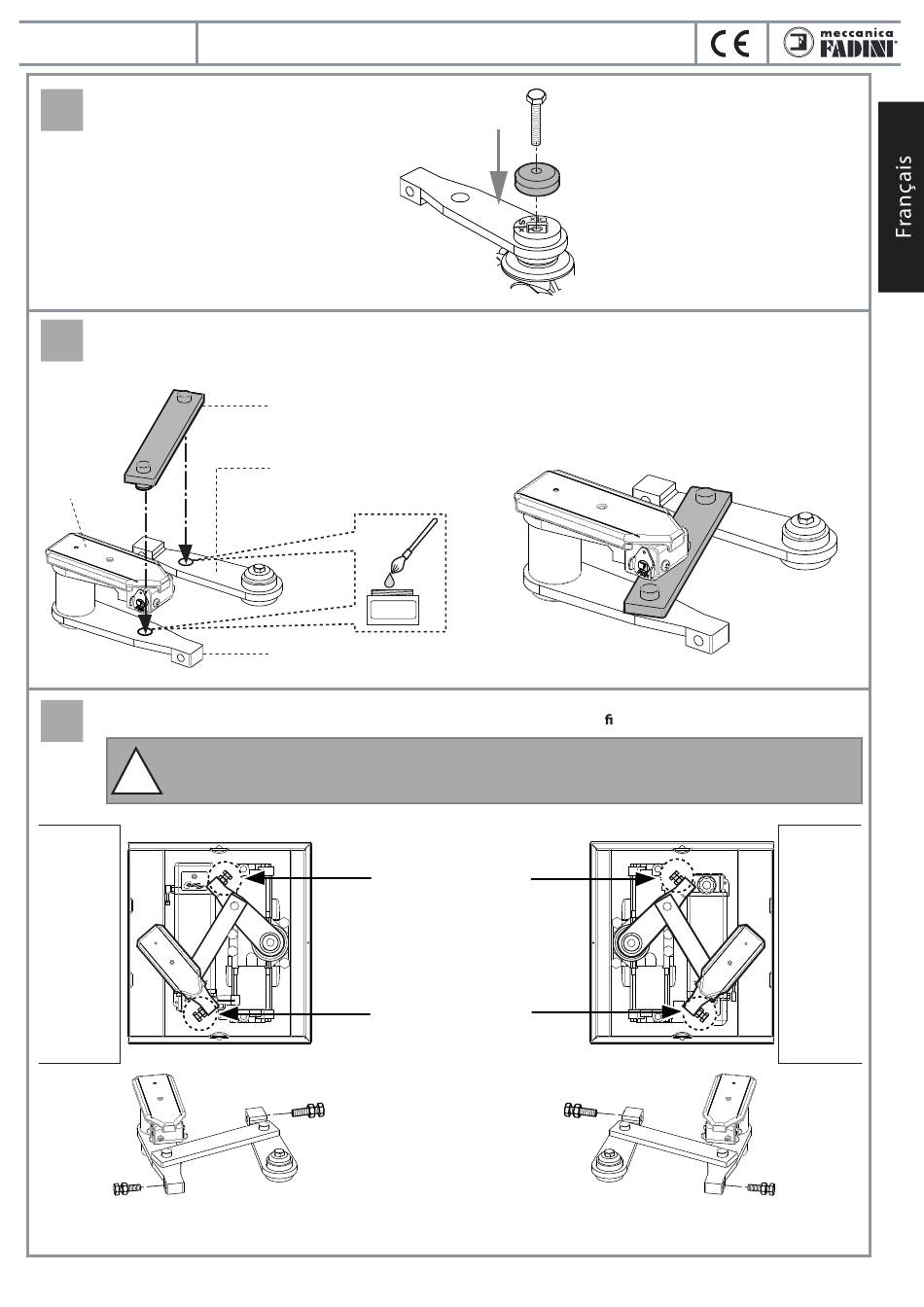

Fixer le bras de mouvement avec la bague, en
vissant et en serrant la vis
5
INSTALLATION DE LA BIELLE
Positionner la bielle dans les trous de deux bras.
Déverrouillage
manuel sur
le vantail
6
REGLAGE DES BUTEES D'OUVERTURE ET FERMETURE (si elles ne sont pas xées au sol).
ATTENTION: L'ENTREPRISE DE CONTRUCTION CONSEILLE TOUJOURS D'INSTALLER AU SOL LES
!
BUTEES EN OUVERTURE ET EN FERMETURE DU VANTAIL. SI CELA N'EST PAS POSSIBLE, ON PEUT
INSTALLER ET REGLER LES BUTEES DU VANTAIL DANS LE COFFRAGE.
COMBI 787
SUR LE VANTAIL GAUCHE
Automation hydraulique enterrée
pour portails à battant
Bielle de connexion
entre les bras de mouvement
Bras de mouvement
sur l'arbre du Combi 787
Gaisse
Bras avec le déverrouillage
manuel sur le vantail
Vis de réglage butée
de FERMETURE:
fermer le vantail,
ensuite régler la vis et
serrer le contre-écrou
Vis de réglage butée
d'OUVERTURE:
ouvrir le vantail jusqu'à
la position d'ouverture
demandée, ensuite
régler la vis et serrer le
contre-écrou
Bras de mouvement sur le
Combi 787 gauche
Détail du système de leviers sur le Combi 787 gauche
SUR LE VANTAIL DROIT
