COMBI 787

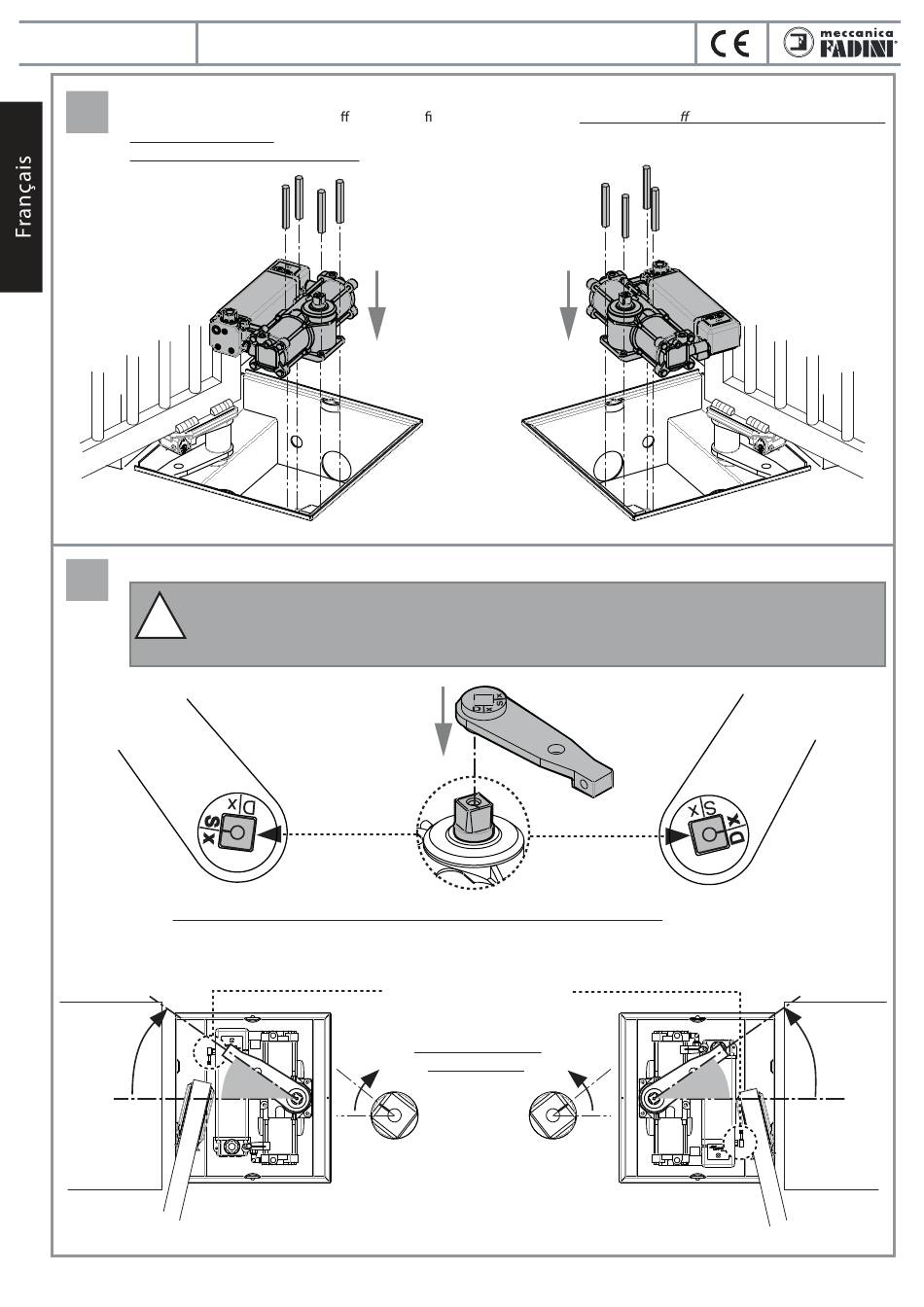

INSTALLER LES COMBI 787 DANS LES COFFRAGES
2
Mettre les Combi 787 dans les co rages et les xer avec les 4 goujons: il n'y a pas des di érences entre le Combi 787 droit
et le Combi 787 gauche.
Serrer bien les 4 goujons hexagonaux.
Combi 787
BATTANT GAUCHE
INSTALLER LES BRAS DE MOUVEMENT SUR L'ARBRE CARRE
3
ATTENTION: INTRODUIRE LE BRAS DE MOUVEMENT ET S'ASSURER QUE L'ENCOCHE MARQUEE SUR
!
L'ARBRE CARRE SOIT ALIGNEE AVEC LA RESPECTIVE ENCOCHE SUR LE BRAS DE MOUVEMENT:
- COMBI 787 INSTALLE A DROITE ALIGNER L'ENCOCHE MARQUEE DX (droite)
- COMBI 787 INSTALLE A GAUCHE ALIGNER L'ENCOCHE MARQUEE SX (gauche)
COMBI 787 SUR LE
BATTANT GAUCHE
Pivoter l'arbre de 30-40° environ dans le sens opposé à l'ouverture du battant (vers l'extérieur), manuellement en déverrouillant
le Combi 787 ou électriquement avec une alimentation temporaire.
30 - 40°
BATTANT GAUCHE
Automation hydraulique enterrée
pour portails à battant
Déverrouillage hydraulique:
tourner le levier pour les
manoeuvres manuelles,
ensuite verrouiller
nouvellement.
16
Combi 787
BATTANT DROIT
COMBI 787 SUR LE
BATTANT DROIT
30 - 40°
BATTANT DROIT
