Pour le montage, procéder dans
l'ordre inverse.
Veiller à utiliser la soupape de
sécurité (4) qui convient : la pres-
sion d'ouverture préréglée à
demeure est frappée sur le six
pans.
– Visser la soupape de sécurité et
la serrer à 25 Nm.
RE 660 W, RE 880 W
7.2
Soupape antiretour
– Ouvrir le capot (voir 6.1).
– Pour une meilleure accessibilité :
enlever le réservoir de détergent
de la poignée tubulaire.
– Démonter le relais Reed
(voir 7.5).
2

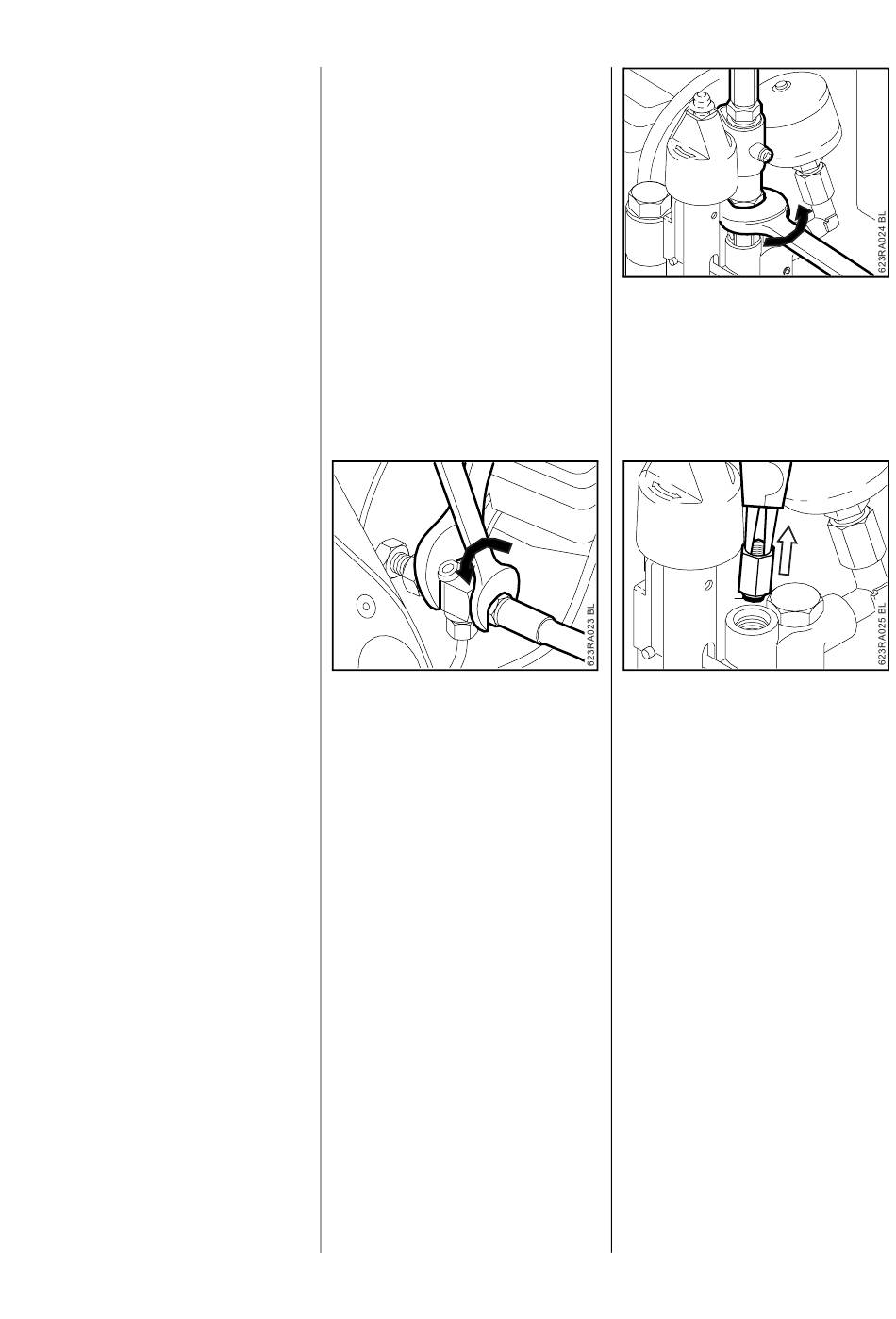

A l'aide d'une clé plate de 22,
dévisser le flexible haute pres-
sion (1) du raccord distributeur
(2) de l'échangeur de chaleur.
Retenir alors le raccord distribu-
teur (2) à l'aide d'une clé plate de
32.
Dévisser le guide du piston (1) du
RSB à l'aide d'une clé plate de
24.
– Remplacer le joint torique du
guide de piston.
1
Extraire le piston (1) de la sou-
pape antiretour du RSB à l'aide
d'une pince à circlips.
Remplacer le joint torique (2) du
piston.
Pour le remontage, procéder dans
l'ordre inverse.
– Mettre le piston en place dans le
RSB avec le joint torique tourné
vers l'intérieur.
– Visser le guide de piston et le
serrer à 25 Nm.
– Retenir le raccord distributeur à
l'aide d'une clé de 32. Visser le
flexible haute pression et le
serrer à 40 Nm.
– Monter le relais Reed (voir 7.5) et
le régler.
