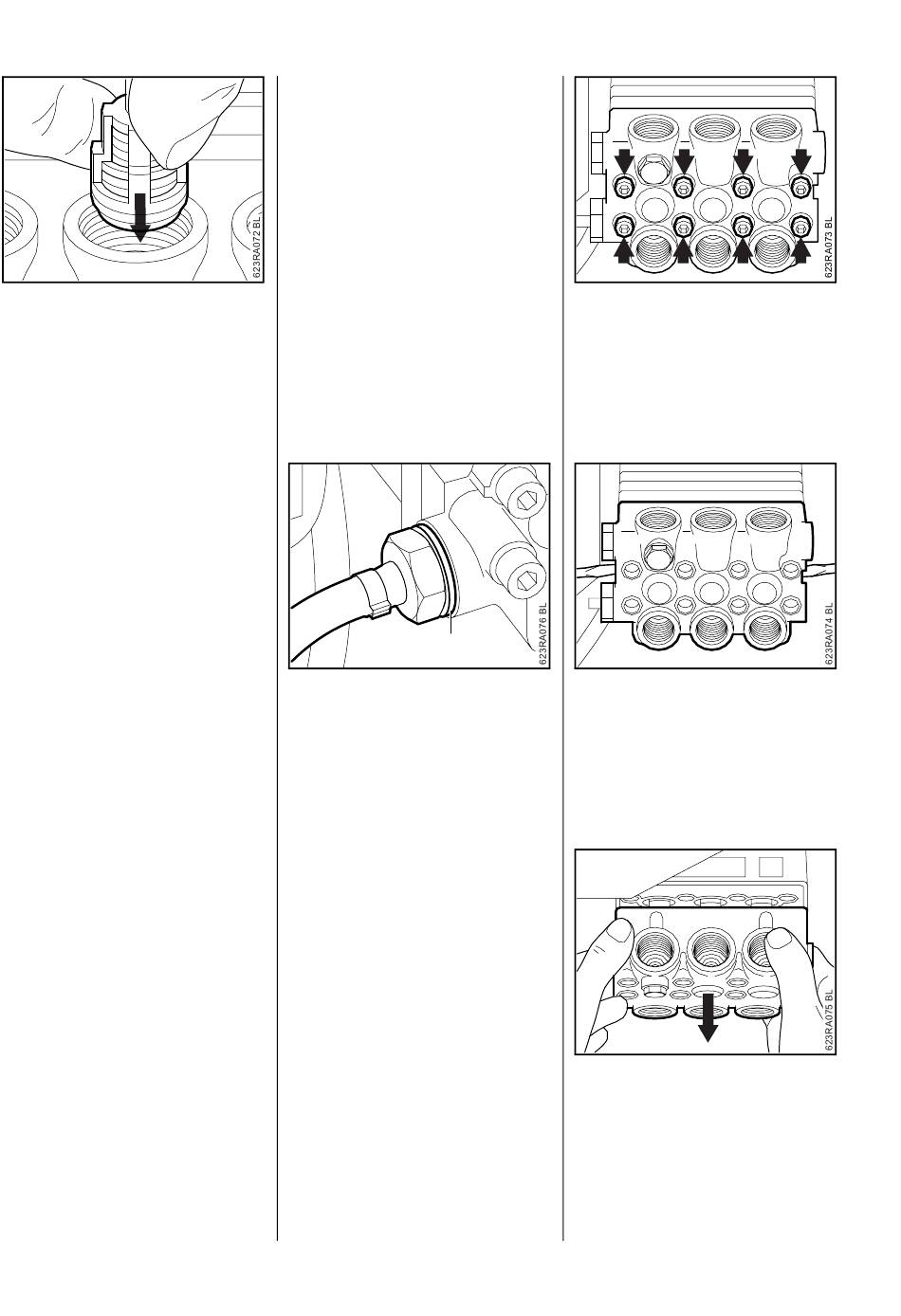

Graisser les soupapes et les
joints toriques avec de la graisse
spéciale 0781 45 3516 et les
mettre en place dans le bloc de
soupapes. La tête des soupapes
doit être tournée vers l'intérieur
du bloc de soupapes.
Poursuivre le montage en procé-
dant dans l'ordre inverse du démon-
tage.
– Visser les bouchons filetés et les
serrer à 160 Nm.
38
8.4
Démontage, montage du bloc de soupapes et des coupelles
haute pression
– Ouvrir le capot (voir 6.1).
– Démonter le RSB (voir 7.8).
Pour le remplacement du bloc de
soupapes :
– Démonter les soupapes d'aspira-
tion et de refoulement (voir 8.3).
3
1
2
4
Desserrer le collier (1) en faisant
levier à l'aide d'un tournevis.
Débrancher le flexible de déter-
gent (2) de la vis creuse (3).
Au besoin, dévisser la vis creuse
(3) avec une clé plate de 27.
– Nettoyer la vis creuse (3) et la
remplacer si nécessaire.
Contrôler la bague d'étanchéité
(4), la remplacer si nécessaire.
Dévisser les vis de fixation du
bloc de soupapes (vis à six pans
creux de 6). Faire attention aux
rondelles éventails.
En faisant levier à l'aide de deux
tournevis, dégager prudemment
le bloc de soupapes du carter de
pompe. Ne pas endommager le
bloc de soupapes et le carter de
pompe.
Enlever le bloc de soupapes du
carter de pompe dans l'axe per-
pendiculaire.
– Marquer la position de montage
des douilles de guidage.
RE 660 W, RE 880 W
