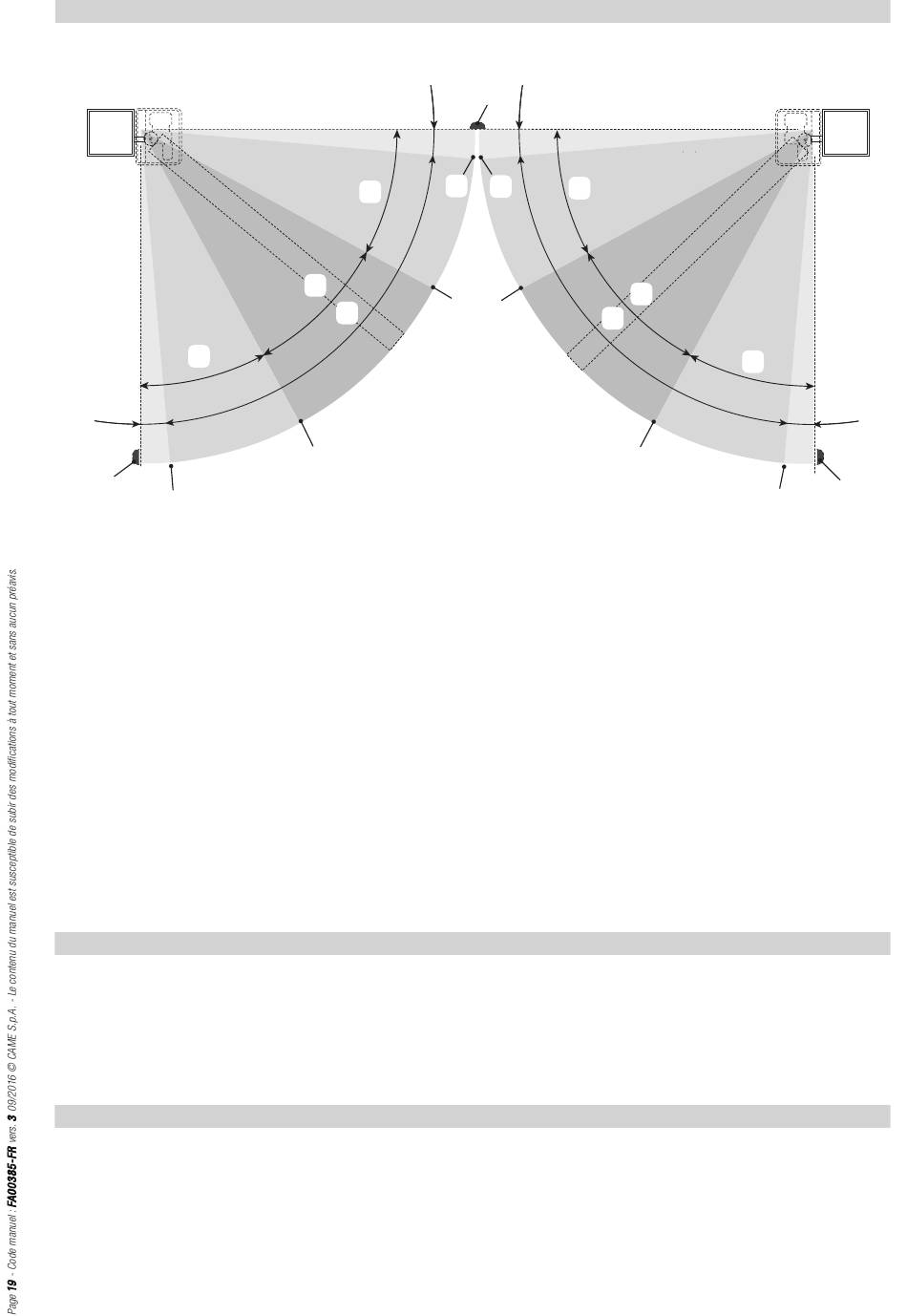

REPRÉSENTATION DES ZONES ET POINTS DE RALENTISSEMENT ET DE RAPPROCHEMENT POUR DISPOSITIF ENCODEUR
 Les zones de la course et les points de ralentissement et de rapprochement sont testés selon les paramètres des Normes Techniques EN
12445 et EN 12453 en ce qui concerne la compatibilité des forces d'impact générées par le vantail en mouvement.
M1
B
D
O
M
A = Vitesse normale
B* = Ralenti
C = Zone d'intervention de l'encodeur avec inversion du mouvement
D = Zone d'intervention de l'encodeur avec arrêt du mouvement
E = Point de départ du ralentissement en phase d'ouverture [M1 Ral. OUV. %]
= Point de départ du ralentissement en phase de fermeture [M1 Ral. FER. %]
F
G = Point de départ du ralentissement en phase d'ouverture [M2 Ral. OUV. %]
H = Point de départ du ralentissement en phase de fermeture [M2 Ral. FER. %]
I** = Point de départ du rapprochement en phase de fermeture [M1 Rapp. FER. %]
L** = Point de départ du rapprochement en phase de fermeture [M2 Rapp. FER. %]
M** = Point de rapprochement initial en phase d'ouverture [M1 Rapp. OUV. %]
N** = Point de rapprochement initial en phase d'ouverture [M2 Rapp. OUV. %]
O = Butées d'arrêt
* Au moins 600 mm de la butée d'arrêt.
** Configurer le pourcentage de rapprochement par le biais de la fonction [M1 Rapp. FER. %] pour M1 et [M2 Rapp. FER. %] pour M2
depuis le menu [ENCODEUR] de manière à obtenir une distance entre 1 et 50 mm max. par rapport au point de butée d'arrêt.
MISE AU REBUT ET ÉLIMINATION
Avant d'effectuer ces opérations, il est toujours recommandé de vérifier les normes spécifiques en vigueur sur le lieu d'installation. Les
composants de l'emballage (carton, plastiques, etc.) sont assimilables aux déchets urbains solides et peuvent être éliminés sans aucune
difficulté, en procédant tout simplement à la collecte différenciée pour le recyclage.
D'autres composants (cartes électroniques, piles des émetteurs, etc.) peuvent par contre contenir des substances polluantes. Il faut donc les
désinstaller et les remettre aux entreprises autorisées à les récupérer et à les éliminer.
NE PAS JETER DANS LA NATURE !
RÉFÉRENCES NORMATIVES
Le produit est conforme aux directives de référence en vigueur.
