AILES

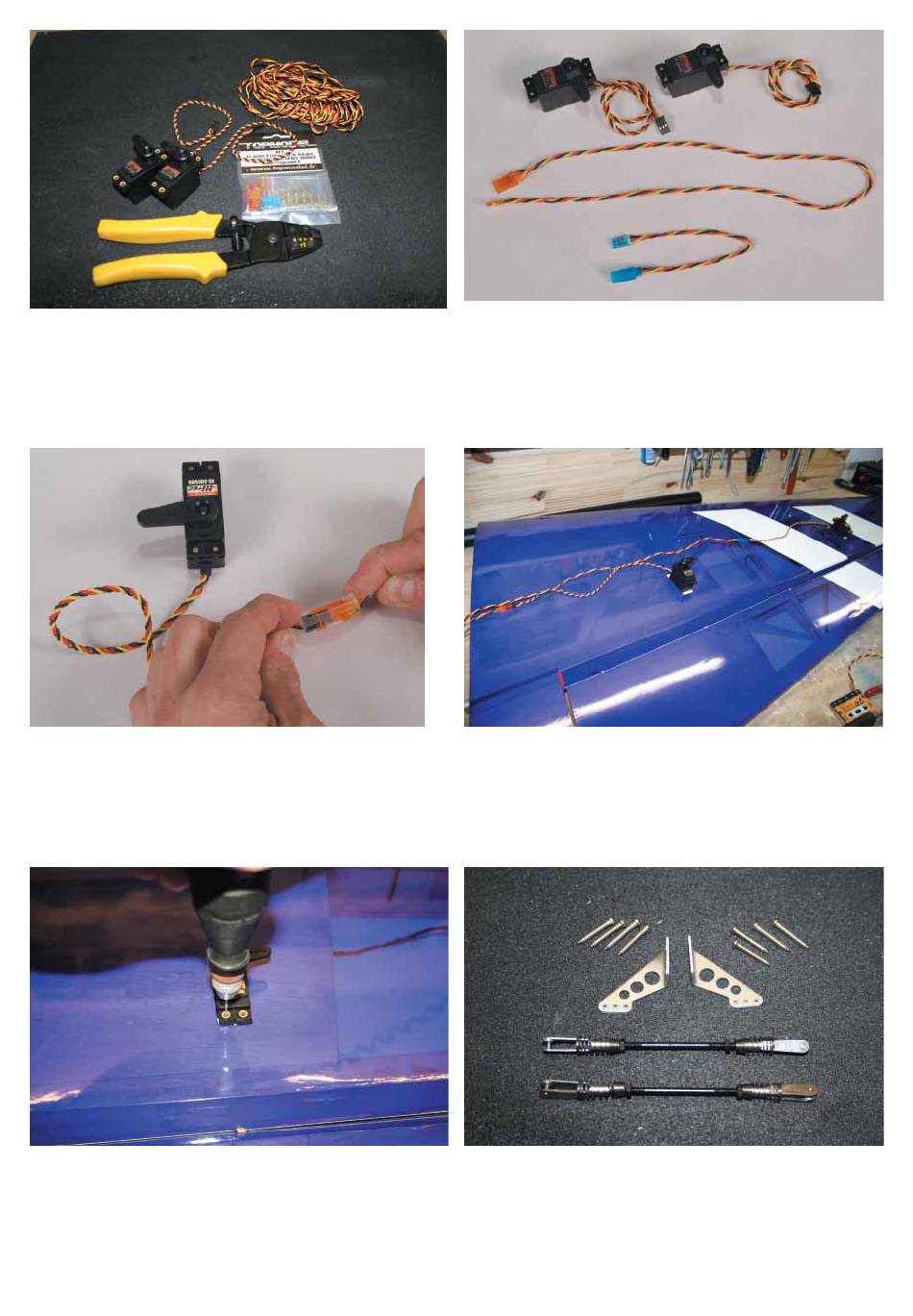

lConfectionner avec du fil torsadé grosse section 0,30mm
eurs à câbler de couleur et à l'aide de la pince #0431033, deux rallonges
"Custom" de 35cm et deux rallonges de 85cm de long environ et fonction de
l'emplacement pour les servos d'ailerons.
lLes charnières bâton et cyano d'ailerons ont été installées, il vous faut
maintenant les coller solidement à l'aide de la colle spéciale charnière #19255
et à la colle cyano fluide.
lConnecter les rallonges aux servos d'ailerons et assurer cette connection à
l'aide des sécurités de connection #0434085
lInstaller les servos d'ailerons dans leur emplacement, palonnier pointé en
direction du saumon de l'aile.
lMarquer l'emplacement des vis de fixation servo.
lDémonter les servos et percer les avant-trous Ø1mm pour la fixation des
servos d'ailerons.
lMonter les servos avec les silent-blocs et oeuillets. Visser les vis de fixation.
lRassembler pour "monter" une aile, deux servos d'ailerons, une rallonge de
2
, des connect-
85cm et une rallonge de 35cm.
lEtendre les rallonges avec les servos sur l'aile pour contrôler la longueur
des rallonges.
lAttacher à l'aide de ruban adhésif les cordelettes passées dans l'aile aux
prises mâles des rallonges des servos d'ailerons. Bien réaliser cette opération
de sorte qu'il ne soit pas possible que les rallonges se détachent de la ficelle
une fois dans l'aile (!).
lFaire cheminer les rallonges dans l'aile en tirant sur les cordelettes côté
emplanture et les faire déboucher.
lRassembler les pièces constituant les tringleries de commande des ailerons:
il y a 2 tringleries d'ailerons 2-5 avec les chapes et 2 guignols 2-8 avec leur 8
vis de fixation.
4
