Die Kochmulde wird mit Hilfe von Haken auf der zwischen
DE
20 und 40 mm starken Arbeitsplatte befestigt. Um eine
optimale Befestigung der Kochmulde zu gewährleisten,
sollten sämtliche zur Verfügung stehenden Haken
verwendet werden.

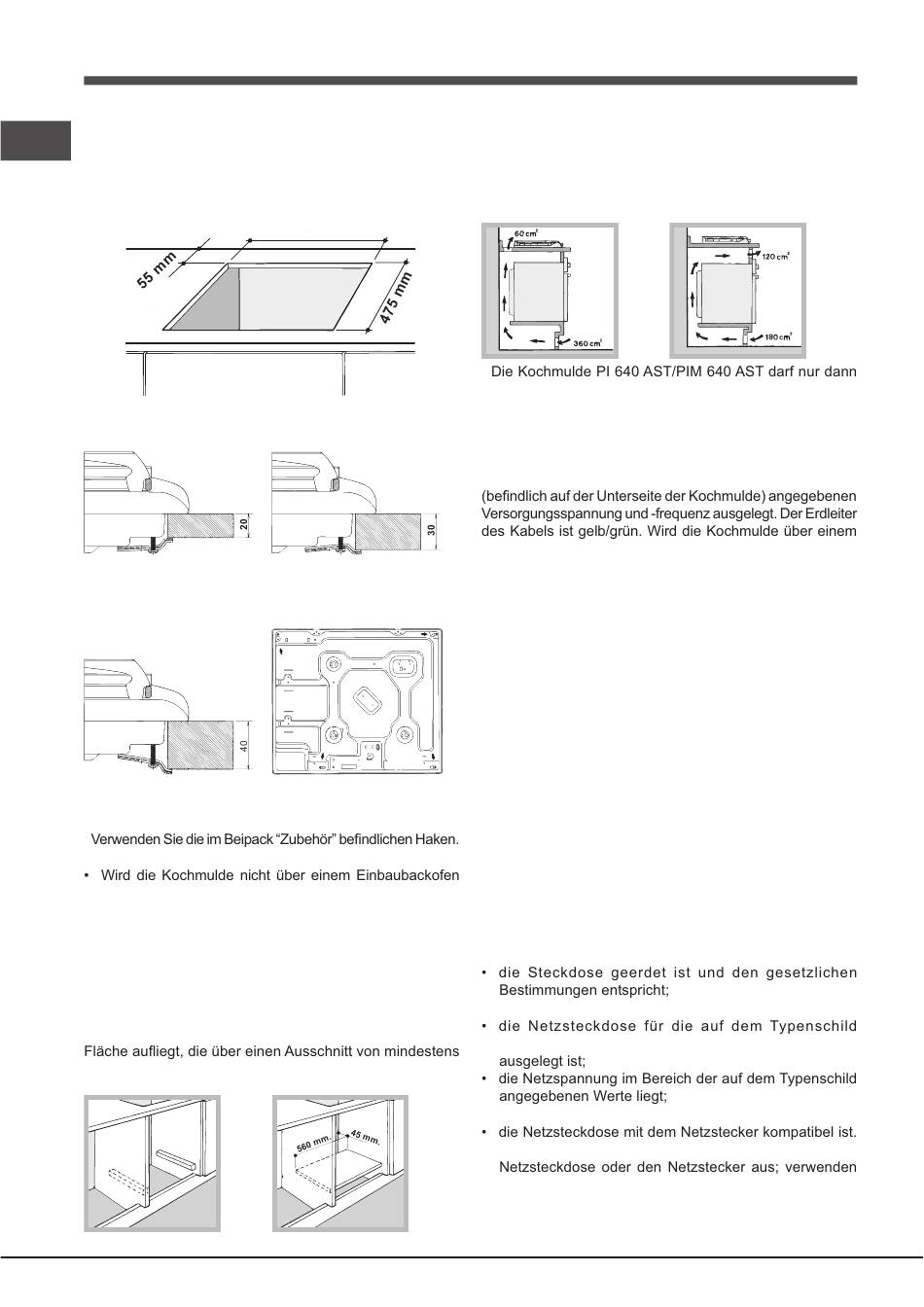

Haken-Befestigungsschema
Position der Haken für
Arbeitsplatten H=20mm
Position der Haken für
Arbeitsplatten H=40mm
!
installiert, ist unter der Kochmulde eine Holzplatte zur
Isolierung anzubringen. Dabei muss ein Mindestabstand von
20 mm von der Kochmuldenunterseite eingehalten werden.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten, muss
die Rückwand des Schrankumbaus abgenommen werden.
Der Backofen sollte möglichst so installiert werden, dass
er auf zwei Holzleisten oder aber auf einer durchgehenden
45 x 560 mm verfügt (siehe Abbildungen).
54
555 mm
Position der Haken für
Arbeitsplatten H=30mm
Vorne
Hinten
Bei Installation über einem Einbaubackofen ohne
K ü h l s y s t e m - Z w a n g s b e l ü f t u n g m ü s s e n A b - u n d
Zuluftöffnungen vorgesehen werden, um eine geeignete
Belüftung im Innern des Umbauschrankes zu gewährleisten
(siehe Abbildungen).
!
über Einbaubacköfen installiert werden, wenn diese über
ein Kühlgebläse verfügen.
Elektroanschluss
Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind
für den Betrieb mit Wechselstrom bei der auf dem Typenschild
Einbaubackofen installiert, müssen der Elektroanschluss der
Kochmulde sowie der des Backofens getrennt voneinander
vorgenommen werden. Dadurch wird eine ausreichende
elektrische Sicherheit gewährleistet und das Herausziehen
des Backofens erleichtert.
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Netzkabel mit einem Normstecker für
die auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der
Last und den einschlägigen Vorschriften entsprechender
Schalter mit einer Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht
unterbrochen werden.) Das Versorgungskabel muss so
verlegt werden, dass es an keiner Stelle einer Temperatur
ausgesetzt wird, die 50°C über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen elektrischen
Anschluss sowie die Einhaltung der Sicherheitsvorschriften
verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
angegebene maximale Leistungsaufnahme des Gerätes
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Sie keine Verlängerungen und Mehrfachsteckdosen.
