Étape 1 : préparation de l'examen
1. Insérez le détecteur DR dynamique dans la grille mobile de la table
radiographique ou du support mural radiographique
Retirez la grille antidiffusion de la grille mobile. La position du détecteur
dans la grille mobile doit être centrée.
2. Ajoutez un groupe de tomosynthèse numérique au volet Aperçu image.
Si un groupe de tomosynthèse numérique a déjà été ajouté en fonction des
données du SIR, cette étape peut être ignorée.
a) Dans la fenêtre Examen, cliquez sur Ajouter image.
La fenêtre Ajouter image s'ouvre.

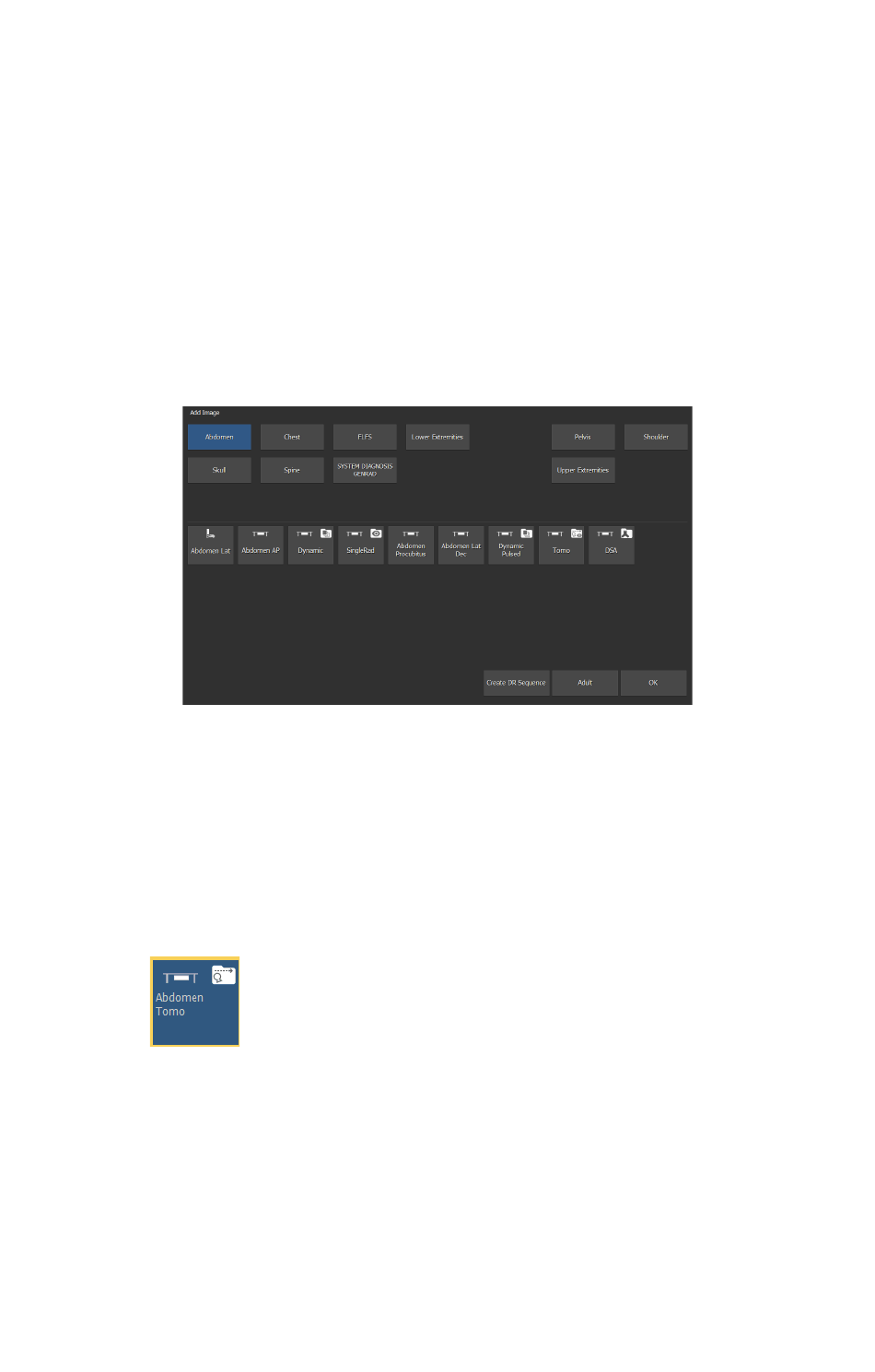

Figure 42 : Ajouter image
b) Indiquez le type et le groupe d'examens en cliquant sur les boutons.
c) Sélectionnez un type d'examen configuré en tant que groupe de
tomosynthèse numérique et cliquez sur OK.
La miniature du groupe de tomosynthèse numérique est ajoutée au volet
Aperçu image.
Une miniature de groupe de tomosynthèse numérique est indiquée par
une icône dans le coin supérieur droit de la miniature.
Figure 43 : Miniature du groupe de tomosynthèse numérique
3. Sélectionnez la miniature du groupe de tomosynthèse numérique dans le
volet Aperçu image de la fenêtre Acquisition.
Le détecteur DR sélectionné est activé. Les paramètres d'exposition
radiographique par défaut et la position du système de radiographie
concernant l'examen sélectionné sont envoyés à la modalité. La console
logicielle affiche ces paramètres dans l'écran de tomosynthèse.
Le groupe de tomosynthèse numérique contient des paramètres de
modalité à rayons X pour contrôler le mouvement du système
DR 600 | Flux de travail de base | 105
3261K FR 20210708 0808
