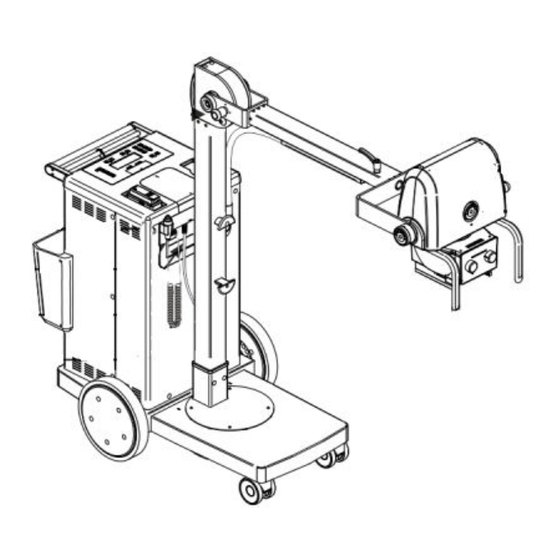

AGFA DR 100e Manuel De L'utilisateur
Masquer les pouces
Voir aussi pour DR 100e:
- Manuel de l'utilisateur (127 pages) ,
- Mise en route (2 pages) ,
- Guide de mise en route (2 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour AGFA DR 100e
Sommaire des Matières pour AGFA DR 100e
- Page 1 DR 100e (Film/CR) 6012/001 6012/002 Manuel de l’utilisateur 0360B FR 20181015 0853...
- Page 2 | DR 100e (Film/CR) | Contenu Contenu Mention légale ...............4 Mise en route .................5 Présentation du manuel ............6 Étendue du manuel ............7 À propos des avis de sécurité dans ce document ..8 Documentation du système ........9 Exclusion de responsabilité...
- Page 3 DR 100e (Film/CR) | Contenu | iii Positionnement ............57 Réglage des paramètres d’exposition sur le panneau de contrôle du générateur de rayons X ......59 Exécution de l'exposition ..........61 Utilisation du bouton d’exposition câblé ..62 Utilisation du bouton d’exposition de la télécommande...
- Page 4 Agfa et le losange Agfa sont des marques commerciales d’Agfa-Gevaert N.V., Belgique ou de ses filiales. DR 100e et NX sont des marques commerciales d'Agfa NV, Belgique ou de l'une de ses filiales. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs et sont mentionnées à...
- Page 5 DR 100e (Film/CR) | Mise en route | 5 Mise en route Liens de référence Utilisation prévue page 12 Commandes de fonctionnement page 16 Consignes de sécurité page 48 Flux de travail de base page 52 0360B FR 20181015 0853...
- Page 6 6 | DR 100e (Film/CR) | Présentation du manuel Présentation du manuel Rubriques : • Étendue du manuel • À propos des avis de sécurité dans ce document • Documentation du système • Exclusion de responsabilité 0360B FR 20181015 0853...
- Page 7 DR 100e (Film/CR) | Présentation du manuel | 7 Étendue du manuel Ce manuel contient des informations permettant une utilisation sûre et efficace du système de radiographie mobile DR 100e, appelé ultérieurement le dispositif. 0360B FR 20181015 0853...
- Page 8 8 | DR 100e (Film/CR) | Présentation du manuel À propos des avis de sécurité dans ce document Les pictogrammes ci-dessous montrent comment les avertissements, précautions et remarques apparaissent dans ce document. Le texte explique l’utilisation prévue. DANGER: Un avis de sécurité relatif à un danger indique une situation de danger direct et immédiat pouvant blesser sérieusement un...
- Page 9 DR 100e (Film/CR) | Présentation du manuel | 9 Documentation du système Veillez à conserver ce document avec le système afin de vous y reporter facilement. La configuration la plus complète est décrite dans ce manuel ; elle comprend le nombre maximal d’options et d’accessoires. Toutes les fonctions, options ou accessoires décrits n’ont pas obligatoirement été...
- Page 10 Toutefois, Agfa rejette toute responsabilité quant aux éventuelles erreurs, imprécisions ou omissions qui pourraient apparaître dans ce document. Agfa se réserve le droit de modifier le produit sans autre préavis pour en améliorer la fiabilité, les fonctions ou la conception.
- Page 11 DR 100e (Film/CR) | Introduction | 11 Introduction Rubriques : • Utilisation prévue • Utilisateur cible • Configuration • Commandes de fonctionnement • Messages • Étiquettes • Installation • Protection contre les rayonnements • Nettoyage et désinfection • Maintenance 0360B FR 20181015 0853...
- Page 12 12 | DR 100e (Film/CR) | Introduction Utilisation prévue Le DR 100e est un système d'imagerie à rayons X utilisé dans les hôpitaux, cliniques et cabinets médicaux par les physiciens, techniciens en radiologie et radiologues pour réaliser des images radiographiques statiques du squelette (y compris du crâne, de la colonne vertébrale et des extrémités), de la poitrine,...
- Page 13 DR 100e (Film/CR) | Introduction | 13 Utilisateur cible Ce manuel s'adresse aux utilisateurs spécialement formés aux produits Agfa, ainsi qu'au personnel du service de radiographie diagnostique ayant reçu une formation appropriée. Les utilisateurs sont les personnes qui manipulent l’équipement et les personnes qui ont autorité...
- Page 14 14 | DR 100e (Film/CR) | Introduction Configuration DR 100e est un système de radiographie mobile pour réaliser des expositions radiographiques sur des cassettes CR ou du film. Figure 1 : Système de radiographie mobile DR 100e avec colonne tournante...
- Page 15 DR 100e (Film/CR) | Introduction | 15 Figure 2 : Système de radiographie mobile DR 100e avec colonne fixe (type 6012/001) 0360B FR 20181015 0853...
- Page 16 16 | DR 100e (Film/CR) | Introduction Commandes de fonctionnement Verrouillez le mouvement du bras pendant le transport Panneau de commandes du générateur de rayons X Bouton d'exposition Disjoncteur et nœud équipotentiel Enrouleur des câbles d'alimentation électrique Colonne tournante Générateur de rayons X et ensemble du tube à rayons X Goniomètre...
- Page 17 DR 100e (Film/CR) | Introduction | 17 Verrou des mouvements de rotation du tube à rayons X Bras Poignée avec levier de frein Récepteur de la télécommande (en option) Porte-cassette Pédale d’inclinaison Les commandes de fonctionnement sur le système avec colonne fixe sont similaires, à...
- Page 18 18 | DR 100e (Film/CR) | Introduction • Bouton d'exposition • Commande infrarouge à distance 0360B FR 20181015 0853...
- Page 19 DR 100e (Film/CR) | Introduction | 19 Disjoncteur Figure 3 : Système doté d’une colonne tournante Figure 4 : Système doté d’une colonne fixe L'équipement est protégé par un disjoncteur contre les fluctuations excessives. Pour restaurer le fonctionnement de l’équipement après l’activation du disjoncteur, remettre le commutateur en position «...
- Page 20 20 | DR 100e (Film/CR) | Introduction Panneau de commandes du générateur de rayons X Témoin d'état d'alimentation électrique. L’indicateur s'allume lorsque le dispositif est raccordé à l'alimentation et sous tension. Allumer le dispositif. Affichage du panneau de commandes pour l’état du dispositif, paramètres de radiographie et messages.
- Page 21 DR 100e (Film/CR) | Introduction | 21 Collimateur manuel Collimation longitudinale Bouton pour basculer sur le champ lumineux indiquant la zone collimatée et la lumière du laser indiquant la position centrale. Une fois que ce bouton a été actionné, ils restent allumés pendant quelques secondes avant de s'éteindre automatiquement.
- Page 22 22 | DR 100e (Film/CR) | Introduction Bouton d'exposition Étape 1 : préparation du tube à rayons X Étape 2 : exposition Figure 5 : Bouton d'exposition 0360B FR 20181015 0853...
- Page 23 DR 100e (Film/CR) | Introduction | 23 Commande infrarouge à distance Indicateur de transmission (jaune) Bouton d'exposition Bouton de la lumière du collimateur Indicateur d'état de la batterie (rouge) Figure 6 : Commande infrarouge à distance L’indicateur d’état de la batterie clignote une fois par seconde lorsque la batterie est pratiquement en fin de vie et deux fois par seconde lorsque la batterie doit être remplacée.
- Page 24 24 | DR 100e (Film/CR) | Introduction Messages Sous certaines conditions, le système émet un signal sonore ou affiche un message sur l’écran. Rubriques : • Signaux sonores • Messages d’état • Message d’avertissement • Messages d'erreur 0360B FR 20181015 0853...
- Page 25 DR 100e (Film/CR) | Introduction | 25 Signaux sonores Signal Description 2 signaux sonores Stockage des paramètres d’exposition dans un programme anatomique réussi. 3 signaux sonores Exposition radiographique terminée avec succès 1 signal sonore long Alarme ou dysfonctionnement (1 sec) Messages d’état...
- Page 26 26 | DR 100e (Film/CR) | Introduction Message d’avertissement Les messages d'avertissement doivent être réinitialisés à l'aide du bouton de réinitialisation afin de continuer à travailler. Figure 7 : Bouton de réinitialisation Message Description Action ERR. HORLOGE Erreur de l’horloge du Appuyer sur le bouton système...
- Page 27 DR 100e (Film/CR) | Introduction | 27 Message Description Action DOSE MAX Le compteur de doses a Appuyer sur le bouton atteint la valeur maxi- F1 et le bouton de réin- male pouvant être affi- itialisation pour réin- chée. itialiser la valeur.
- Page 28 28 | DR 100e (Film/CR) | Introduction Messages d'erreur Les informations détaillées sur les messages se trouvent dans la documentation technique disponible auprès du personnel technique. Le dispositif doit être redémarré afin de continuer à travailler. Message Description Action ALIMENTATION DÉ- Erreur sur le chargeur Éteindre le dispositif,...
- Page 29 DR 100e (Film/CR) | Introduction | 29 Message Description Action DURÉE MAX. La durée d’exposition Appuyer sur le bouton maximale a été atteinte. de réinitialisation et ré- péter l'exposition. ERREUR DE DONNÉES Erreur de mémoire, er- Éteindre le dispositif, reur de la somme de patienter quelques se- contrôle des données.
- Page 30 30 | DR 100e (Film/CR) | Introduction Étiquettes Rubriques : • Informations générales • Monogramme • Étiquetage du collimateur 0360B FR 20181015 0853...
- Page 31 DR 100e (Film/CR) | Introduction | 31 Informations générales Respectez toujours les marquages et les étiquettes à l’intérieur et à l’extérieur de la machine. Le tableau ci-dessous donne un aperçu de ces marquages et de leur signification. Figure 8 : Position des étiquettes...
- Page 32 32 | DR 100e (Film/CR) | Introduction Franchissement d’obstacles. Position de transport Verrou du frein de la pédale à gauche. Verrou de rotation du tube à rayons X. En tournant le bouton dans le sens ho- raire, la rotation est déverrouillée.
- Page 33 DR 100e (Film/CR) | Introduction | 33 Positions marche et arrêt du disjoncteur Connecteur de la grille mobile. Position de mouvement de l’équipement Commutateur manuel d’exposition Verrou du frein de la pédale à droite. 0360B FR 20181015 0853...
- Page 34 34 | DR 100e (Film/CR) | Introduction Monogramme Système de radiographie Figure 9 : Exemple de monogramme Générateur de rayons X et ensemble du tube à rayons X Figure 10 : Exemple de monogramme L'étiquette INMETRO. 0360B FR 20181015 0853...
- Page 35 DR 100e (Film/CR) | Introduction | 35 Étiquetage du collimateur Figure 11 : Exemple de monogramme Le monogramme se trouve à l'arrière du collimateur. (A) Ouverture du laser (B) Étiquettes d'avertissement Évitez l’exposition. Le rayonnement est émis depuis cette ouverture.
- Page 36 36 | DR 100e (Film/CR) | Introduction Installation L'installation et la configuration sont des opérations effectuées par un technicien Agfa agréé et formé. Contactez votre service d’assistance local pour de plus amples informations. Ne pas utiliser le dispositif dans des zones comportant un risque d’incendie.
- Page 37 DR 100e (Film/CR) | Introduction | 37 Raccordement à la terre équipotentiel Le dispositif est fourni avec un point de raccordement à la terre équipotentiel. Le dispositif peut être utilisé uniquement dans des zones conformes aux normes de sécurité électriques locales et dans des environnements adaptés aux activités médicales.
- Page 38 38 | DR 100e (Film/CR) | Introduction Décharge électrostatique ATTENTION: Recourir systématiquement à des procédures, protections et produits appropriés avant d’ouvrir l'équipement ou lors de sa manipulation. Cet équipement comprend des composants électrostatiques sensibles. La non-conformité avec les procédures de décharge électrostatique peuvent endommager les composants.
- Page 39 DR 100e (Film/CR) | Introduction | 39 Protection contre les rayonnements Les rayons X peuvent provoquer des problèmes de santé graves. Par conséquent, il convient d'être extrêmement prudent et de s'assurer que les mesures de protection contre les rayons X sont toujours appliquées.
- Page 40 40 | DR 100e (Film/CR) | Introduction Nettoyage et désinfection Toutes les directives et procédures appropriées doivent être respectées afin d'éviter la contamination du personnel, des patients et de l'équipement. Il convient, en outre, de prendre toutes les précautions d'usage pour éviter d'éventuelles sources de contamination et que les patients n'entrent en contact...
- Page 41 DR 100e (Film/CR) | Introduction | 41 Nettoyage Pour nettoyer l'extérieur de l'appareil, procédez comme suit : 1. Arrêtez le système. ATTENTION: Un nettoyage par voie humide de l’équipement alors que celui-ci est raccordé au circuit électrique présente un risque de choc électrique et de court-circuit.
- Page 42 42 | DR 100e (Film/CR) | Introduction Nettoyage des parties émaillées ou en aluminium Les parties émaillées et surfaces en aluminium doivent être nettoyées uniquement avec un tissu humide et un détergent doux, puis avec un tissu laineux sec. Ne jamais utiliser de poudres à récurer, de solvants, de détergents abrasifs ou d'abrasifs de polissage.
- Page 43 Désinfection Pour désinfecter le dispositif, utilisez uniquement des désinfectants et des méthodes de désinfection approuvés par Agfa et qui sont conformes à la réglementation et aux directives nationales, ainsi qu'à la protection contre les explosions. Si vous prévoyez d'utiliser d'autres désinfectants, vous devez préalablement obtenir l'autorisation d'Agfa car la plupart des désinfectants...
- Page 44 44 | DR 100e (Film/CR) | Introduction Consignes de sécurité pour la désinfection Avertissement: L'utilisation d'un désinfectant qui peut former un mélange de gaz inflammables ou explosifs est dangereuse, voire mortelle, en raison des risques d'explosion. Mettre l'appareil hors tension avant de procéder à...
- Page 45 DR 100e (Film/CR) | Introduction | 45 Désinfectants approuvés Reportez-vous au site Web d'Agfa pour connaître les spécifications sur les désinfectants qui sont compatibles avec les matériaux du capot de l'appareil et qui peuvent être utilisés sur la surface externe de l'appareil.
- Page 46 Pour connaître les programmes d'entretien complets, toujours consulter la documentation technique d'Agfa et le personnel de maintenance Agfa agréé et formé. Planification de la maintenance préventive L’utilisateur doit s'assurer que toutes les vérifications sont effectuées de...
- Page 47 DR 100e (Film/CR) | Introduction | 47 Quotidien Vérifier les témoins, composants et plaques signalétiques défec- tueux, ainsi que les signaux d'avertissement, les câbles princi- paux et connecteurs endommagés. Quotidien Vérifier que tous les câbles et connecteurs ne sont pas endom- magés ou rompus.
- Page 48 48 | DR 100e (Film/CR) | Consignes de sécurité Consignes de sécurité AVERTISSEMENT: Ce système ne pourra être utilisé que par du personnel qualifié et autorisé. Dans ce contexte, le terme « qualifié » désigne les personnes autorisées légalement à exploiter cet équipement dans la juridiction où...
- Page 49 DR 100e (Film/CR) | Consignes de sécurité | 49 formation appropriée et adaptée peut provoquer des blessures graves ou mortelles ou des erreurs de diagnostic ou traitement. AVERTISSEMENT: N’utilisez pas le dispositif avec des patients si vous n'avez pas une bonne compréhension de ses capacités et fonctions.
- Page 50 50 | DR 100e (Film/CR) | Consignes de sécurité AVERTISSEMENT: Ne jamais essayer de retirer, modifier, exclure ou entraver les fonctionnalités de sécurité sur le dispositif. Les interventions sur les fonctionnalités de sécurité peuvent provoquer des blessures graves, voire la mort.
- Page 51 DR 100e (Film/CR) | Consignes de sécurité | 51 par le biais d’instruments optiques. Ne pas pointer le faisceau laser sur le visage ou les yeux du patient. ATTENTION: L'utilisateur est tenu de respecter scrupuleusement tous les avertissements, précautions, remarques et marquages de sécurité...
- Page 52 52 | DR 100e (Film/CR) | Flux de travail de base Flux de travail de base Rubriques : • Déplacement de l’unité • Démarrage du dispositif • Positionnement • Réglage des paramètres d’exposition sur le panneau de contrôle du générateur de rayons X •...
- Page 53 DR 100e (Film/CR) | Flux de travail de base | 53 Déplacement de l’unité ATTENTION: Risque d’inclinaison pendant l’utilisation ou le transport sur des sols inclinés. Ne pas utiliser l'unité sur des sols avec une inclinaison supérieure à 5 degrés. Ne pas entraîner l'unité sur des rampes avec une inclinaison supérieure à...
- Page 54 54 | DR 100e (Film/CR) | Flux de travail de base 3. Abaissez le bras (A) en position de verrouillage. Le verrou (B) s'active avec un clic. Pour s'assurer que le bras est verrouillé, tournez le bouton avec la flèche vers le point rouge.
- Page 55 DR 100e (Film/CR) | Flux de travail de base | 55 0360B FR 20181015 0853...
- Page 56 56 | DR 100e (Film/CR) | Flux de travail de base Démarrage du dispositif 1. Déroulez le câble d'alimentation de l’enrouleur de câbles et déployez-le complètement. 2. Branchez le câble dans une prise d'alimentation électrique. Les témoins d'état d'alimentation électrique s'allument. Si le témoin d'alimentation électrique ne s'allume pas, vérifiez si le commutateur du...
- Page 57 DR 100e (Film/CR) | Flux de travail de base | 57 Positionnement AVERTISSEMENT: Contrôlez avec un soin tout particulier la position du patient (mains, pieds, doigts, etc.) afin de lui éviter toute blessure qui pourrait être occasionnée par les mouvements de l'appareil. Les mains du patient doivent rester à...
- Page 58 58 | DR 100e (Film/CR) | Flux de travail de base 4. Pointez le tube à rayons X vers la région d’intérêt. Le tube à rayons X peut être incliné dans toutes les directions : • Vers l'avant jusqu’à 102 degrés (A) •...
- Page 59 DR 100e (Film/CR) | Flux de travail de base | 59 Réglage des paramètres d’exposition sur le panneau de contrôle du générateur de rayons X 1. Régler les paramètres d’exposition d’un programme anatomique. Pour effectuer une exposition libre, continuez avec l'étape suivante, en réglant les paramètres d’exposition.
- Page 60 60 | DR 100e (Film/CR) | Flux de travail de base Le groupe anatomique sélectionné, le programme anatomique et les paramètres d’exposition sont affichés. Les paramètres d’exposition peuvent toujours être réglés. 2. Réglez les paramètres d’exposition. Figure 19 : kV et mAs Figure 20 : Foyer de petite taille et foyer de grande taille •...
- Page 61 DR 100e (Film/CR) | Flux de travail de base | 61 Exécution de l'exposition 1. Activez le mode de contrôle de l’exposition préféré. Figure 24 : Basculez entre le bouton d’exposition de la télécommande ou le bouton d’exposition câblé. L’indicateur s'allume lorsque la télécommande est activée.
- Page 62 62 | DR 100e (Film/CR) | Flux de travail de base Utilisation du bouton d’exposition câblé Déployez complètement le câble du bouton d’exposition et éloignez-le le plus loin possible de la source de rayonnement. Le câble du bouton d’exposition peut être déployé sur 4 m longueur. Le câble peut être endommagé si vous l'étirez davantage.
- Page 63 DR 100e (Film/CR) | Flux de travail de base | 63 Utilisation du bouton d’exposition de la télécommande La télécommande est facultative. Assurez-vous qu’aucun autre équipement équipé d’une télécommande ne se trouve à proximité. Éloignez-la le plus loin possible de la source de rayonnement. La télécommande fonctionne à...
- Page 64 64 | DR 100e (Film/CR) | Flux de travail de base Arrêt du dispositif ATTENTION: Risque d’endommagement du dispositif. Tenez toujours la prise pour débrancher le câble d'alimentation. Ne tirez pas sur le câble pour débrancher la prise. Manipulez les connecteurs avec soin.
- Page 65 DR 100e (Film/CR) | Fonctionnement avancé | 65 Fonctionnement avancé Rubriques : • Utilisation d’une grille mobile • Utilisation d'un DAP-mètre • Impression des valeurs DAP • Modification les paramètres d’exposition d’un programme anatomique • Suspension d’un tablier en plomb...
- Page 66 66 | DR 100e (Film/CR) | Fonctionnement avancé Utilisation d’une grille mobile ATTENTION: La table d’examen connectée ou la grille mobile doivent être en conformité avec la norme CEI 60601-1 et doivent être raccordées à l’équipement conformément à la directive 93/42/CE sur les dispositifs médicaux et les modifications...
- Page 67 DR 100e (Film/CR) | Fonctionnement avancé | 67 Utilisation d'un DAP-mètre ATTENTION: L’installation et la maintenance du DAP-mètre ne peuvent être effectuées que par des techniciens autorisés. La fonction du DAP-mètre est de mesurer le produit dose-surface (μGy.m dirigé vers le patient, accumulé à travers toutes les expositions.
- Page 68 68 | DR 100e (Film/CR) | Fonctionnement avancé Impression des valeurs DAP À l'aide du DAP-mètre et de l’imprimante des valeurs DAP en option, les données concernant la dose à laquelle le patient a été exposé peuvent être imprimées sur une étiquette autocollante et jointes au film.
- Page 69 DR 100e (Film/CR) | Fonctionnement avancé | 69 3. Tirez l’extrémité du rouleau vers le haut et fermez le couvercle. 4. Déchirez le papier. L’imprimante est prête. L’imprimante détermine la bonne position d’impression. 0360B FR 20181015 0853...
- Page 70 70 | DR 100e (Film/CR) | Fonctionnement avancé Modification les paramètres d’exposition d’un programme anatomique Le programme anatomique est composé de six groupes de six jeux de paramètres d’exposition, soit 36 au total. Les paramètres d’exposition radiographiques par défaut de chaque type d’exposition peuvent être personnalisés.
- Page 71 DR 100e (Film/CR) | Fonctionnement avancé | 71 Figure 38 : Foyer de petite taille et foyer de grande taille 4. Appuyez sur le bouton F3 et maintenez-le enfoncé, puis appuyez simultanément sur le bouton des programmes anatomiques. Figure 39 : Stocker les paramètres d’exposition Le système émet deux signaux sonores.
- Page 72 72 | DR 100e (Film/CR) | Fonctionnement avancé Suspension d’un tablier en plomb ATTENTION: Le poids d’un tablier en plomb suspendu sur le bras ou directement sur l’ensemble du tube à rayons X pourrait provoquer des mouvements incontrôlés du bras et perturber le positionnement.
- Page 73 DR 100e (Film/CR) | Informations sur le produit | 73 Informations sur le produit Rubriques : • Options et accessoires • Compatibilité • Conformité • Classification de l'équipement • Réclamations • Protection de l'environnement • Caractéristiques techniques • Remarques concernant les émissions de hautes fréquences et l'immunité...
- Page 74 74 | DR 100e (Film/CR) | Informations sur le produit Options et accessoires • Commande infrarouge à distance • Mètre PDS • Imprimante des valeurs DAP • Deuxième batterie de condensateurs 0360B FR 20181015 0853...
- Page 75 Les modifications ou ajouts à cet équipement ne peuvent être réalisés que par des personnes qui y ont été autorisées par Agfa. Ces modifications doivent être conformes aux meilleures pratiques et à toutes les lois et réglementations ayant force de loi applicables dans la juridiction dont dépend l’hôpital.
- Page 76 76 | DR 100e (Film/CR) | Informations sur le produit Conformité Rubriques : • Informations générales • Sécurité • Compatibilité électromagnétique • Sécurité laser 0360B FR 20181015 0853...
- Page 77 DR 100e (Film/CR) | Informations sur le produit | 77 Informations générales • Le produit a été conçu conformément aux Directives MEDDEV relatives à l'application des dispositifs médicaux et a été testé dans le cadre des procédures d'évaluation de conformité exigées par la directive MDD 93/42/CEE (Directive 93/42/CEE du Conseil de l’Europe relative aux...
- Page 78 78 | DR 100e (Film/CR) | Informations sur le produit Classification de l'équipement D'après la norme EN/IEC60601-1, appareils électromédicaux, exigences générales pour la sécurité, troisième edition, l'appareil est classé comme suit : Tableau 2 : Classification de l'équipement Équipement Équipement dans lequel la protection contre les chocs élec- de classe I triques ne fait pas uniquement appel à...
- Page 79 DR 100e (Film/CR) | Informations sur le produit | 79 Réclamations Tout professionnel de la santé (client ou utilisateur, par exemple) insatisfait de la qualité, de la durabilité, de la fiabilité, de la sécurité, de l'efficacité ou des performances de ce produit est invité à en informer Agfa.
- Page 80 80 | DR 100e (Film/CR) | Informations sur le produit Protection de l'environnement Figure 40 : Symbole DEEE Figure 41 : Symbole de batterie DEEE - Informations à l'intention des utilisateurs La directive relative aux déchets d'équipements électriques et électroniques (DEEE) vise à...
- Page 81 DR 100e (Film/CR) | Informations sur le produit | 81 accumulateurs, les éliminer séparément, conformément aux réglementations locales en vigueur. Pour obtenir des batteries de rechange, contactez l'organisme de vente local. 0360B FR 20181015 0853...
- Page 82 82 | DR 100e (Film/CR) | Informations sur le produit Caractéristiques techniques Rubriques : • DR 100e • Paramètres d’exposition du programme anatomique • Mètre PDS • Collimateur • Générateur de rayons X et ensemble du tube à rayons X •...
- Page 83 DR 100e (Film/CR) | Informations sur le produit | 83 DR 100e Raccordement électrique Alimentation nominale 115 ÷ 230 V c.a. ±10 %, 50/60 Hz ± 5 Hz, 10 A, monophasé standard avec conducteur de terre. Configuration automatique de l'équi- pement en fonction de la tension de secteur.
- Page 84 84 | DR 100e (Film/CR) | Informations sur le produit 53 à 62 kV 160 mAs max. 63 à 72 kV 140 mAs max. 73 à 92 kV 110 mAs max. 93 à 112 kV 100 mAs max. 113 à 125 kV 90 mAs max.
- Page 85 DR 100e (Film/CR) | Informations sur le produit | 85 Toutes les dimensions sont en mm. Tolérances linéaires ±5 mm, angulaires ±1°. Dimensions (en position de trans- 700 x 1489 x 1504 mm port) largeur x longueur x hauteur Hauteur de la poignée...
- Page 86 86 | DR 100e (Film/CR) | Informations sur le produit 747 mm Extension latérale maximale du bras ± 90° Rotation de la colonne (bascule β) ± 180° Rotation du monobloc autour de l’axe du bras (bascule α) 151° (102° avant, 49° arrière) Rotation du monobloc autour de son axe (bascule γ)
- Page 87 DR 100e (Film/CR) | Informations sur le produit | 87 largeur x longueur x hauteur Hauteur de la poignée 949 mm 170 kg Poids 417 mm à 2092 mm Distance foyer/sol (axe Z) 2333 mm Hauteur maximale ± 180° Rotation du monobloc autour de l’axe du bras (bascule α)
- Page 88 88 | DR 100e (Film/CR) | Informations sur le produit Paramètres d’exposition du programme anatomique Les paramètres d’exposition radiographiques par défaut de chaque type d’exposition peuvent être personnalisés. Le dispositif est livré avec un jeu de paramètres d’exposition radiographiques qui sont conçus pour donner des orientations.
- Page 89 DR 100e (Film/CR) | Informations sur le produit | 89 Programme Foyer µGym anatomique LAT rachis Large 76,39 thora. LAT rachis Large 118,84 lombaire Tableau 8 : Groupe anatomique pour les examens des membres supérieurs Programme Foyer µGym anatomique Clavicule...
- Page 90 90 | DR 100e (Film/CR) | Informations sur le produit Programme Foyer µGym anatomique Poitrine 1 kg Petit 0,24 Poitrine 2 kg Petit 0,32 0,37 Poitrine 3 kg Petit 0,54 Poitrine 4 kg Petit 0,63 Poitrine 5 kg Petit 0,75 Tableau 11 : Groupe anatomique pour les examens pédiatriques (II)
- Page 91 DR 100e (Film/CR) | Informations sur le produit | 91 Mètre PDS Modèle Diamentor CI-P Type Dispositif pour la mesure du produit dose-surfa- ce dans des diagnostics radiographiques confor- mément à la norme CEI 60580. Principe de mesure Mesure du rayonnement avec chambre d’ionisa- tion Quantité...
- Page 92 92 | DR 100e (Film/CR) | Informations sur le produit Collimateur Modèle R108 F Collimation Manuelle avec source lumineuse in- terne, multicouche, champ carré. Plan de montage à partir du foyer 80 mm (3,14 po) Couverture du champ à 100 cm FFD...
- Page 93 DR 100e (Film/CR) | Informations sur le produit | 93 Générateur de rayons X et ensemble du tube à rayons X Tableau 12 : Générateur de rayons X et ensemble du tube à rayons X Nom du modèle Monobloc à anode tour-...
- Page 94 94 | DR 100e (Film/CR) | Informations sur le produit Courbes d'échauffement (50 W, 100 W, 200 W, 300 W) et courbe de re- froidissement (***) Figure 42 : X22 0,8/1,3 Figure 43 : X22 0,6/1,3 Tableau 13 : Tube à rayons X Nom du modèle...
- Page 95 DR 100e (Film/CR) | Informations sur le produit | 95 Dim. focale nominale 0,8 mm foyer de petite 0,6 mm foyer de peti- (CEI 60336) taille te taille 1,3 mm foyer de grande 1,3 mm foyer de gran- taille de taille...
- Page 96 96 | DR 100e (Film/CR) | Informations sur le produit Figure 44 : X22 0,8/1,3 CURVE DI CARICO SINGOLO - SINGLE LOAD RATING - ABAQUE DE CHARGE UNIQUE CURVE DI CARICO SINGOLO - SINGLE LOAD RATING - ABAQUE DE CHARGE UNIQUE 0.6 - 3 ~ - 3000 min...
- Page 97 DR 100e (Film/CR) | Informations sur le produit | 97 Imprimante des valeurs DAP Type Imprimante portable Modèle Custom Print's Méthode d’impression Thermique Résolution 203 dpi Vitesse d’impression 50 mm/s Largeur du papier 58 mm Dimensions du rouleau 57,5 ± 1 mm Zone d’impression...
- Page 98 98 | DR 100e (Film/CR) | Informations sur le produit Remarques concernant les émissions de hautes fréquences et l'immunité Agfa certifie que le périphérique a été déparasitée conformément aux réglementations EN 55011 Classe A et aux règles FCC CR47 Partie 15 Classe A.
- Page 99 DR 100e (Film/CR) | Informations sur le produit | 99 avec les équipements électroniques situés à proximité. Émissions RF Classe Les caractéristiques des émissions de cet équipe- haute fréquence ment le rendent adapté pour une utilisation dans conformément à des zones industrielles et des hôpitaux (CISPR 11 la norme CISPR classe A).
- Page 100 100 | DR 100e (Film/CR) | Informations sur le produit la norme CEI 610004-4 Tensions d'impulsions Tension + 1 kV line-li- La qualité de la tension (pointes) conformes à ne (ligne-ligne) fournie doit correspondre la norme CEI aux valeurs types d'un en-...
- Page 101 DR 100e (Film/CR) | Informations sur le produit | 101 Variables d'interférences radi- 3 V/m ées par les hautes fréquences 80 MHz à 2,7 GHz conformes à la norme CEI 61000-4-3 Communication RF 28 V/m Les interférences sont possibles à proximité...
- Page 102 102 | DR 100e (Film/CR) | Informations sur le produit 0,01 0,05 0,05 0,32 La distance peut être déterminée par l'équation pour chacune des colonnes respectives. P est la puissance nominale de l'émetteur en watts (W) conformément aux informations fournies par le fabricant (valable uniquement pour les émet- teurs dont la puissance nominale n'est pas reprise dans le tableau ci-dessus).
- Page 103 DR 100e (Film/CR) | Informations sur le produit | 103 Annexe Immunité des ports de l'équipement de communication sans fil RF Service Bande Distance Niveau d'es- sai d'immuni- (MHz) té (V/m) 300-390 TETRA 400 430-470 GMRS 460 ; FRS 460...
- Page 104 104 | DR 100e (Film/CR) | Informations sur le produit Précautions relatives à la CEM AVERTISSEMENT: Le système ne doit pas être utilisé à proximité d'autres équipements ni être superposé sur ceux-ci. S'il n'est pas possible de faire autrement, le système doit être observé pour s'assurer de son fonctionnement correct dans la configuration dans laquelle il sera utilisé.
- Page 105 DR 100e (Film/CR) | Informations sur le produit | 105 Câbles, transducteurs et accessoires Les câbles, transducteurs et accessoires ont été testés et sont conformes à la norme collatérale CEI60601-1-2 (EMC) : ATTENTION: L'utilisation de câbles et d'accessoires non mentionnés dans ce manuel ou des pièces de rechange non commandées auprès...
