Installation; Fixation À La Chaudière - Riello 40 FS15D Manuel D'entretien

CHAUDIERE D'ESSAI
La plage d'utilisation a été obtenue avec une chaudière d'essai conforme à la norme EN 676.
CHAUDIERE COMMERCIALE
L'accouplement brûleur/chaudière ne pose pas de problèmes si la chaudière est conforme à la norme EN 303
et si la chambre de combustion a des dimensions similaires à celles prévues dans la norme EN 676.
Par contre, si le brûleur doit être accouplé à une chaudière commerciale qui n'est pas conforme à la norme
EN 303 ou dont les dimensions de la chambre de combustion sont plus petites que celles indiquées dans
la norme EN 676, consulter le fabriquant.

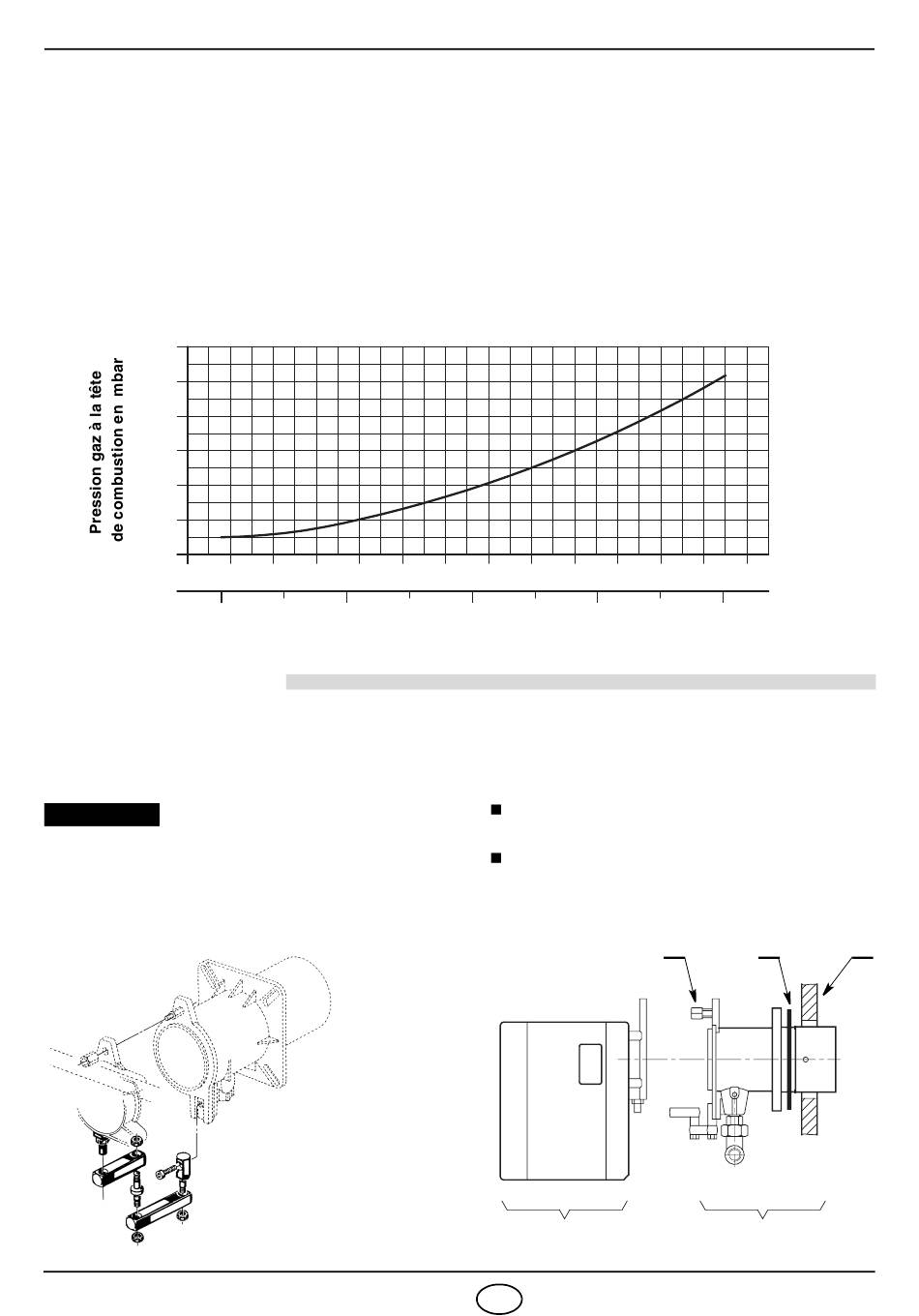

CORRELATION ENTRE PRESSION DU GAZ ET PUISSANCE
Pour obtenir la puissance maxi, il faut avoir 4,6 mbar mesurée au manchon (M2, voir chapitre 3.3, page 4) avec
chambre de combustion à 0 mbar et gaz G20 - Pci = 10 kWh/Nm
5,0
4,5
4,0
3,5
3,0
2,5
2,0
50
D6345
50.000
3.

INSTALLATION

LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS
LOCALES.
3.1 FIXATION A LA CHAUDIERE
IMPORTANT
La plaque de la chaudière doit avoir une épaisseur
maximum de 100 mm. Habillage réfractaire compris.
Si l'épaisseur était supérieure (max. 260 mm), utiliser
une rallonge pour tête de combustion, à demander sé-
parément.
MONTAGE
CHARNIERE
2748
60 80 100
75.000
S7393
3
(8.570 kcal/Nm
120 140
100.000 125.000
Puissance thermique
Enlever ensuite la tête de combustion du brûleur
en desserrant l'écrou (1), ôter le groupe (A).
Fixer le groupe (B) à la plaque (2) de la chau-
dière, interposer le joint isolant (3) livré avec
le brûleur
A
3 F
3
).
160 180 kW
150.000 kcal/h
1 3
D4160
B
2
