AANSLUITINGEN

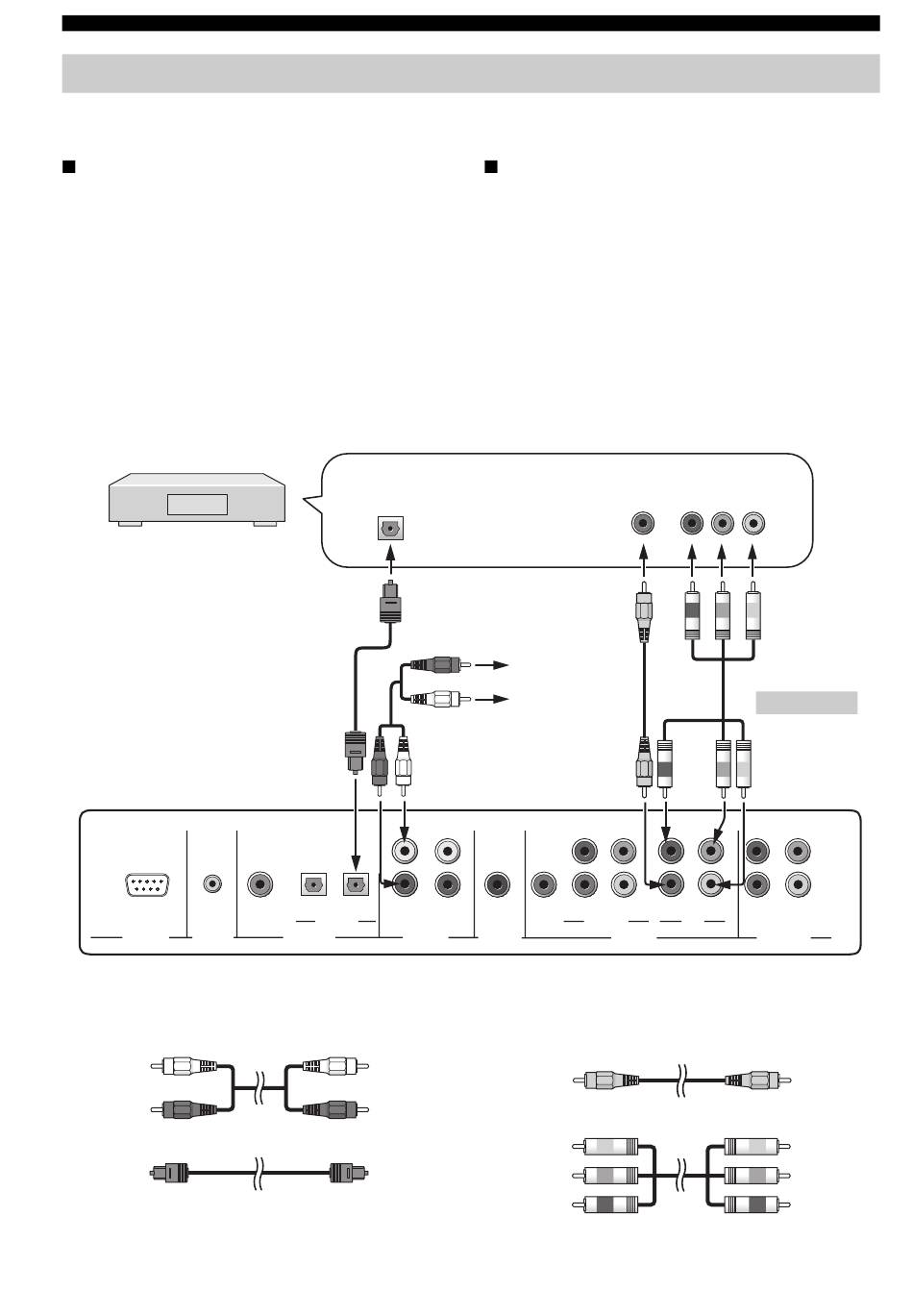

Aansluiten van een digitale ontvanger (bijv. Digitenne)

Als uw digitale ontvanger voor aardgebonden (ether) signalen geen ondersteuning biedt voor analoge uitzendingen, dient
u de hieronder getoonde audio/video aansluitingen te maken.
Audio-aansluitingen
Verbind de optisch digitale uitgangsaansluiting van uw
digitale ontvanger (Digitenne enz.) met de TV/STB
OPTICAL DIGITAL IN aansluiting van dit toestel.
Verbind de TV/STB AUDIO IN aansluitingen van dit
toestel met de analoge audio uitgangsaansluitingen van uw
tv, in aanvulling op de optisch digitale audioverbinding
tussen uw digitale ontvanger en dit toestel.
y
Om te voorkomen dat de optische kabel losraakt, dient u deze vast te zetten met de meegeleverde kabeklem (zie bladzijde 15).
Digitale tv-ontvanger
(Digitenne enz.)
Achterpaneel van dit toestel
REMOTE IN
RS-232C
Voor de audio-aansluitingen gebruikte kabels
Audio penstekkerkabel
(Wit)
(Rood)
Optische kabel
20
Nl
Optisch digitale
uitgangsaansluiting
DVD AUX TV/STB
COAXIAL
OPTICAL TV/STB
DIGITAL IN AUDIO IN
(Wit)
(Rood)
Video-aansluitingen
Verbind de video uitgangsaansluiting van uw digitale
ontvanger (Digitenne enz.) met de STB VIDEO IN
aansluiting van dit toestel. Als uw digitale ontvanger
component video uitgangsaansluitingen heeft, dient u de
component video uitgangsaansluitingen van uw digitale
ontvanger te verbinden met de STB COMPONENT
VIDEO IN aansluitingen van dit toestel. Wanneer de
component video-aansluitingen gemaakt zijn, kunt u
genieten van beelden met een betere resolutie.
uitgangsaansluiting
Verbinden met de analoge
audio uitgangsaansluitingen
van de tv
COMPONENT
VCR
VCR DVD/AUX
SUBWOOFER
Voor de video-aansluitingen gebruikte kabels
(Geel)
Component video penstekkerkabel
(Groen)
(Blauw)
(Rood)
Video Component video
uitgangsaansluiting
Opmerking
U kunt alleen hetzij
een composiet, hetzij
een component
videoverbinding
maken.
COMPONENT COMPONENT
STB
VIDEO IN VIDEO OUT
Video penstekkerkabel
(Geel)
(Groen)
(Blauw)
(Rood)
