Section 5 : Entretien et lubrification
Lubrification du moyeu d'axe du SC2560
Ne pas remplir
excessivement.
MÉTHODE 1 :
VISSER COMPLÈTEMENT LA JAUGE, PUIS LA DÉVISSER POUR
VÉRIFIER LE NIVEAU. LE NIVEAU D'HUILE DEVRAIT SE SITUER
ENTRE LES DEUX MARQUES SUR LA JAUGE. SI LE NIVEAU EST
SOUS LA MARQUE INFÉRIEURE, AJOUTER DE L'HUILE.
IMPORTANT : La débroussailleuse est expédiée avec une
jauge avec mise à l'air libre emballée dans le sac du Manuel
d'utilisateur; celle-ci doit avoir été installée dans la boîte de
transmission par le concessionnaire Kubota. Consulter un
concessionnaire Kubota si la jauge avec mise à l'air libre
n'est pas comprise dans l'emballage.
REMARQUE : Utiliser une pompe aspirante ou à siphon
pour vidanger l'huile des boîtes de transmission en
l'absence d'un bouchon de vidange d'huile.
28 mai 2021
Table des matières
39177
30215
MÉTHODE 2 :
L'HUILE DEVRAIT SE SITUER AU NIVEAU DU BAS
DU TROU. AJOUTER DE L'HUILE PAR LE TROU DE
LA JAUGE JUSQU'À CE QU'ELLE EN RESSORTE.
Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC

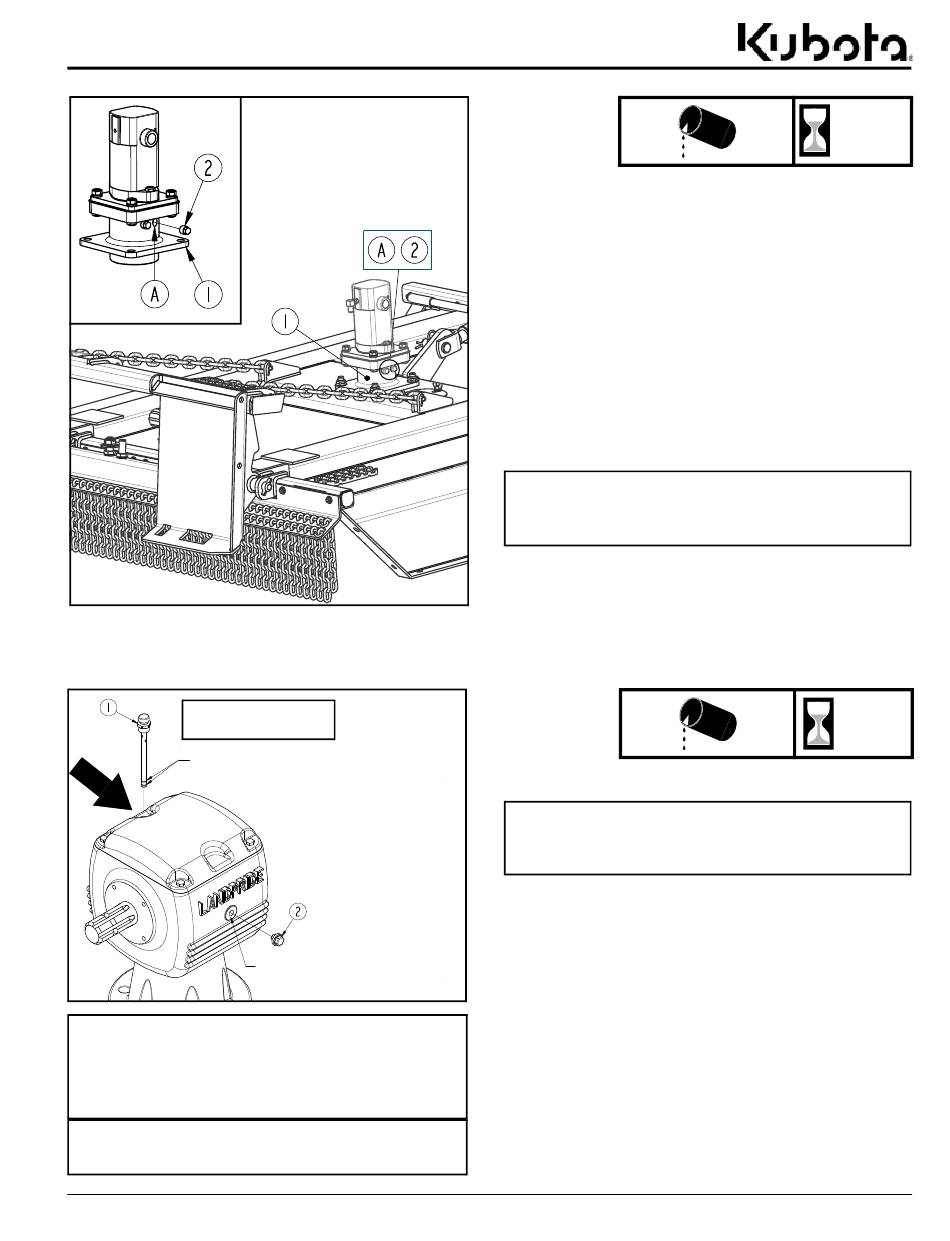

Moyeu d'axe du moteur (SC2560 uniquement)
Le moyeu d'axe du moteur (n
cavité (A) situés sur le côté droit du boîtier du moyeu.
1.
Stationner la débroussailleuse sur une surface de niveau.
2.
Désengager le système hydraulique des lames. S'assurer
que les lames sont entièrement immobiles.
3.
Engager le frein de stationnement, couper le moteur et reti-
rer la clé de contact avant de continuer.
4.
Retirer le bouchon de cavité (n
cavité (A) pour contrôler le niveau du fluide lors de l'ajout du
lubrifiant pour engrenage.
5.
Ajouter du lubrifiant pour engrenage 80-90W EP jusqu'à ce
que le lubrifiant pour engrenage ressorte par l'orifice de
cavité (A). La capacité totale du carter du moteur est d'envi-
ron 0,16 L (1/3 chopine).
REMARQUE : Lors de l'ajout du lubrifiant pour engrenage,
être prêt et maintenir le bouchon de cavité (n
pour rapidement brancher l'orifice de cavité (A) afin de réduire
les fuites.
6.
Installer de nouveau le bouchon de cavité (n
7.
Nettoyer tout lubrifiant pour engrenage qui peut s'être
déversé sur le plateau de coupe.
Boîte de transmission (SC2572 uniquement)
REMARQUE : Ne pas remplir excessivement! La débrous-
sailleuse doit être de niveau pendant la vérification de l'huile.
L'huile prend de l'expansion une fois chaude; par conséquent,
toujours vérifier le niveau d'huile à froid.
Méthode 1 : Dévisser la jauge avec mise à l'air libre supérieure
(n
o
1). Essuyer l'huile de la jauge et visser celle-ci sans la serrer.
Dévisser la jauge et vérifier le niveau d'huile sur celle-ci. Si le
niveau d'huile se trouve sous la marque de niveau inférieure,
ajouter le lubrifiant pour engrenages recommandé dans l'orifice
de la jauge jusqu'à ce que l'huile atteigne la marque supérieure
sur la jauge. Réinstaller et serrer la jauge avec mise à l'air libre.
Méthode 2 : Retirer le bouchon de remplissage d'huile latéral
(n
o
2). Si le niveau d'huile se trouve en dessous du fond du trou du
bouchon, ajouter le lubrifiant pour engrenages recommandé dans
le trou supérieur de la jauge jusqu'à ce que l'huile s'écoule du trou
du bouchon latéral. Réinstaller et serrer le bouchon de remplis-
o
sage d'huile latéral (n
2) et la jauge avec mise à l'air libre (n
Type de lubrification : Lubrifiant pour engrenages 80-90W EP
Quantité : Remplir jusqu'à ce que l'huile atteigne la marque
supérieure sur la jauge ou commence à s'écouler du trou du bou-
chon latéral à l'intérieur de la boîte de transmission.
8
heures
o
1) comporte deux orifices de
o
2) de l'un des orifices de
o
2) à proximité
o
2) et serrer.
8
heures
o
1).
35
