Section 2 : Réglages
Mise de niveau du plateau de coupe
sans la roue de jauge en option
Consulter la Figure 2-5 :
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Toujours arrêter l'engin motorisé en suivant la « procédure d'arrêt »
fournie dans ce manuel avant de quitter le poste de l'utilisateur.
IMPORTANT : Le bout de la lame avant doit être environ
2,54 cm (1 po) plus bas que le bout de la lame arrière. La
débroussailleuse s'expose à un flot en continu de matières
sous le plateau de coupe si la lame arrière est à la même
hauteur ou plus basse que la lame avant, ce qui cause une
perte de puissance, des touffes d'herbe, l'usure des lames
et l'obligation d'aiguiser les lames fréquemment.
REMARQUE : La hauteur de coupe nominale représente
la distance entre le bas de la lame de débroussailleuse et
le niveau du sol à l'avant de la débroussailleuse. Soustraire
3,81 cm (1 1/2 po) de la hauteur de coupe nominale pour
déterminer la distance (A). La distance (A) se mesure à par-
tir du bas des patins avant et le niveau du sol.
1.
Stationner le chargeur à direction différentielle et la
débroussailleuse sur une surface plane.
2.
Utiliser le système hydraulique du chargeur à direction diffé-
rentielle pour abaisser les bras de levage du chargeur à
direction différentielle et incliner l'angle de la plaque d'atte-
lage de la débroussailleuse jusqu'à ce que le bas du patin
situé au coin du plateau de coupe avant soit à la distance (A)
du sol et que le coin du plateau de coupe arrière soit légère-
ment plus élevé que le coin du plateau de coupe avant.
La débroussailleuse rotative doit être utilisée avec une chaîne
flottante serrée pour maintenir l'avant de la débroussailleuse à
une hauteur de coupe appropriée et les bras de levage réglés
pour maintenir l'arrière de la débroussailleuse légèrement plus
élevé du sol que l'avant du plateau de coupe.
39174
La chaîne flottante reste serrée.
« A »
La hauteur de coupe nominale est la
distance qui sépare le bas de la principale
lame de coupe avant et le niveau du sol.
28 mai 2021
Table des matières
Niveau du sol
« A » est inférieur à la hauteur de coupe nominale de
3,81 cm (1 1/2 po) et représente la distance entre le bas du
patin situé au coin du plateau de coupe avant et le niveau du
sol.
Hauteur de coupe nominale

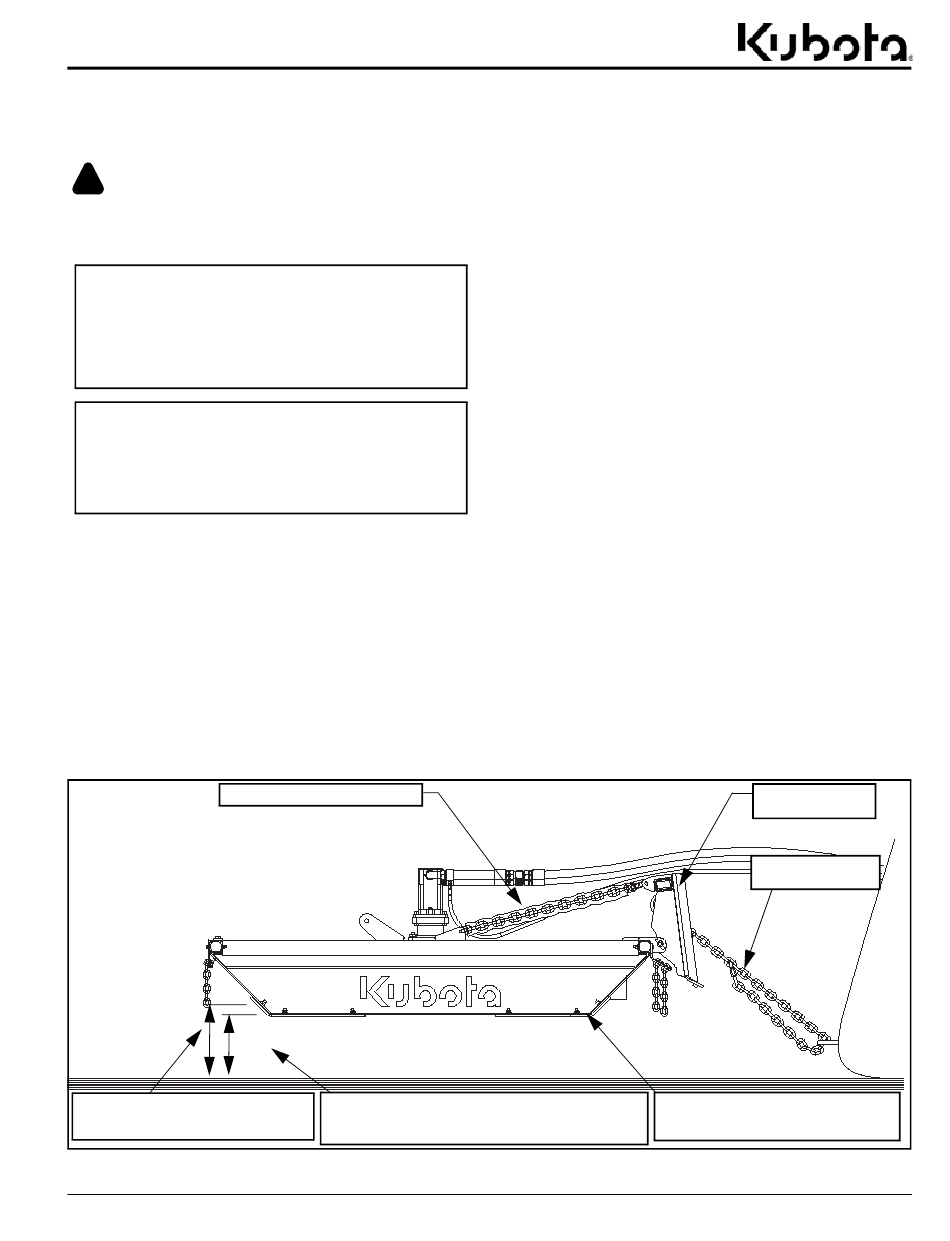

Figure 2-5
Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC
Lorsque le chargeur à direction différentielle se déplace sur un
terrain inégal, l'angle d'inclinaison de la plaque d'attelage du
chargeur à direction différentielle et la hauteur du bras de levage
nécessitent régulièrement un certain rajustement pour maintenir
le positionnement approprié du plateau de coupe.
Dégagements de l'équipement
Inspecter visuellement les tuyaux hydrauliques pour d'éventuels
points de pincement et la longueur. Apporter les réglages néces-
saires avant de mettre l'équipement en service.
1.
Au besoin, demander à quelqu'un de rester à proximité pour
faire signe à l'utilisateur de s'arrêter en cas de problème
pendant la vérification du dégagement.
2.
Le plateau de coupe abaissé à sa hauteur de coupe mini-
male, escamoter lentement les vérins hydrauliques au bout
des bras du chargeur à direction différentielle en observant
les interférences entre le chargeur, ses roues et la débrous-
sailleuse. S'assurer que les tuyaux hydrauliques sont suffi-
samment longs et qu'ils ne deviennent pas pincés dans
toute leur amplitude de mouvement.
3.
Les vérins hydrauliques toujours escamotés, relever lente-
ment la débroussailleuse en continuant à observer les inter-
férences entre le chargeur à direction différentielle, ses
roues et la débroussailleuse jusqu'à l'atteinte de la limite de
la chaîne de sécurité de réglage de la hauteur.
4.
Déployer lentement les vérins hydrauliques à l'extrémité des
bras du chargeur jusqu'à ce que l'avant du plateau de coupe
touche le sol.
5.
Abaisser lentement le plateau de coupe en escamotant les
vérins hydrauliques sur l'extrémité des bras du chargeur
jusqu'à ce que le plateau de coupe soit de niveau et qu'il
repose sur le sol.
6.
S'assurer d'apporter les corrections nécessaires aux tuyaux
hydrauliques avant de mettre la débroussailleuse en service.
Soulever le coin du plateau de coupe arrière
un peu plus haut que le coin du plateau de
coupe avant par rapport au niveau du sol.
Plaque d'attelage de
la débroussailleuse
Chaîne de sécurité de
réglage de la hauteur
21
