Dell Embedded Box PC 5000 Manuel De Maintenance page 13

REMARQUE : Avant toute intervention sur votre PC embarqué, lisez les consignes de sécurité fournies avec celui-ci et
suivez les instructions indiquées dans
PC embarqué, suivez les instructions indiquées dans
trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance
(Conformité aux normes), à l'adresse www.dell.com/regulatory_compliance.
Sujets :
• Composants de la carte système

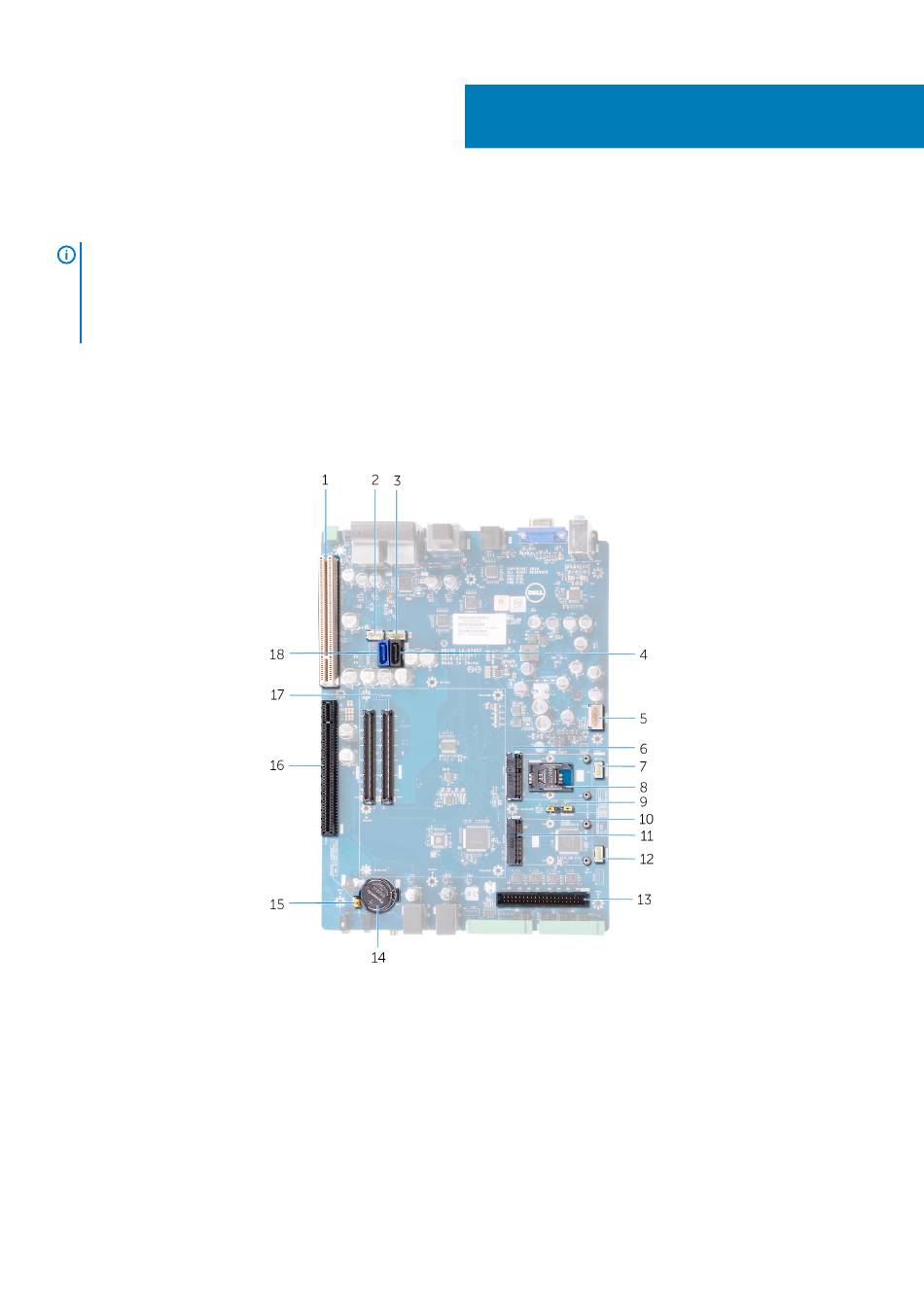

Composants de la carte système
1. Logement PCI
3. Connecteur d'alimentation SATA 2 (SATAPWR2)
5. Connecteur de câble d'alimentation (PWR IN)
7. Connecteur du câble de commutateur d'intrusion (INTRUSION) 8. Logement de carte SIM (SIM SLOT)
9. Cavalier de réinitialisation du mode de service (SVC MODE)
11. Connecteur mPCIE 2 (CAN BUS/WLAN/BT)
13. Connecteur du câble de port série
15. Cavalier de réinitialisation CMOS (CMOS)
17. Connecteur de carte processeur (DB CN1 & DB CN2)
Présentation technique
Avant d'intervenir à l'intérieur du PC
Après une intervention à l'intérieur du PC
2. Connecteur d'alimentation SATA 1 (SATAPWR1)
4. Connecteur de données SATA 1 (SATA2)
6. Connecteur mPCIE 1 (CAN BUS/WWAN)
10. Cavalier de réinitialisation de mot de passe (PWD)
12. Connecteur du câble du bouton d'alimentation à distance (PWR
BTN)
14. connecteur de la pile bouton
16. Logement PCIe x16
18. Connecteur de données SATA 2 (SATA1)
embarqué. Après une intervention sur votre
embarqué. Vous
Présentation technique
