7.1.4 Calibration de température '1 point'
Lorsque la plage d'utilisation est restreinte à une température spé-
cifique, alors une calibration '1 point', à ce point de température,
sera suffisante.
•
Conformément à la plage d'utilisation, un point de calibration
haut ou bas doit être sélectionné (PC ³ ou < 45°C)
•
Ce type de calibration résulte en une certaine imprécision dans
la plage de température restante.
•
La calibration de température '1 point' peut être directement
effectuée via la carte de circuits imprimés ou au moyen du log-
ciel de configuration fourni pour plus de pratique. (voir dans la
partie Locigiel de configuration Chapitre 5.4 "Calibration de
températur '1 point' pour plus de détails")
Procédure de calibration de température '1 point' via la carte de
circuits imprimés:
"CALIB HIGH"
"CALIB LOW"
clignotant vert
clignotant vert

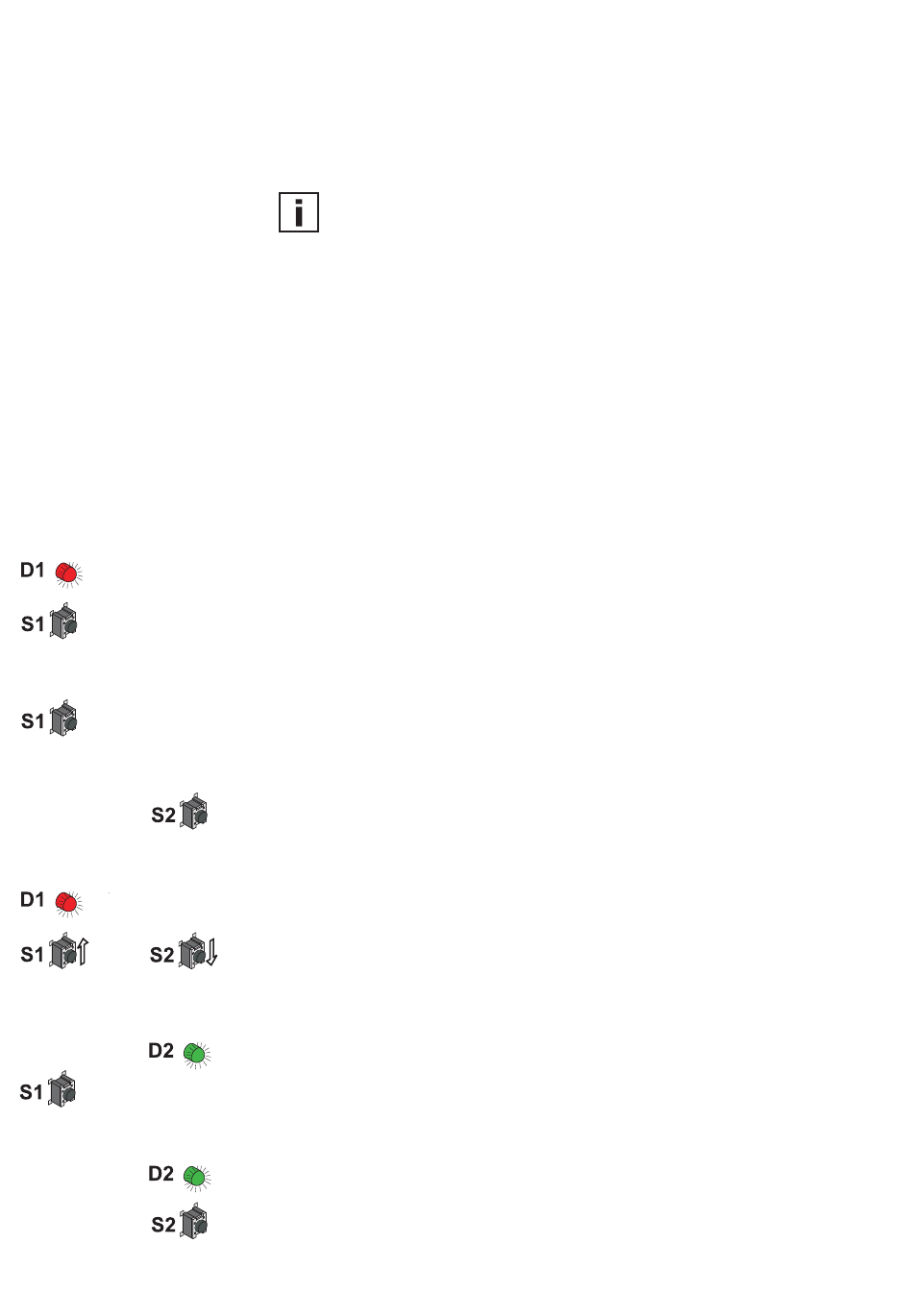

1. Positionner le capteur dans l'étalon (référence) de température
(point de calibration) et stabiliser pendant 30 minutes.
2. BOUTON S1: Presser ce bouton pendant au moins 5
secondes pour activer le mode de calibration relatif à la tempé-
rature. La DEL "D2" située sur la carte de circuits imprimés
s'illumine pour indiquer le mode de calibration.
3. BOUTON S1: Presser ce bouton pendant au moins 5
secondes pour initier la routine. Le symbole "CALIB HIGH"
apparaît à l'écran d'affichage à cristaux liquides optionnel pour
indiquer le mode de calibration (PC ³ 45°C).
ou
BOUTON S2: Presser ce bouton pendant au moins 5 secondes
pour initier la routine. Le symbole "CALIB LOW" apparaît à
l'écran d'affichage à cristaux liquides optionnel pour indiquer ce
mode de calibration. (PC ³ 45°C).
4. BOUTON S1 (haut) und S2 (bas): Presser ces boutons pour
faire correspondre la valeur mesurée avec la valeur de réfé-
rence par étapes de 0.1°C. La valeur mesurée peut être soit lue
via l'affichage, soit mesurée par le biais de la sortie.
5. BOUTON S1 (sauvegarde): Presser ce bouton pendant au
moins 5 secondes pour sauvegarder la valeur de calibration et
pour quitter la routine. La DEL "D2" clignote pour indiquer que
l'on quitte le mode de calibration et le symbole "CALIB LOW"
ou "CALIB HIGH" disparaît de l'affichage à cristaux liquides
optionnel.
TASTER S2 (annulation): Presser ce bouton pendant au
moins 5 secondes pour quitter la routine sans sauvegarder les
valeurs de calibration. La DEL "D2" clignote pour indiquer que
l'on quitte le mode de calibration et le symbole "CALIB LOW"
ou "CALIB HIGH" disparaît de l'affichage à cristaux liquides
optionnel.
14
