SCU100 INSITE PRO M COMPACT MANUEL D'UTILISATION

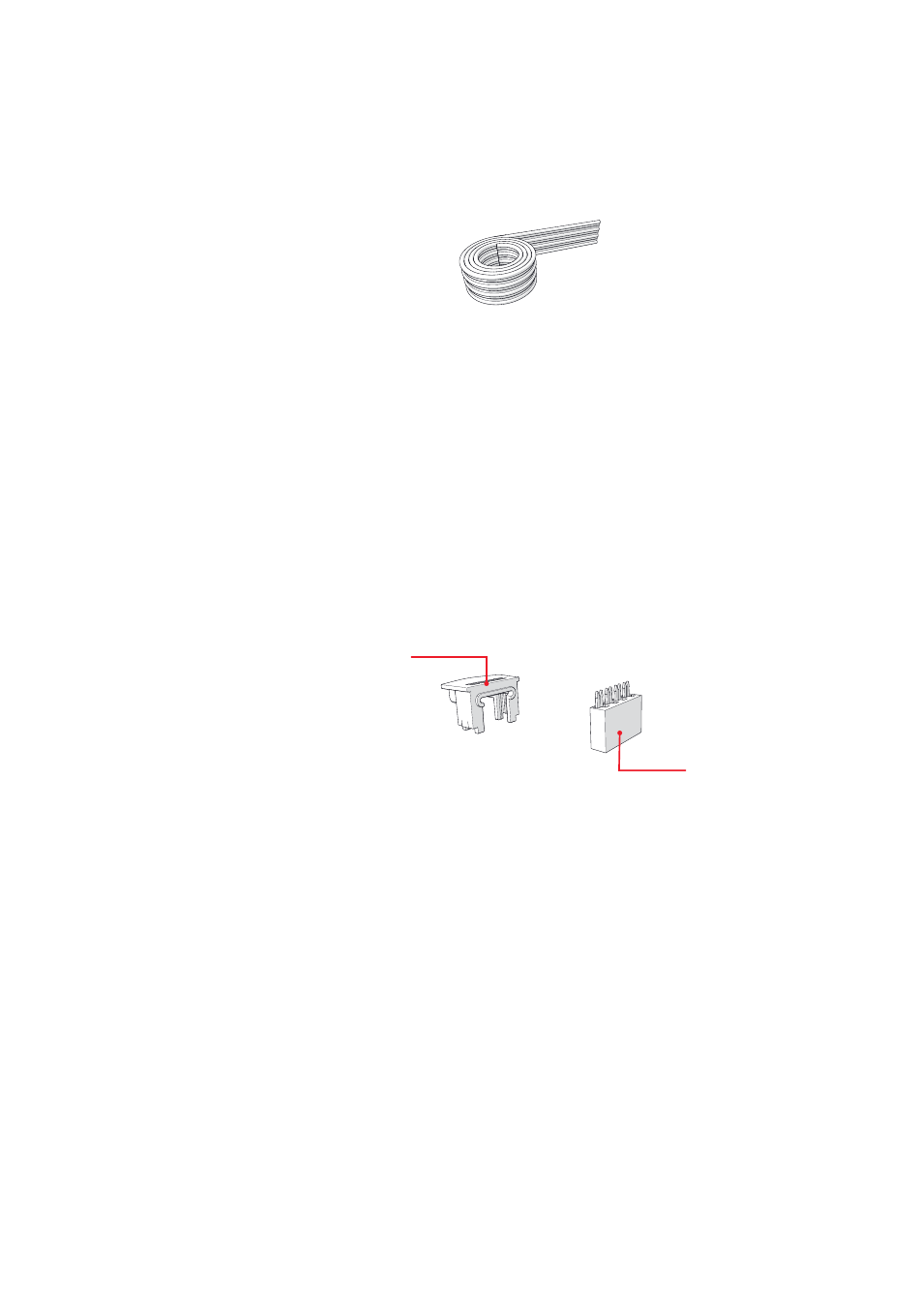

Câble plat InSite
Le câble plat INS105 est un câble à 4 broches pour connecter plusieurs capteurs et modules E/S à une unité
de contrôle.
Veuillez tenir compte du fait que la longueur de câble possible du câble plat InSite dépend du nombre et de
la forme des capteurs, ainsi que du nombre de modules E/S connectés.
• Ne pas dépasser une longueur totale de câble plat de 32 m pour chaque ligne InSite-Bus de chaque unité
de contrôle.
• Des câbles plats d'une longueur supérieure à env. 15 m pourraient nécessiter une résistance de
terminaison de 120Ω entre les deux fils internes à l'extrémité.
• Pour le câble plat, veuillez considérer :
• Utilisation dans des boîtiers fermés uniquement
• Gardez une distance de min. 5,5 mm aux pièces sous tension non isolées
• Le cas échéant, une protection supplémentaire contre les contraintes mécaniques ou le rayonnement UV
doit être assurée.
• Un guide interactif pour le calcul de la longueur maximale de câble en tenant compte du placement des
dispositifs est disponible en tant qu'outil séparé, disponible sur le lien à la page 22.
Jeu de connecteurs
Le jeu de connecteurs INS135 contient des boîtiers de connecteurs et des connecteurs pour connecter le
câble plat aux capteurs.
35 x Boîtier connecteur
35 x Connecteur
