Configuration Des Commutateurs Dip - JUMO dTRANS S08 18 Notice De Mise En Service

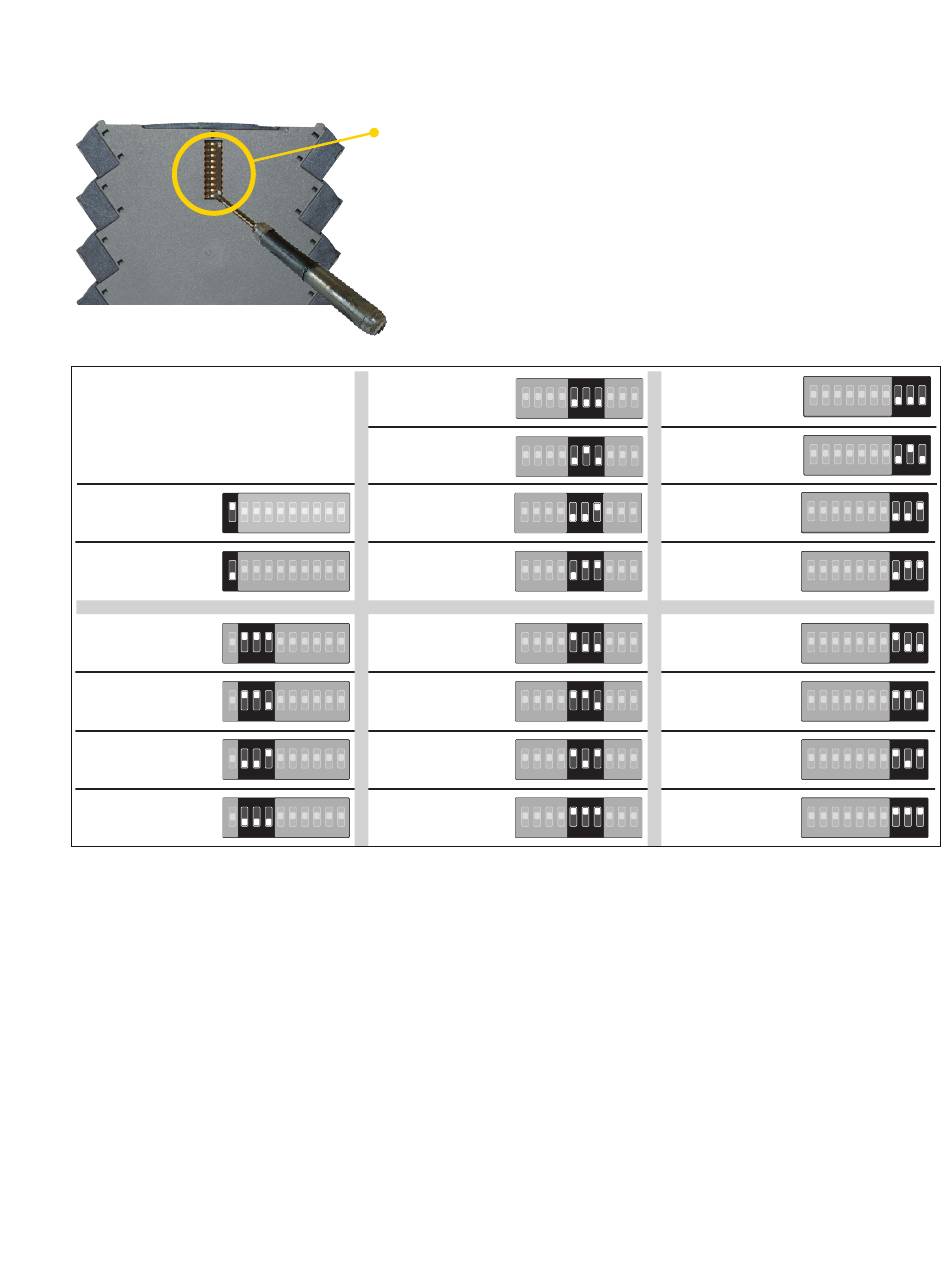

Le JUMO dTRANS S08 18 est configurable par commutateurs DIP. Les commutateurs sont situés sur le côté du module et
peuvent être ajustés avec un petit tournevis ou un outil similaire.
Il faut mettre l'appareil sous tension
pour valider la position des
commutateurs.
(*) = Configuration de câblage bipolaire
Filtre activé
ON
Largeur de bande
10 Hz
1 2 3 4 5 6 7 8 9 10
Filtre désactivé
ON
Largeur de bande
> 100 Hz
1 2 3 4 5 6 7 8 9 10
Entrée
ON
Courant
-10...+10 mA
1 2 3 4 5 6 7 8 9 10
Entrée
ON
Courant
-20...+20 mA
1 2 3 4 5 6 7 8 9 10
Entrée
ON
Tension
-5...+5 V
1 2 3 4 5 6 7 8 9 10
Entrée
ON
Tension
-10...+10 V
1 2 3 4 5 6 7 8 9 10

Configuration des commutateurs DIP

Sortie, voie 1
Courant
0...20 mA
Sortie, voie 1
Courant
4...20 mA
Sortie, voie 1
Courant
Config. ± 20 mA*
Sortie, voie 1
Courant
Config. ± 10 mA*
Sortie, voie 1
Tension
0...10 V
Sortie, voie 1
Tension
2...10 V
Sortie, voie 1
Tension
0...5 V
Sortie, voie 1
Tension
1...5 V
V1.00/FR/00699053 - 70721800T90Z002K000
Sortie, voie 2
ON
Courant
0...20 mA
1 2 3 4 5 6 7 8 9 10
Sortie, voie 2
ON
Courant
4...20 mA
1 2 3 4 5 6 7 8 9 10
Sortie, voie 2
ON
Courant
Config. ± 20 mA*
1 2 3 4 5 6 7 8 9 10
Sortie, voie 2
ON
Courant
Config. ± 10 mA*
1 2 3 4 5 6 7 8 9 10
Sortie, voie 2
ON
Tension
0...10 V
1 2 3 4 5 6 7 8 9 10
Sortie, voie 2
ON
Tension
2...10 V
1 2 3 4 5 6 7 8 9 10
Sortie, voie 2
ON
Tension
0...5 V
1 2 3 4 5 6 7 8 9 10
Sortie, voie 2
ON
Tension
1...5 V
1 2 3 4 5 6 7 8 9 10
ON
ON
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
ON ON
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
ON
1 2 3 4 5 6 7 8 9 10
