Mode D'emploi SIMDOS02 Fr
KNF Flodos BA_SIMDOS02_FR_02_166268
Traduction du mode d'emploi original en langue française
6.3 Montage du système
6.3.1
Montage recommandé
Pour obtenir un fonctionnement fiable de la pompe, il faut prendre
en compte les variantes de montage suivantes.

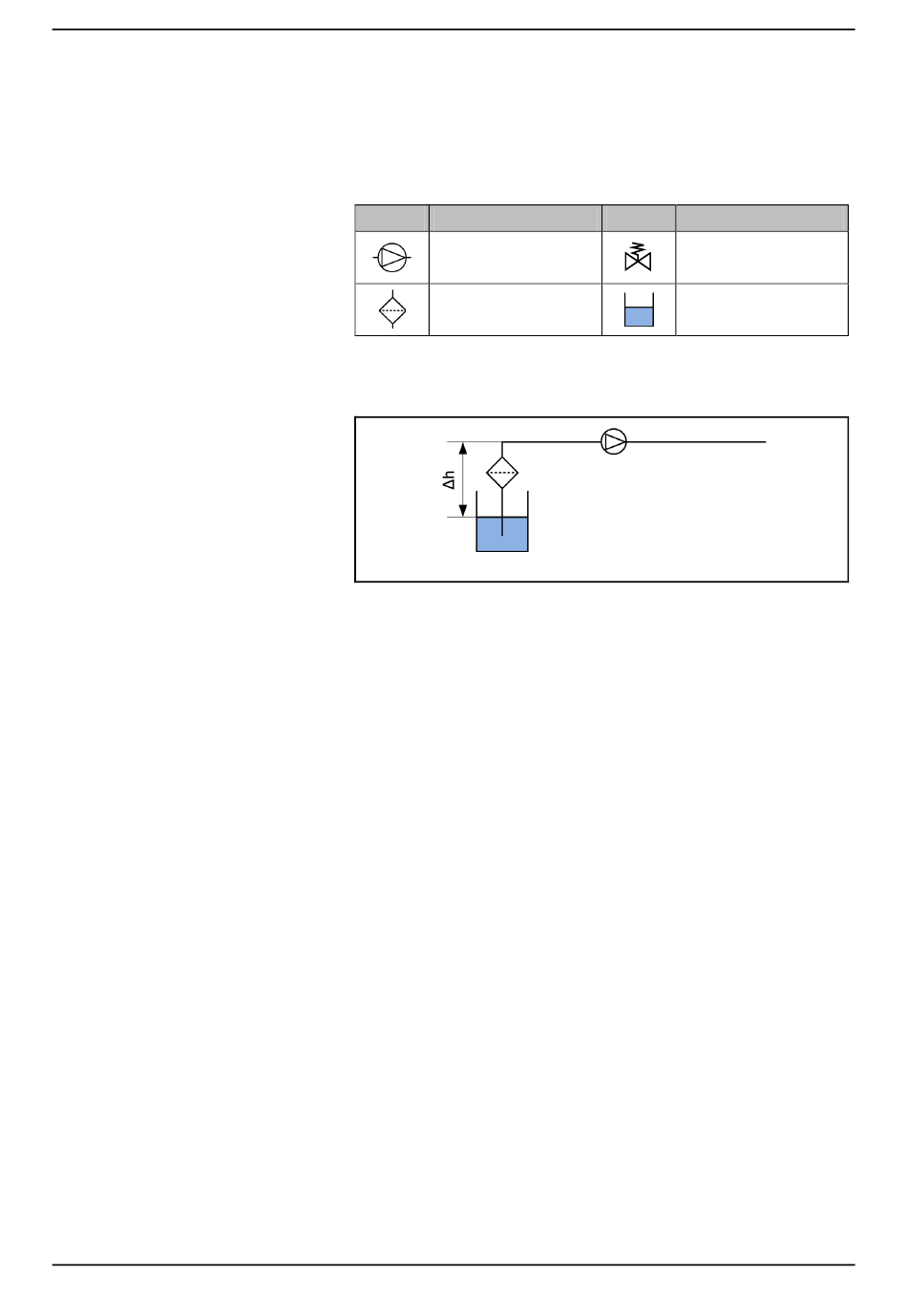

Description de symbole pour les schémas suivants:
Symbole Signification
Pompe
Filtre
Tab. 15: Description de symboles
6.3.2
Le réservoir de stockage se trouve au niveau de la
pompe ou dessous
Fig. 18: Réservoir de stockage sous la pompe
Pour parvenir à la précision de dosage spécifiée (voir la section
3.14), observer les points suivants:
Sélectionner une hauteur d'aspiration inférieure à Δh=1
mCE
Garder le tuyau d'aspiration aussi court que possible
Choisir une grande section de conduite d'aspiration
Purger l'air de la pompe
Pour des résultats constants, garder constant le niveau de
liquide (utiliser un réservoir avec une surface de base im-
portante)
Montage et première mise en service
Symbole Signification
Soupape de retenue
de pression (réglable)
Réservoir de stock-
age
35
