Montage et première mise en service
Composants raccordés
Pompes spécifiques au client
(PL, PML)
1
Tubulure
2
Anneau de serrage
3
Tubulures de tuyau
4
Tuyau
34
6.2.3
Raccorder le système hydraulique
1.
Raccorder à la pompe uniquement des composants conçus
pour les données hydrauliques de la pompe (voir le chapitre 3).
Tuyaux
2.
Utilisez uniquement des tuyaux conçus pour la pression de
service maximale admissible de la pompe (voir la sec-
tion 3.10).
3.
Utilisez uniquement des tuyaux offrant une résistance chi-
mique suffisante aux liquides à véhiculer.
4.
Les variantes de raccords décrites ci-dessous s'appliquent aux
produits standard. Pour les projets spécifiques au client (PML
ou PL) les raccords peuvent varier.
Un marquage sur la tête de pompe indique le sens du débit.
FEM 1.02 – Connexion à visser avec filetage intérieur

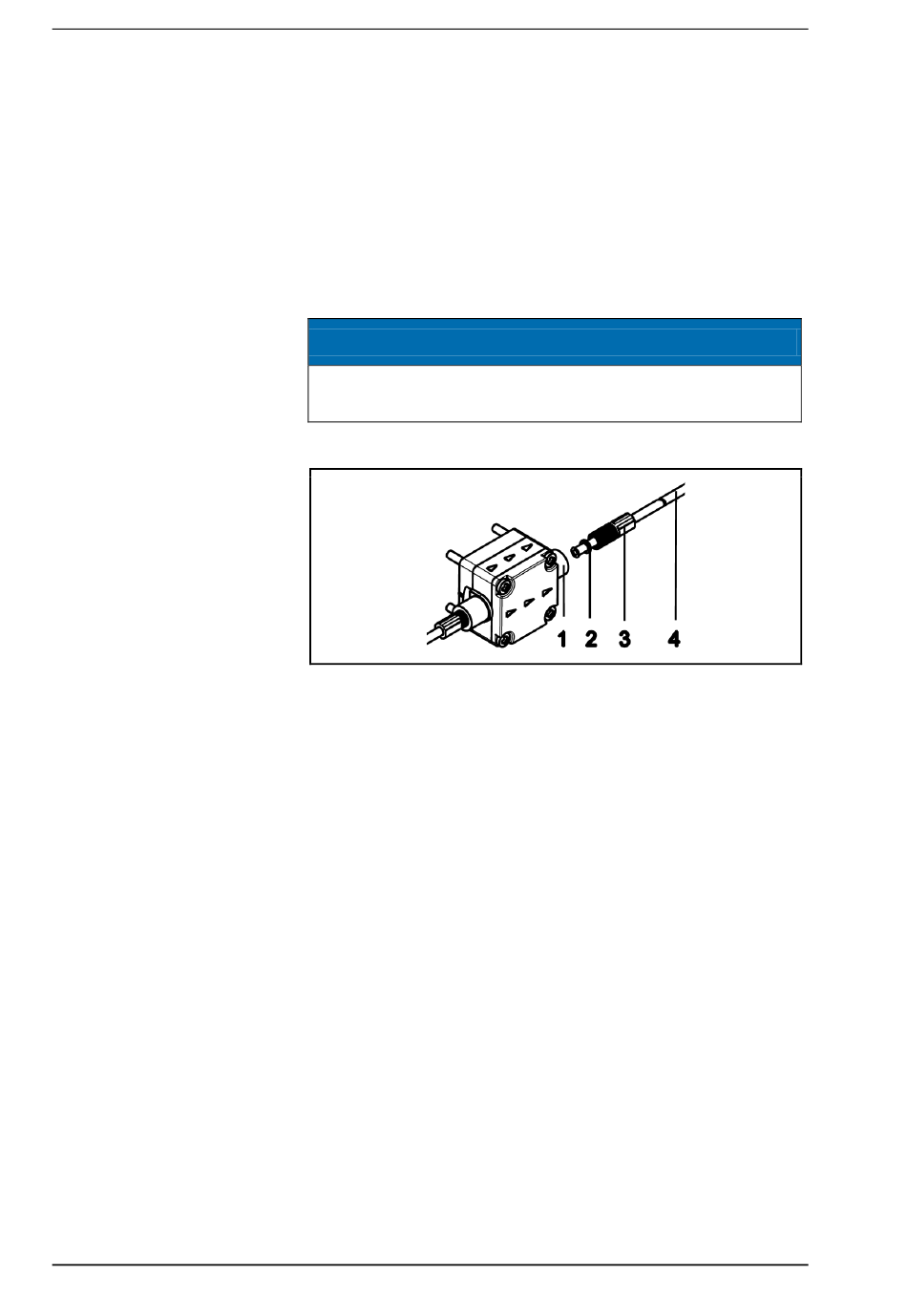

Fig. 17: Raccordement de tuyau UNF 1/4"-28
1.
Enlever le bouchon de protection
2.
Pousser l'anneau de serrage (2) sur le tuyau à bord relevé
3.
Pousser la tubulure de tuyau (4) sur le tuyau à bord relevé
4.
Visser la tubulure de tuyau (4) dans la tubulure (1)
5.
Serrer à la main la tubulure de tuyau (4) et si nécessaire la
resserrer un peu
6.
Raccorder les tuyaux d'aspiration et de refoulement
(recommandation: raccordement bridé UNF 1/4"-28 avec tuyau
1/8", voir liste d'accessoires section 13.2)
7.
Vérifier que les tuyaux (1) et les jonctions (tubulures/tuyaux)
sont correctement et solidement raccordés.
8.
Vérifier l'étanchéité de l'installation (voir la section 8.5)
Mode D'emploi SIMDOS02 Fr
REMARQUE
KNF Flodos BA_SIMDOS02_FR_02_166268
Traduction du mode d'emploi original en langue française
