R-Evolution / R-Evolution CR
OPTIKON 2000
5.2.4 Pédale système
AVERTISSEMENT Risque d'infection !
Code 1X1012FR
La pédale pour instruments chirurgicaux permet au
chirurgien d'activer la fonction sélectionnée sur le dispositif
qu'il est en train d'utiliser. Les fonctions "On/Off" sont
activées avec
les boutons latéraux, alors que les fonctions linéaires sont
activées avec la pédale centrale.
La pédale dispose des fonctions suivantes :
– Neuf commandes du type "On/Off" conformément aux
paramétrages du dispositif auquel elle est raccordée.
– Contrôle linéaire simultané de deux fonctions en
appuyant et/ou tournant latéralement la pédale. Par
exemple : la puissance U/S et le degré d'aspiration ou
la fréquence de découpe de la vitrectomie et le degré
d'aspiration.
L'interrupteur à pédale peut fonctionner en mode wireless
ou bien être branché sur la prise de l'interrupteur à pédale
sur le panneau arrière de l'appareil.
La pédale peut être passée à l'autoclave.
• Pour des informations sur le nettoyage et/ou sur la
stérilisation de la pédale se reporter au chapitre "Soin et
entretien" du présent manuel.
La pédale se compose des éléments suivants:
1 Pédalier principal
elui-ci peut être déplacé horizontalement et
verticalement pour activer certaines fonctions.

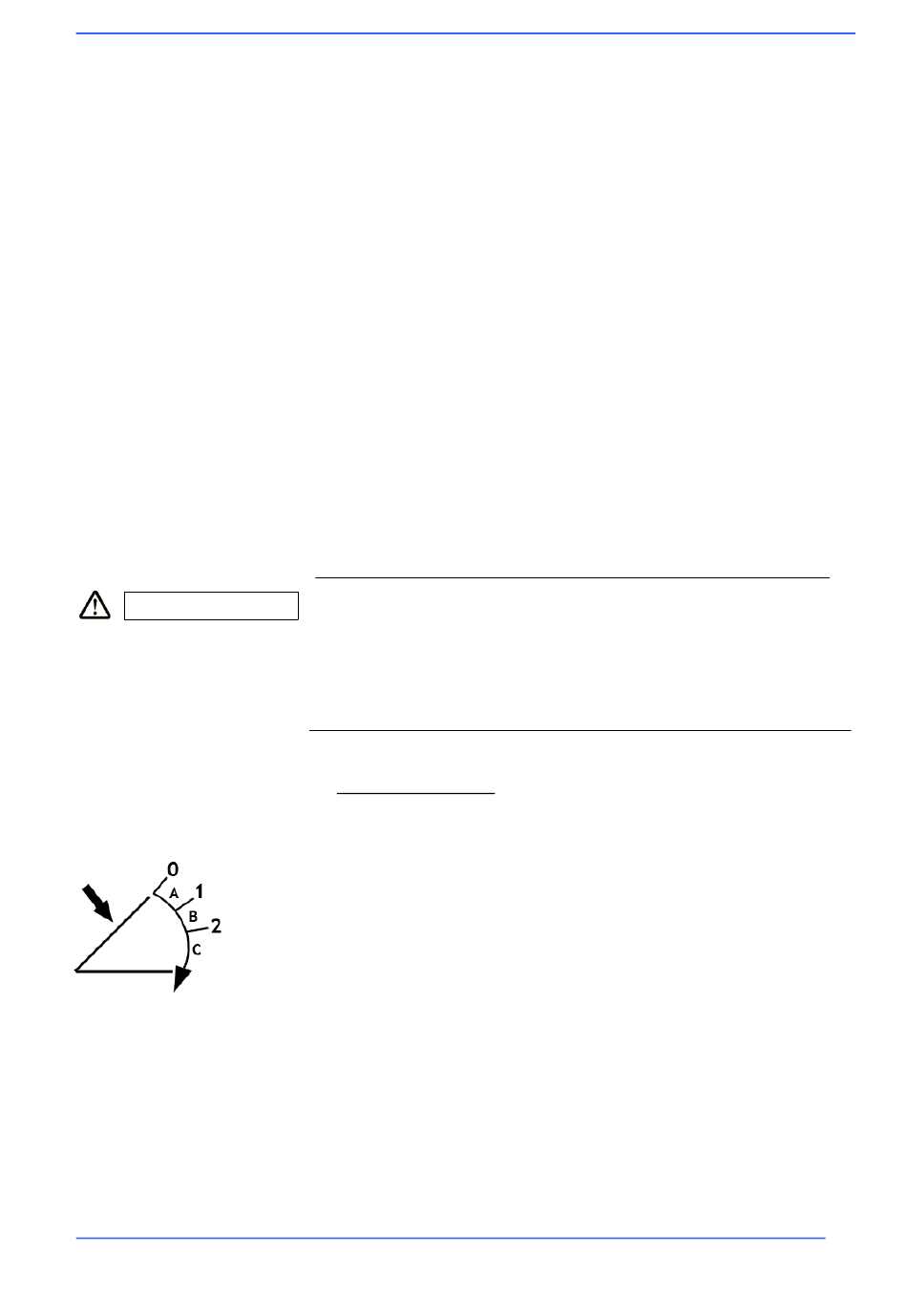

La direction verticale de la pédale est divisée en trois
zones avec deux positions tactiles. Certaines fonctions
sont affectées à chaque zone et peuvent être
déclenchées en appuyant sur la pédale (voir image à
gauche).
Position de repos
La zone A est située entre la position de repos et la
première position tactile C.
Position tactile 1
La zone B est située entre la première position tactile et
la deuxième position tactile.
Position tactile 2
La zone C est située entre la deuxième position tactile et
la limite d'arrêt.
54
Manuel d'installation et d'utilisation
2018-12-14 Rév.L
