Section 1 : INSTALLATION MÉCANIQUE
1.0
Introduction
Ce document est destiné à fournir des détails et des conseils à un constructeur de navires ou à
un installateur d'équipement pour installer le Seakeeper 9. Le Seakeeper 9 est capable de
produire des charges jusqu'à 17,09 KN (3 842 lb) à chacun des quatre supports et une attention
particulière devrait être accordée à la conception de la fondation pour s'assurer qu'il est capable
de transférer ces charges dans la coque. Ces charges n'incluent PAS les accélérations de
mouvement du navire, telles que les charges verticales de claquement qui peuvent être
importantes pour les navires à grande vitesse. La partie responsable de la conception de la
structure de support (constructeur de bateaux, installateur ou sous-traitant engagé) doit s'adapter
aux forces ci-dessus plus un facteur de sécurité raisonnable. Seakeeper recommande un
coefficient de sécurité minimale de 3,0.
L'installateur est censé être familiarisé avec l'installation de fixations mécaniques dans
des structures marines ou l'utilisation d'adhésifs à haute résistance sur l'aluminium et la
fibre de verre (FRP) et avoir effectué une analyse structurelle pour s'assurer que la
structure sur laquelle le Seakeeper est monté peut transférer correctement les charges
que le Seakeeper crée dans la structure de la coque. Si l'installateur a un doute sur la
capacité de la structure à transférer les charges sur la coque, un architecte naval ou un
ingénieur naval agréé doit être contacté pour effectuer une analyse structurelle.
L'installateur doit examiner la liste suivante des dessins de référence pour s'assurer que la
procédure d'installation mécanique est bien comprise.
Dessins de référence
90221 Étendue de la fourniture de matériel du Seakeeper 9
90415 Étendue de la fourniture de matériel du Seakeeper 7HD
90225 Détails d'installation du Seakeeper 9/7HD — méthode de boulonnage
90226 Détails d'installation du Seakeeper 9/7HD — méthode d'adhésion
90251 Schéma de l'eau de refroidissement du Seakeeper 9/7HD
90253 Kit de gabarit d'installation Seakeeper 9/7HD
90257 Schéma des blocs de câbles du Seakeeper 9/7HD
90384 Guide d'installation générique du Seakeeper 9/7HD
90331 Jeux de boulonnage du Seakeeper 9/7HD

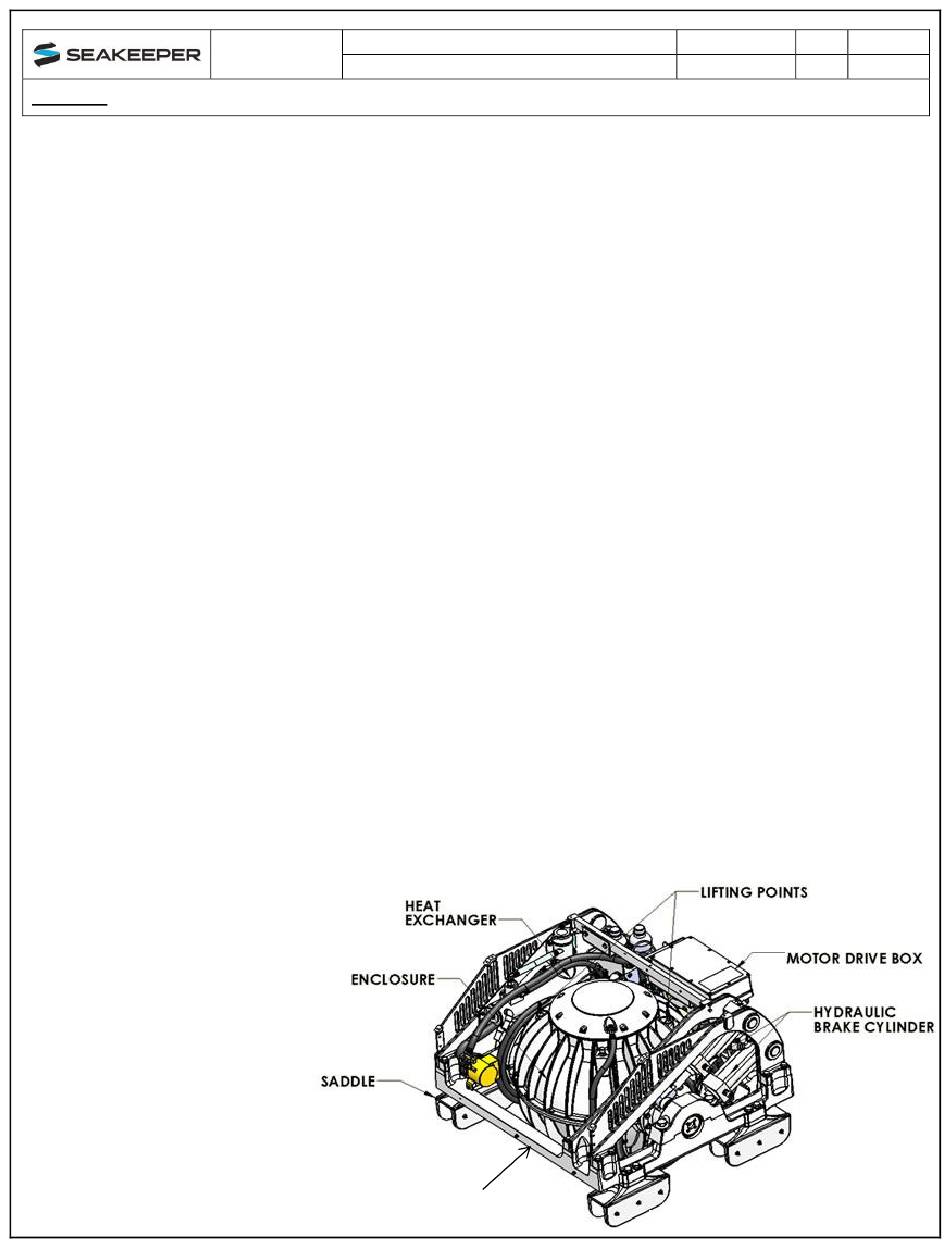

FIGURE 1 — SEAKEEPER 9
Produit :
MANUEL
D'INSTALLATION
SEAKEEPER 9/7HD
Fondation
FONDATION
Document n° : Rév. :
90222
9
1 sur 20
Page :
