Section 1 : INSTALLATION MÉCANIQUE
1.5
Installation par boulonnage
1.5.1 Préparation de la structure de la coque
Reportez-vous au dessin n° 90225, Détails d'installation du Seakeeper 9/7HD — méthode de
boulonnage. Ce dessin donne des informations importantes sur les dimensions et les charges
qui auront un impact sur les détails de conception de la structure qui recevra le Seakeeper. Une
analyse structurelle appropriée est censée avoir été effectuée pour la structure de la coque à
laquelle le Seakeeper sera fixé afin d'assurer des marges de résistance adéquates pour les
charges que le Seakeeper créera pendant son fonctionnement. Seakeeper recommande un
coefficient de sécurité de 3,0.
La structure de coque supportant le Seakeeper doit être installée de sorte que le Seakeeper soit
parallèle à la ligne de flottaison dans le sens transversal et à 2 degrés près dans le sens
De plus, les quatre zones au sommet de la structure sur lesquelles le cadre du
longitudinal.
Seakeeper 9 et les joints d'isolation reposeront, doivent être coplanaires à 1,5 mm près
pour minimiser la distorsion potentielle du cadre de support du Seakeeper lors de
l'installation. Les joints d'isolation ne sont utilisés que lorsque le Seakeeper 9 est monté
sur une structure métallique différente.
Seakeeper fournit un kit de gabarit d'installation, réf. 90253, qui contient quatre plaques qui
correspondent aux surfaces de contact des quatre pieds situés sur le cadre du Seakeeper. Ces
plaques ont 4 trous situés aux mêmes centres que les trous de montage sur le Seakeeper. Le
dispositif localise les configurations de trous à l'espacement approprié à la fois dans la direction
avant-arrière et dans la direction bâbord-tribord. Voir la figure 5 ci-dessous. Une fois assemblé,
le dispositif de fixation peut être utilisé pour vérifier les dégagements et l'alignement de la
structure de la coque.
Remarque : n'utilisez PAS le dispositif d'installation pour établir les dimensions de
l'enveloppe du Seakeeper. Reportez-vous au dessin n° 90225 pour les dimensions de
l'enveloppe. Un modèle d'enveloppe 3-D du Seakeeper est disponible sur la bibliothèque
technique du Seakeeper (www.seakeeper.com/technical-library/) pour aider à la
conception de la fondation du Seakeeper et de l'espace autour du Seakeeper.
REMARQUE : ASSUREZ-VOUS QU'AUCUN OBSTACLE À LA STRUCTURE DE LA COQUE NE SOIT
PRÉSENT À L'INTÉRIEUR DU KIT DE GABARIT D'INSTALLATION (À L'INTÉRIEUR DES LIGNES ROUGES
Produit :
MANUEL
D'INSTALLATION
SEAKEEPER 9/7HD
MARQUÉES), COMME INDIQUÉ SUR LA FIGURE 5.
DESSIN DE RÉFÉRENCE N° 90545 90225.

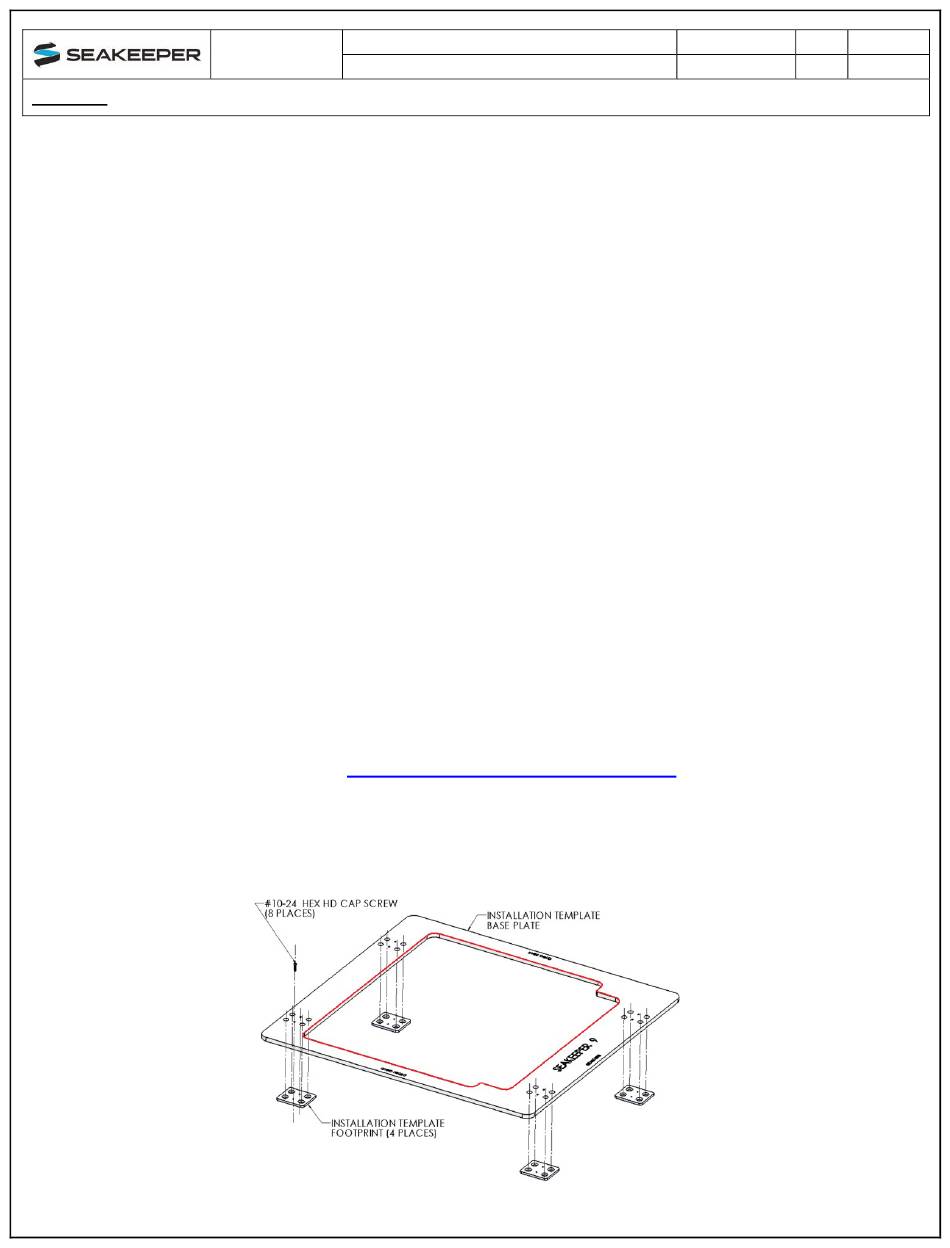

FIGURE 5 — VUE ÉCLATÉE DU DISPOSITIF D'INSTALLATION
Document n° : Rév. :
90222
9
8 sur 20
Page :
