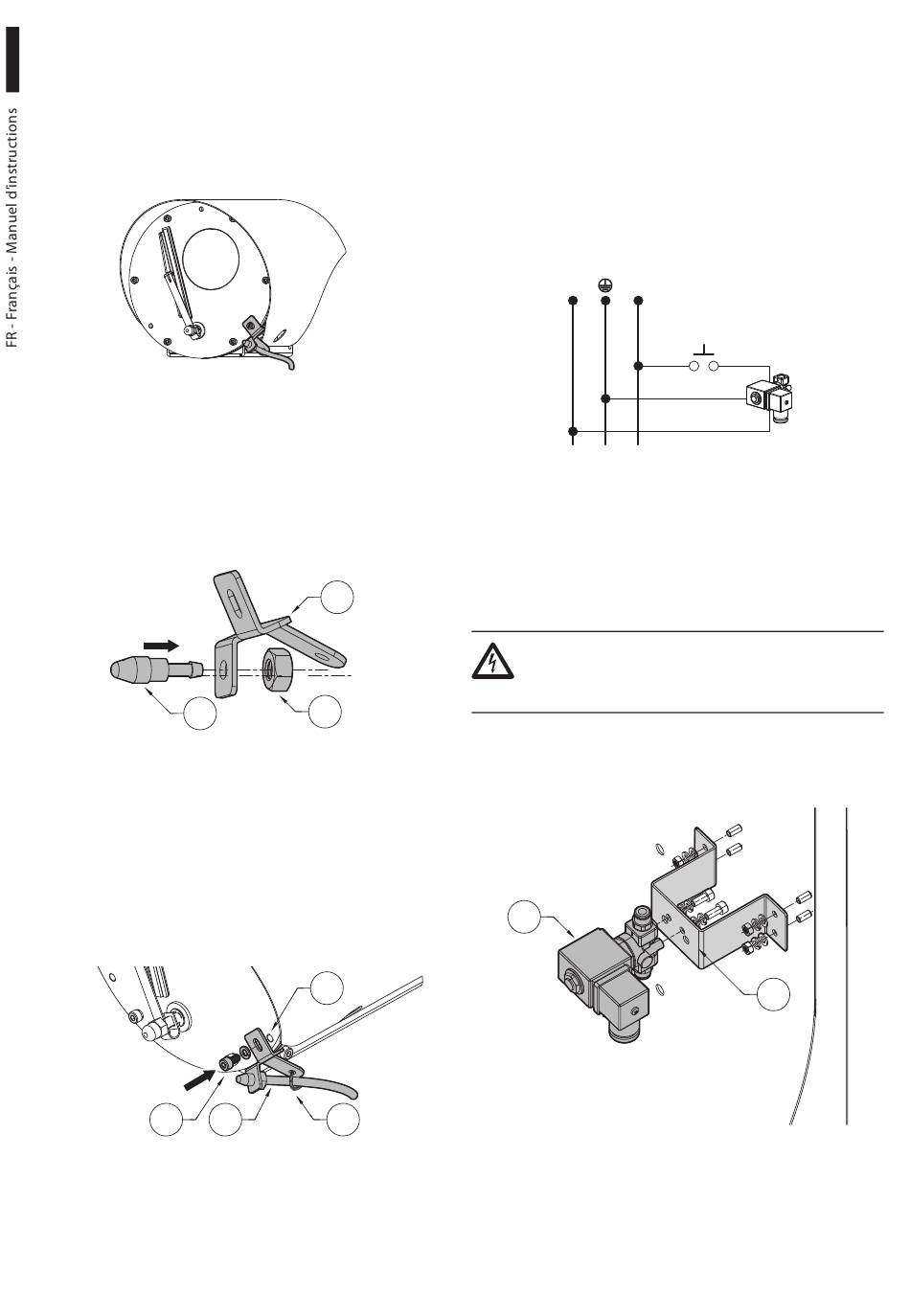

6.5 Installation du lave-vitre
(Famille NVX)
La caméra, s'il est équipé d'un essuie-glace, peut être
muni d'une pompe externe qui envoie l'eau pour
nettoyer la vitre.
Fig. 31
Pour terminer l'installation de l'installation de lavage,
utilisez le kit fourni avec la caméra.
Insérez la tête du gicleur (01) sur le support (02) en
serrant l'écrou (03).
01
Fig. 32
Fixez le gicleur et le support assemblés au moyen
de l'un des trous accessoires (01) présents à l'avant
du caisson. Serrez la vis et la rondelle (02). Insérez
le tuyau d'alimentation dans le gicleur (03). Fixez le
tuyau d'alimentation au support à l'aide d'un collier
(04).
02
Fig. 33
12
02
03
01
03 04
7 Instructions de
fonctionnement courant
7.1 Activation manuelle de la
pompe
Éteignez le contact (bouton, interrupteur, etc.) pour
activer le système de lavage. Allumez le contact pour
interrompre la distribution d'eau.
N L
a
Fig. 34

8 Entretien

8.1 Remplacement de
l'électrovanne
Il faut effectuer l'entretien en absence
d'alimentation et lorsque le dispositif de
sectionnement ouvert.
Démontez la plaquette de support (01). Démontez
l'électrovanne (02) de la plaquette de support et
remplacez-la.
02
Fig. 35
01
