6 Installazione

Eseguire le connessioni elettriche in
assenza di alimentazione e con dispositivo
di sezionamento aperto.

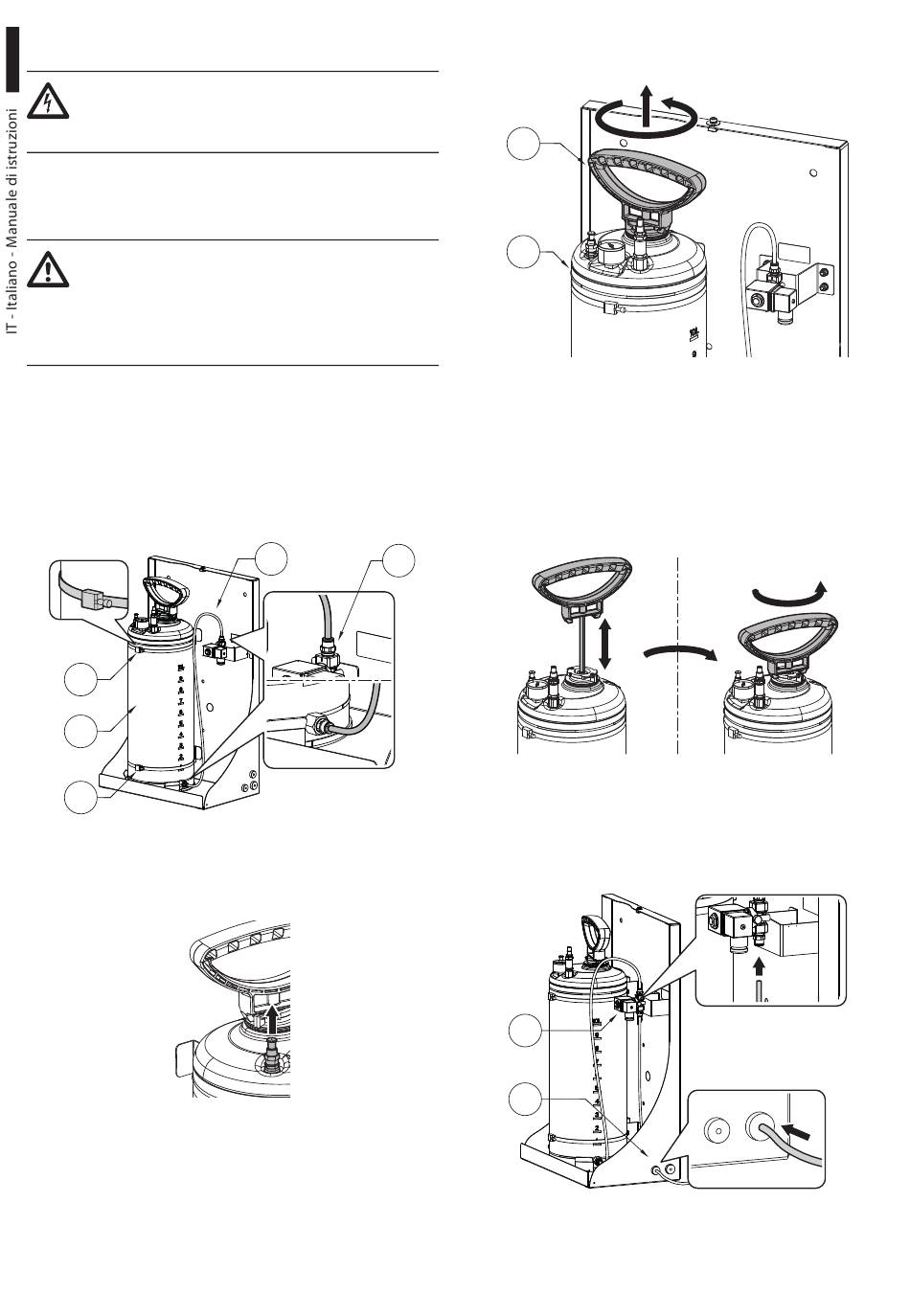

6.1 Installazione e caricamento
della pompa
Si raccomanda di riempire il serbatoio con
acqua a temperatura ambiente. Nel caso
di utilizzo a temperature inferiori a 3°C
aggiungere all'acqua del liquido antigelo
per lavavetri.
Durante le operazioni di installazione o
manutenzione della pompa è possibile lasciare
il serbatoio in posizione oppure rimuoverlo. Per
rimuovere il serbatoio (01) allentare le fascette
metalliche (02) e sganciare il tubo di collegamento
(03) esercitando una pressione sul giunto ad innesto
rapido (04).
02
01
02
Fig. 11
Ridurre l'eventuale pressione residua nel serbatoio
agendo sulla valvola di sicurezza.
Fig. 12
8
03
04
Svitare il corpo superiore della pompa (01) in senso
antiorario ed estrarlo. Riempire il serbatoio (02).
01
02
Fig. 13
Mettere in pressione il serbatoio pompando con la
maniglia fino a raggiungere la pressione indicata:
4Bar (senza accessori), 6Bar (tubo antistatico di
mandata dell'acqua, 30m, WEXTUB30). Girare la
maniglia del corpo della pompa in posizione di
sicurezza.
Fig. 14
Far passare il tubo di mandata (01) attraverso
l'anello di tenuta (02). Collegare il tubo di mandata
all'elettrovalvola (giunto ad innesto rapido).
01
02
Fig. 15
MNVCWASNX_2222_IT
