Operación básica
(continuación)

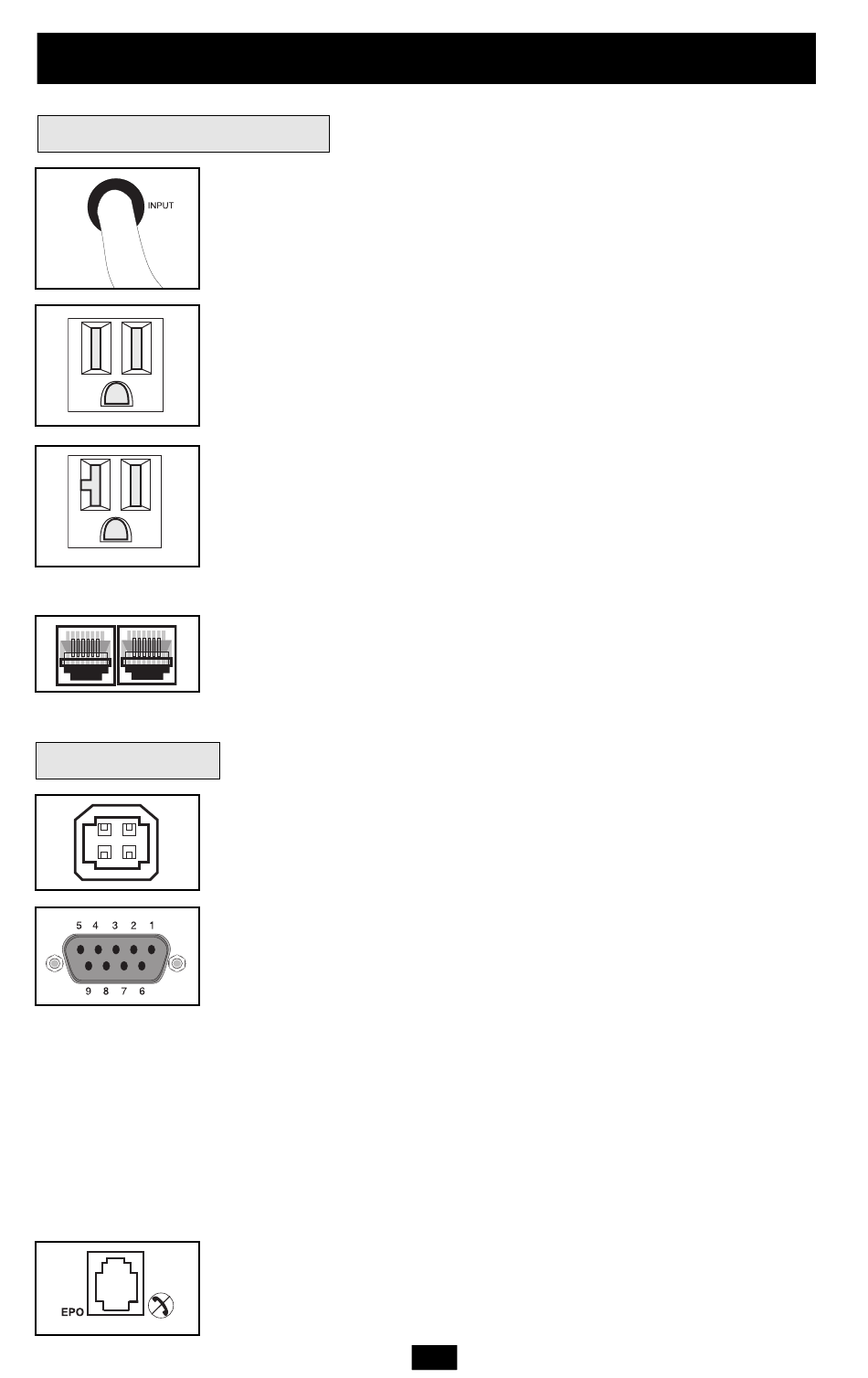

Panel posterior
continuación
Cable de entrada: Este cable de energía con conexión fija, conecta
su UPS a una toma de corriente.
Receptáculos de CA (según modelo): Estos receptáculos de 15, 20 y
30 amperios le proporcionan a sus equipos salida de CA de onda
sinusoidal pura desde la línea de CA durante una operación normal y
energía desde las baterías durante apagones y severas bajas de voltaje.
La energía suministrada en estas tomas de corriente se filtra con el
objeto de proteger los equipos conectados contra daños y ruido de
NEMA 5-15R
línea. Los receptáculos se dividen en bancos de carga numerados,
como está rotulado en la unidad. Con el uso del software PowerAlert
y el cableado, se pueden encender y apagar individualmente los
bancos de carga uno y dos desde una ubicación remota, lo que le
permite a los usuarios restablecer o reiniciar los equipos conectados.
Vea Conexión de puerto serial en Conexiones opcionales.
NEMA 5-15/20R
No se muestran otros
tipos de salida
Conectores de protección de teléfono o teléfono/red: Estos
conectores protegen su equipo contra sobretensiones a través de una
línea de teléfono o de teléfono/datos de red, dependiendo del modelo.
La conexión de su equipo con estos conectores es opcional. Su UPS
funcionará correctamente sin esta conexión.
No compatible con aplicaciones PoE (Energía sobre Ethernet).
Comunicaciones
Puertos de comunicaciones (USB o RS-232): Estos puertos conectan
su UPS a cualquier estación de trabajo o servidor. Úselos con el
software PowerAlert de Tripp Lite y los cables incluidos para permitir
que su computadora guarde automáticamente los archivos abiertos y
apague el equipo durante una falla del servicio eléctrico. También
utilice PowerAlert para vigilar una amplia variedad de condiciones de
operación de la energía de la línea de CA y del UPS. Consulte su
manual de PowerAlert o contacte con el Soporte al cliente de Tripp
Lite para mayor información. Consulte "Comunicaciones USB y serie
RS-232" en la sección "Instalación opcional" para obtener la
información sobre las instrucciones de instalación.
Las comunicaciones de contacto en seco son simples, pero se necesita
cierto conocimiento de electrónica para configurarlas. Las
asignaciones de las patillas del puerto DB9 se muestran en el
diagrama de la izquierda. Si la batería del UPS está baja, el UPS envía
una señal haciendo puente entre la patilla 1 y la 5. Si el suministro de
energía falla, el UPS manda una señal haciendo puente entre la patilla
8 y la 5. Para apagar el UPS remotamente, ponga en corto los pines
3~9 por 3.8 segundos al menos.
Puerto EPO (apagado de emergencia, Emergency Power-Off): El
sistema UPS cuenta con un puerto EPO mediante el cual se conecta
con un interruptor de cierre por contacto para la activación del paro
de emergencia del inversor. Véase Conexión.
