Note
Ne pas installer la résistance
sur les bornes du panneau,
cette méthode ne supervise
pas le filage.
9
A C
A C
H W I N 2
SIRÈNE

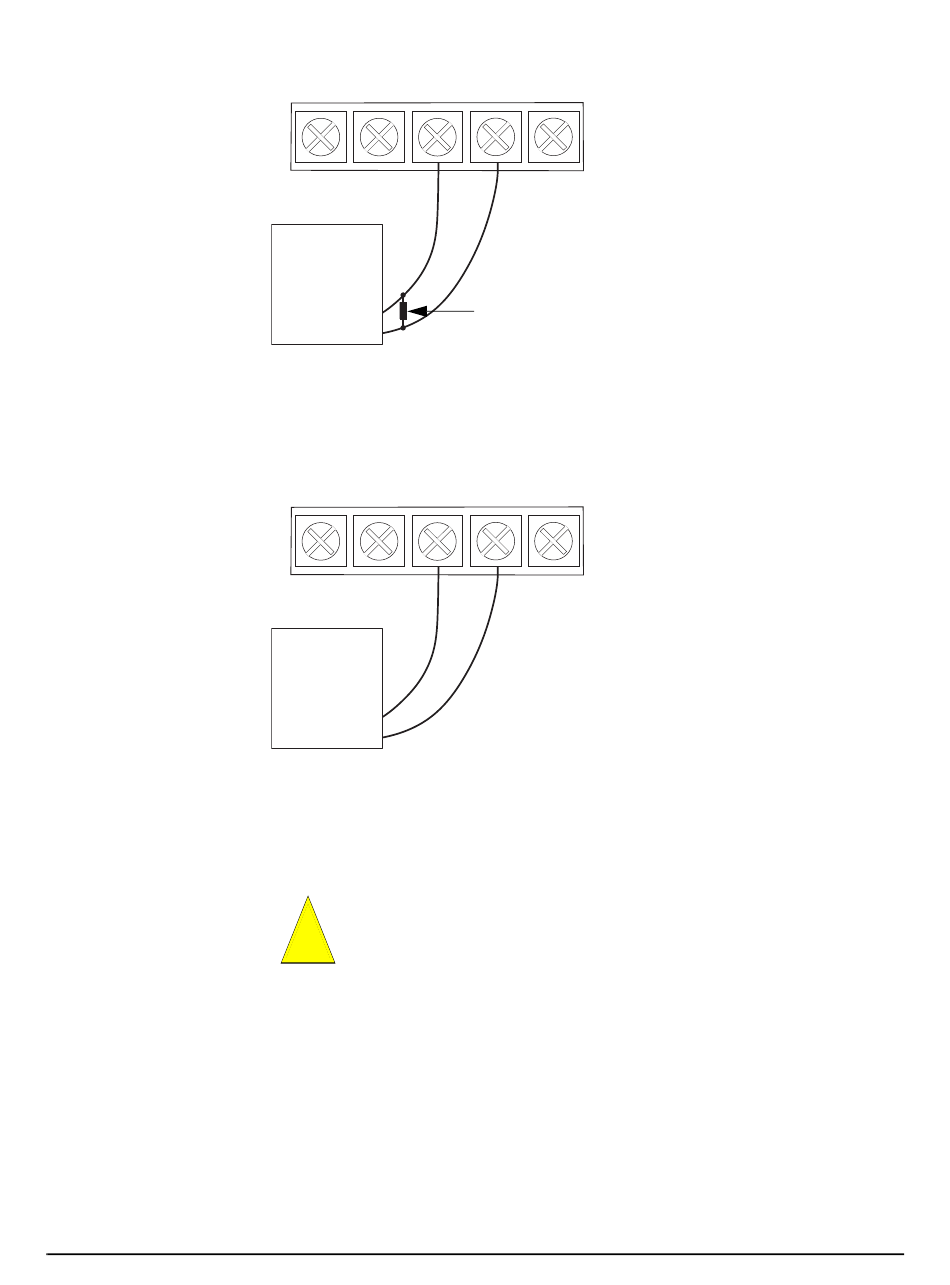

Figure 5. Sirène câblée d'extérieur avec supervision
Sirène câblée d'extérieur sans supervision
Avec l'option 53 hors fonction, branchez la sirène câblée d'extérieur (13-046) au panneau sans
installer une résistance, telle qu'illustré dans la figure 6.
A C
A C
H W I N 2
SIRÈNE
Figure 6. Sirène câblée d'extérieur sans supervision
Câblage des contacts câblés
Vous pouvez brancher des interrupteurs câblés à lame (circuit normalement fermé seulement) à
la borne HWIN1 et ou HWIN2, si elle n'est pas utilisée pour une sirène câblée.
!
Branchez des interrupteurs à lame à circuit normalement fermé aux bornes HWNI1 et
/ ou HWNIN2. Les autres types de détecteurs câblés ne doivent pas être utilisés.
!
Avertissement
La résistance totale de la boucle de circuit ne doit pas dépasser 3 Ohms. Cela vous permet
d'utiliser jusqu'à 200 pieds de câble à 2 conducteurs torsadés de calibre 22.
Connectez l'interrupteur câblé à lame au panneau en utilisant une résistance de 47 K telle
qu'illustré dans la figure 7. La résistance doit être connectée sur l'interrupteur le plus éloigné du
panneau.
D C O U T
H W I N 1
Résistance de 4.7 K
(Située près de
la sirène)
D C O U T
H W I N 1
Do not put the panel antenna in the wall for installations that require a
Système de sécurité Euro Simon
