1.2. Panneaux avant
De manière générale, les différents modèles de GXT5 sont très similaires, la principale différence se situant au
niveau des types de prises situées à l'arrière.

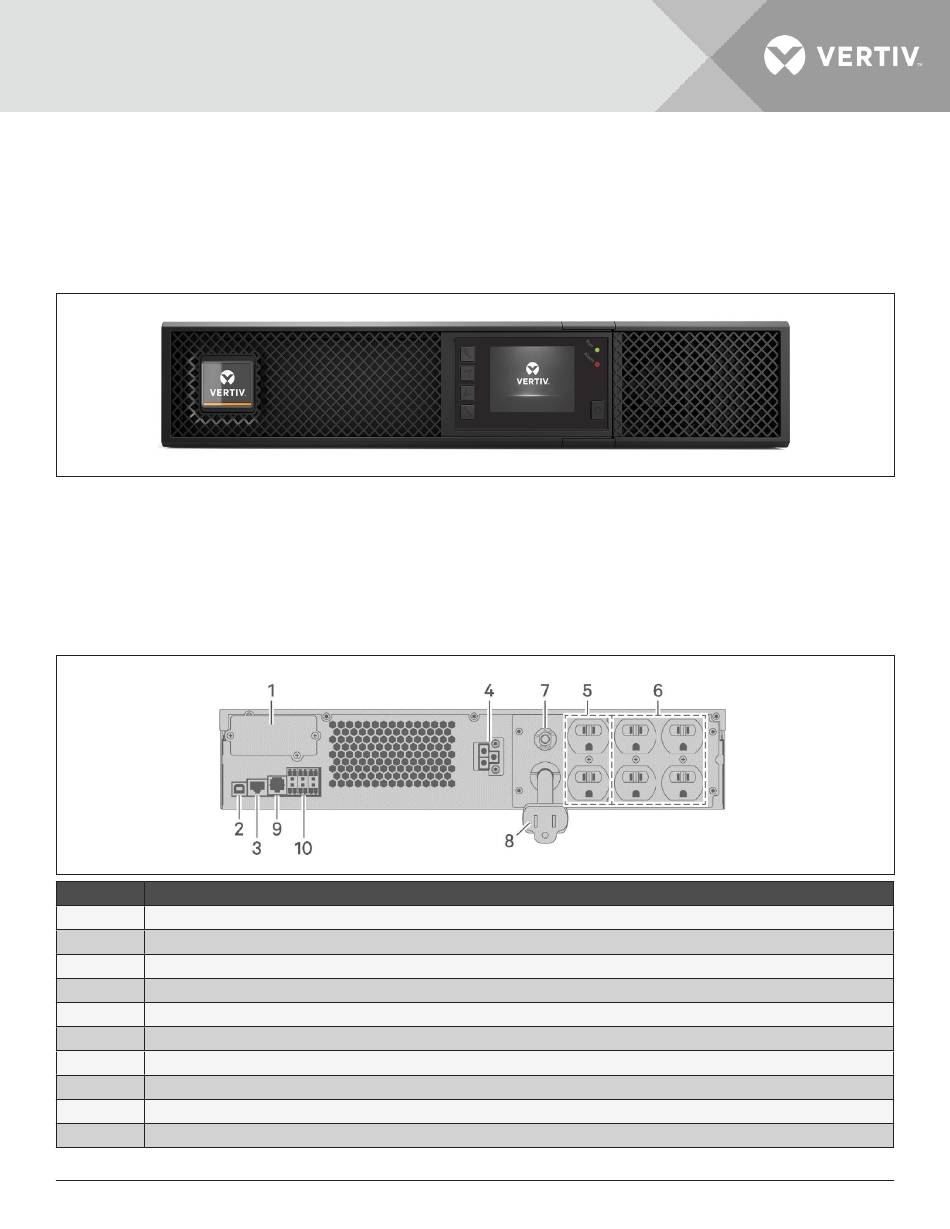

Figure 1-1 Vue de face
1.3. Panneaux arrière
Les figures suivantes décrivent en détail les fonctionnalités du panneau arrière pour chaque modèle de GXT5.
Figure 1-2 Panneau arrière du GXT5-500/750/1000/1500LVRT2UXL
ÉLÉMENT
DESCRIPTION
Port Liebert
IntelliSlot
MD
1
2
Port USB
3
Non utilisé
4
Connecteur de batterie externe
5
Prises de sortie non programmables, NEMA 5-15R
6
Prises de sortie programmables, NEMA 5-15R
7
Disjoncteur d'entrée
8
Fiche et câble d'alimentation d'entrée
9
Port R232, connexion RJ-45/RJ-11
10
Connecteurs de communication du bornier
4
MC
Description du système GXT5
