2.6.3. Connexion d'un commutateur d'arrêt d'urgence à distance (REPO)
Le système d'alimentation sans coupure est doté d'une connexion EPO dans le port à contact sec. Reportez-vous
à la figure correspondant à votre modèle à la section
du port.
Le système d'alimentation sans coupure est livré avec un cavalier REPO qui permet au système d'alimentation sans
coupure de fonctionner comme un système à contacteur normalement fermé (sécurité intégrée). L'ouverture du
circuit a pour effet de désactiver le système d'alimentation sans coupure. Pour connecter un commutateur REPO qui
ouvre le circuit afin de désactiver le redresseur et l'onduleur et de mettre hors tension le système d'alimentation sans
coupure, reliez le commutateur à distance au port REPO du système d'alimentation sans coupure à l'aide d'un câble.
En conditions normales, le commutateur REPO ne peut pas couper l'alimentation d'entrée du système d'alimentation
sans coupure. Lorsque le commutateur REPO se déclenche, le système d'alimentation sans coupure génère une
alarme et coupe immédiatement l'alimentation en sortie. Une fois le problème résolu, le système d'alimentation
sans coupure ne reprend son fonctionnement normal qu'une fois que vous avez réinitialisé le commutateur REPO
et que vous avez remis sous tension manuellement le système d'alimentation sans coupure.
Pour procéder au câblage de la connexion REPO :
La
Figure 2-4
ci-dessous indique le câble requis pour effectuer le raccordement. Nous conseillons l'utilisation d'un
câble à âme en cuivre de 0,82 mm
1. Retirez l'isolant de l'extrémité des deux câbles.
2. Insérez l'extrémité dénudée dans les bornes 1 et 2 de la fiche, puis appuyez sur les bornes. Assurez-vous que
les câbles sont bien fixés dans la fiche afin d'empêcher toute défaillance due à un mauvais contact.
Pour connecter un système d'alimentation sans coupure au commutateur REPO.
ATTENTION
Afin de préserver les barrières de sécurité (SELV) et la compatibilité électromagnétique, les câbles de signaux
doivent être protégés et acheminés séparément des câbles d'alimentation.
1. Connectez une extrémité du câble au commutateur à distance. Reportez-vous à la
2. Retirez le cavalier installé en usine des broches 7 et 8 du port à contact sec sur le système d'alimentation
sans coupure.
3. Connectez la fiche aux broches 7 et 8.

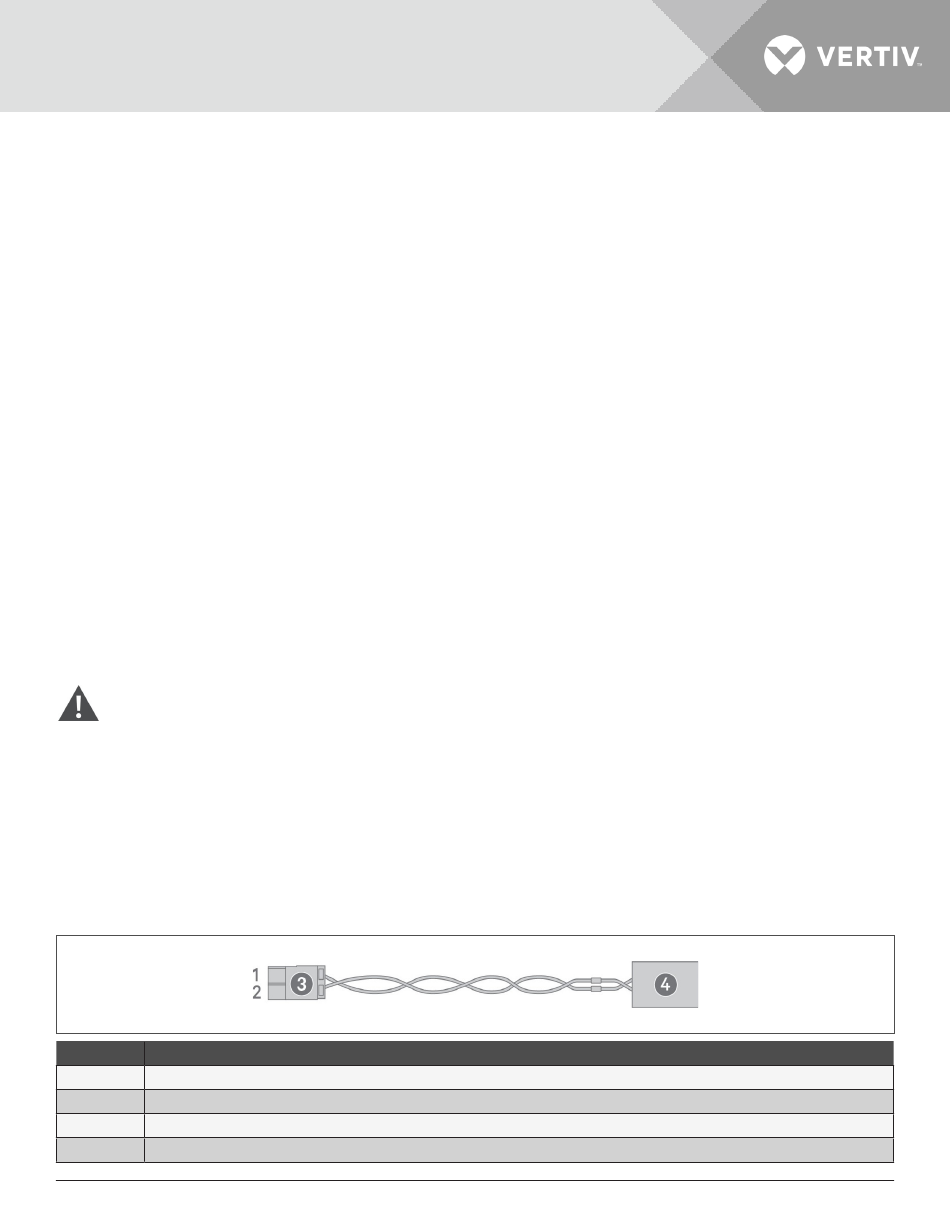

Figure 2-4 Câble/fiche de connexion du commutateur REPO au port REPO du système d'alimentation sans coupure
ÉLÉMENT
DESCRIPTION
1
Borne 1
2
Borne 2
3
Fiche (se connecte à la voie REPO du système d'alimentation sans coupure)
4
Commutateur REPO
18
Panneaux
2
à 0,33 mm
2
.
arrière,
page
4, pour connaître l'emplacement
Figure 2-4
ci-dessous.
