5. Raccordez les câbles de l'armoire de batteries externe fournis à l'arrière de l'armoire, puis à l'arrière du système
d'alimentation sans coupure. Reportez-vous à la Figure 2-2.
6. Mettez le disjoncteur de l'armoire de batteries externe en position « On » (marche).
7. Vérifiez que le disjoncteur de l'armoire de batteries externe est en position « On » (marche).
L'autonomie supplémentaire (de secours) est activée.
NOTA : en cas d'installation de plus de 6 armoires de batteries externes, l'utilisateur doit régler le nombre
d'armoires de batteries externes manuellement dans Settings (Réglages) > Battery (Batterie) > External
battery cabinet group No (Nombre de groupes d'armoires de batteries externes).
NOTA : lors du retrait d'une armoire de batterie externe, désactivez le disjoncteur situé à l'arrière de
l'armoire avant de débrancher le câble.
NOTA : en cas d'expédition ou de stockage prolongé du système d'alimentation sans coupure, débranchez
la ou les armoires de batteries externes afin de limiter la perte de courant d'attente des batteries et de
préserver leur autonomie.

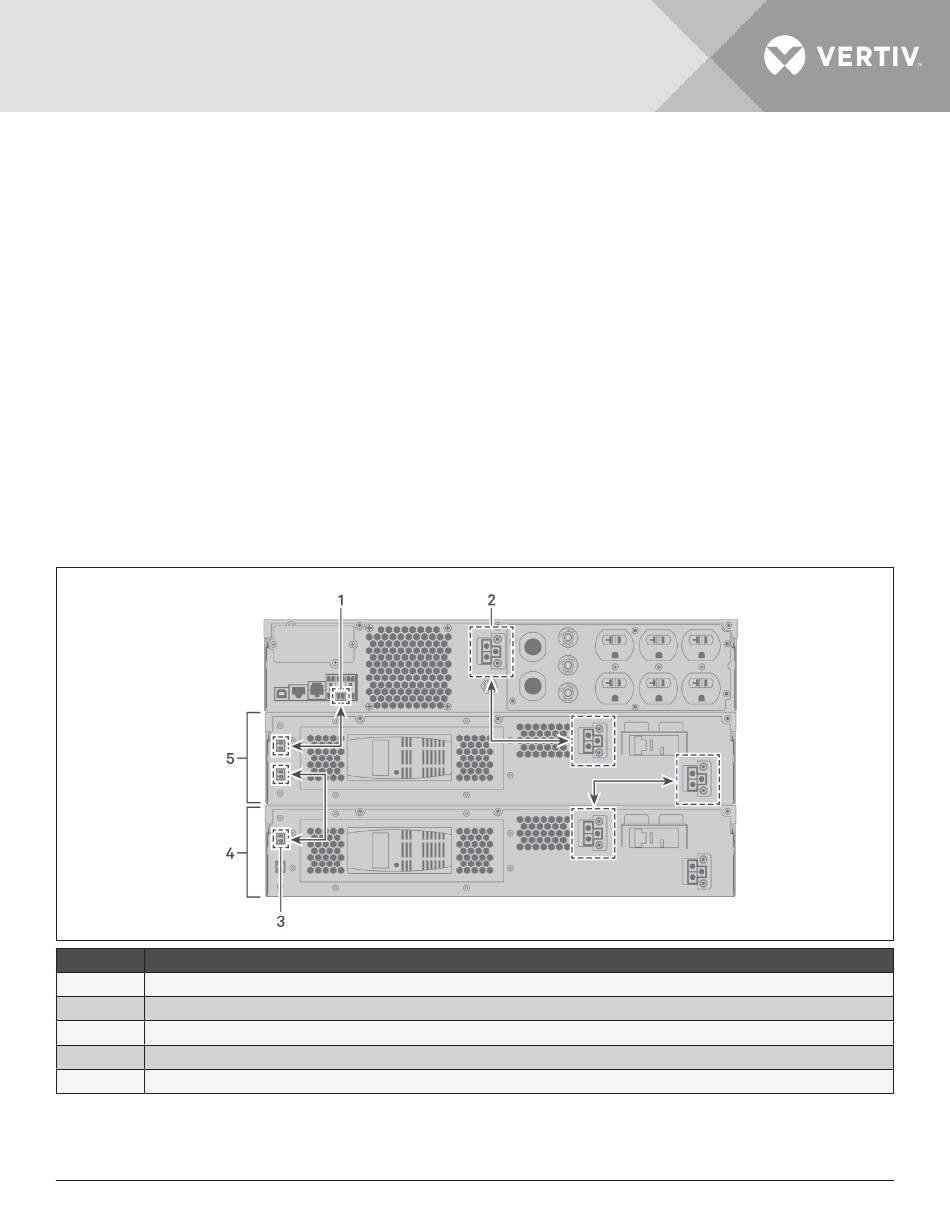

Figure 2-2 Armoires de batteries externes raccordées au système d'alimentation sans coupure
ÉLÉMENT DESCRIPTION
Port de détection de l'armoire de batteries externe (reportez-vous au Tableau 2-2, page 17, pour plus d'informations)
1
2 Connecteur de l'armoire de batteries externe
3 Port de détection de l'armoire de batteries externe
4 Armoire de batteries externe
5 Armoire de batteries externe
14 Installation
