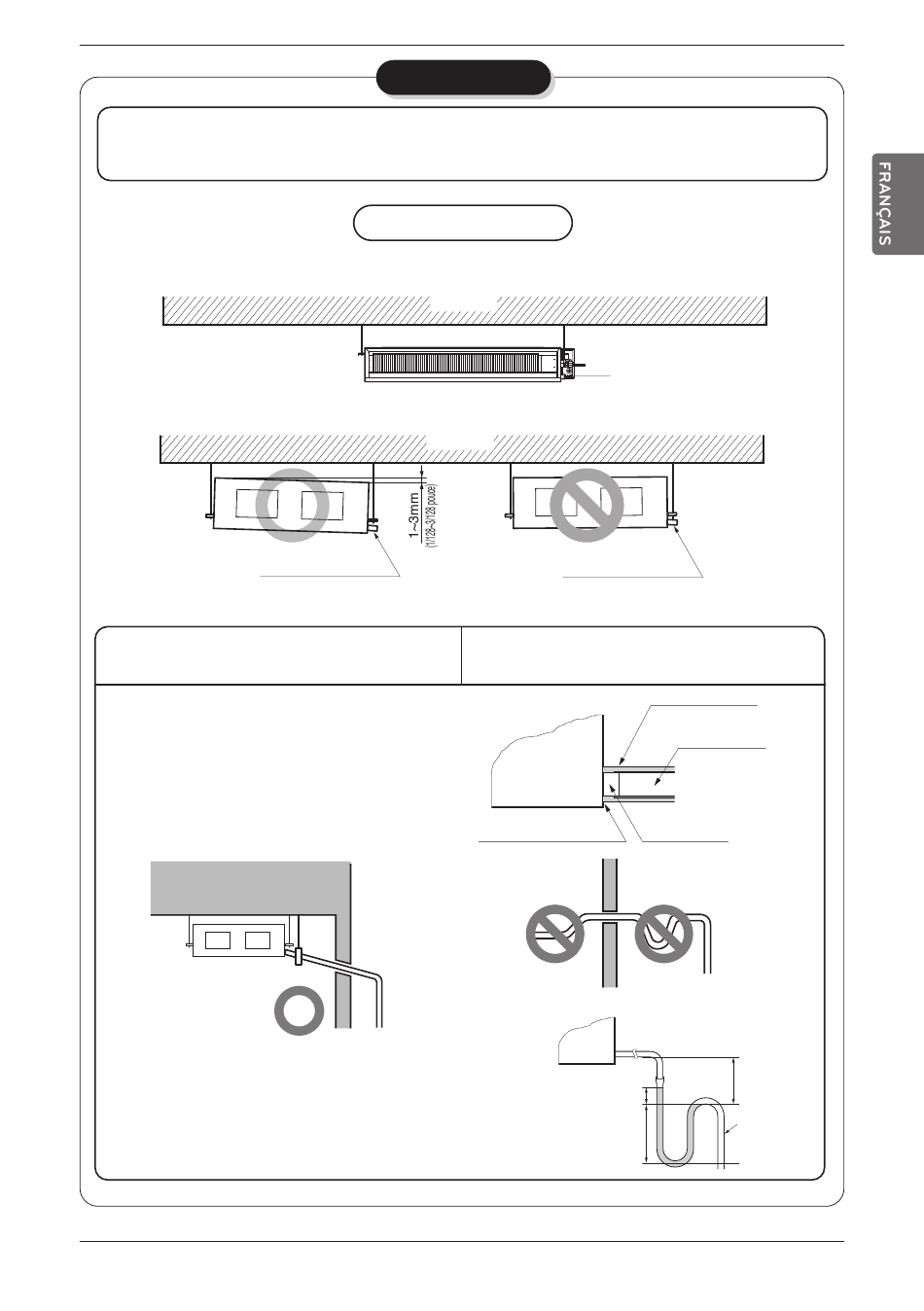

1. L'installation en pente de l'unité intérieure est très importante pour le drainage du climatiseur du type conduit.
2. L'épaisseur minimale de l'isolation pour le tuyau de connexion devra être de 5 mm.
• L'unité doit être horizontalement ou inclinée vers le raccord de drainage à la fin de l'installation.
Pompe de
Trou de drainage
drainage
inutilisée
ATTENTION À L'INCLINAISON DE
L'UNITÉ ET DE LA TUYAUTERIE DE DRAINAGE
• Installez toujours le drainage sur un plan incliné
vers le bas (1/50 a 1/100).
Évitez partout tout écoulement vers le haut ou
tout reflux.
• Un isolant thermique de 5mm(5/24 pouce). ou
plus devra être utilisé en tout temps pour le
tuyau de drainage.
CORRECTE
• Installez le siphon horizontal (ou siphon
en forme d'U) pour éviter les fuites d'eau
provoquées par le blocage de l'entrée
d'air du filtre.
ATTENTION
Vue du front
Plafond
Pompe de drainage utilisée
Plafond
Pompe de
drainage
utilisée
Installez le raccord de drainage sur un plan incliné
vers le bas, du fait que l'eau débouche à l'extérieur.
Unité
Assurez-vous qu'elle soit fermée.
• L'acheminement
vertical n'est pas
permis.
INCORRECTE
Dimension utilisée du siphon en forme d'U
A ≥ 70mm
(2-9/16 pouce)
B ≥ 2C
C ≥ 2 x SP
SP = Pression externe
(mmAq)
Ex) Pression externe
= 10mmAq
A ≥ 70mm(2-9/16 pouce)
B ≥ 40mm(1-1/2 pouce)
C ≥ 20mm(19/24 pouce)
Trou de drainage
Trou de drainage
Isolant thermique
(Fourniture sur place)
Tuyau de drainage
(Fourniture sur place)
Trou de drainage
C
A
Manuel d'installation 17
Installation
B
Siphon en
forme d'U
