1. Raccordez les connexions de thermostat R--W avec un
cavalier sur le panneau de commande.
2. Lorsque les brûleurs principaux s'allument, confirmez que
la pression de gaz d'admission se situe entre 12,0 po et
13,6 po de colonne d'eau (w.c.).
3. Retirez le cavalier qui se trouve entre les connexions de
thermostat R--W pour mettre fin à l'appel de chaleur.
4. Réglez l'interrupteur de la vanne de gaz de la chaudière à
la position OFF.
5. Mettez le robinet d'arrêt de gaz à la position OFF.
6. Coupez l'alimentation à la chaudière.
7. Débranchez le manomètre et, sur certains modèles,
retirez le raccord de prise de pression.
8. Sur certains modèles, appliquez uniformément une mince
couche de pâte lubrifiante à l'extrémité du bouchon de la
conduite d'admission de gaz et posez--le dans l'extrémité
inutilisée d'un raccord en T de 3 mm (1/8 po). Utilisez une
petite clé de maintien sur le raccord en T lorsque vous
serrez le bouchon de la conduite d'admission de gaz. Sur
certains modèles, serrez la vis de calage de la prise de
pression d'entrée d'un tour complet à l'aide d'une clé
hexagonale de 3/32 po. Consultez la Figure 10.
Soufflante à vitesse variable, vanne de gaz à deux phases

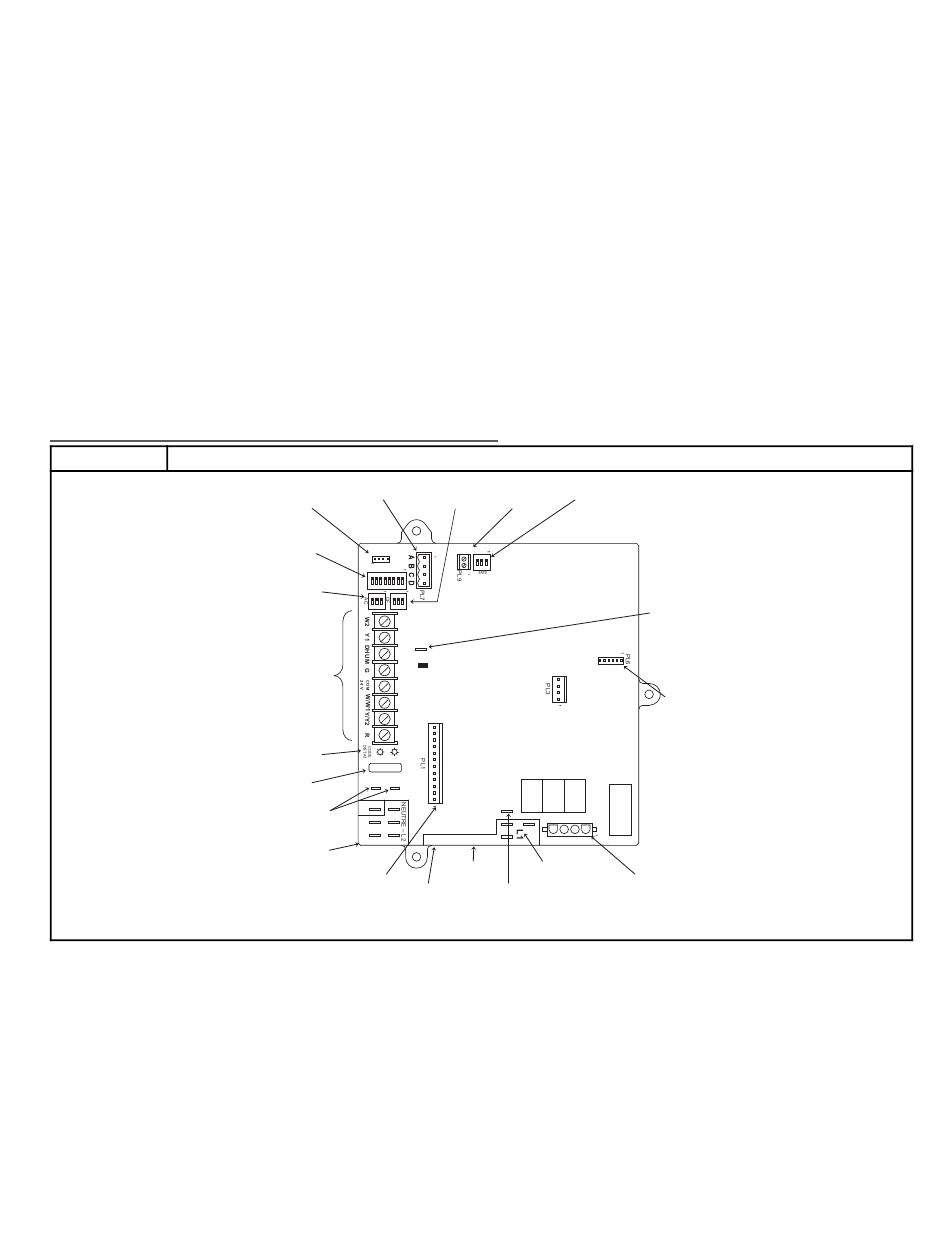

Figure 19
Exemple de commande de chaudière à vitesse variable pour moteur de soufflante ECM
AG- -KC019SNP- -02FR
CONNECTEUR DE
COMMUNICATION
FICHE DE CONNEXION
DU MODÈLE
INTERRUPTEURS DE
RÉGLAGE ET DÉLAI
PL4
D'ARRÊT DE LA
SOUFFLANTE SW1
SW1
INTERRUPTEURS DE
SW2
SW3
RÉGLAGE DU DÉBIT
D'AIR DE
CLIMATISATION
HUM
BORNES DE
ACRDJ
THERMOSTAT 24 V
TÉMOINS DEL D'ÉTAT ET
DE COMMUNICATION
COMM
FUSIBLE 3 A
FUSIBLE 3 A
SEC-2 SEC-1
EAC-2
CONNEXIONS 24 V C.A.
DU TRANSFORMATEUR
CONNEXIONS NEUTRES
115 V C.A. (L2)
PL1 – CONNECTEUR DU FAISCEAU DE
CÂBLAGE PRINCIPAL À BASSE TENSION
ET CONNECTEUR DU FAISCEAU DE LA
VERSION DU
SOUFFLANTE ECM
LOGICIEL
Dessin représentatif seulement; l'apparence de certains modèles peut varier.
Les spécifications sont susceptibles de changer sans avis préalable.
INTERRUPTEURS DE
CONNECTEUR DE
RÉGLAGE DU DÉBIT
INTERRUPTEURS DE
TEMPÉRATURE DE
D'AIR DE VENTILATION
RÉGLAGE SW4
L'AIR EXTÉRIEUR
CONTINUE
CTE
1 A à 115 V C.A.
EAC-1
PL2
V17
HK42FZ0433411
VS
HSI ÉLEVÉFAIBLE
NUMÉRO DE PIÈCE
CONNEXIONS DE TENSION
ET CODE DE DATE
DE LIGNE 115 V C.A. (L1)
WWYY
BORNE EAC-1
(115 V C.A. 1,0 A MAX.)
BORNE DE
L'HUMIDIFICATEUR
(24 V C.A. 0,5 A
MAX.)
CONNECTEUR DE
MISE À NIVEAU
ÉCLAIR (USINE
SEULEMENT)
PL2 – CONNECTEUR DE
L'ALLUMEUR PAR SURFACE
CHAUDE ET DU MOTEUR DE
L'ÉVACUATEUR
13
