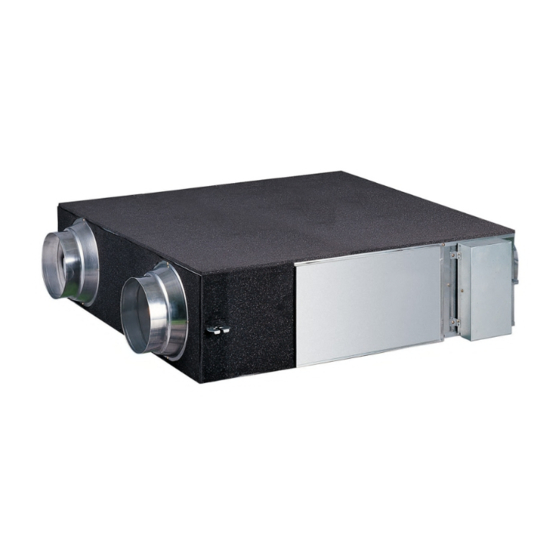

LG LZ-H025GBA4 Manuel D'installation
Masquer les pouces
Voir aussi pour LZ-H025GBA4:
- Manuel d'utilisation (19 pages) ,
- Manuel d'utilisation (19 pages)
Table des Matières
Publicité
Liens rapides
MANUEL D'INSTALLATION
CLIMATISEUR
Veuillez lire ce manuel dans son intégralité avant d'installer le climatiseur.
L'installation doit être effectuée conformément aux normes électriques nationales
par un personnel agréé uniquement.
Après avoir lu ce manuel attentivement, conservez-le pour pouvoir vous y reporter
ultérieurement.
VENTILATEUR
Traduction de l'instruction originale
www.lg.com
Publicité
Table des Matières
Manuels Connexes pour LG LZ-H025GBA4
Sommaire des Matières pour LG LZ-H025GBA4
- Page 1 Veuillez lire ce manuel dans son intégralité avant d'installer le climatiseur. L'installation doit être effectuée conformément aux normes électriques nationales par un personnel agréé uniquement. Après avoir lu ce manuel attentivement, conservez-le pour pouvoir vous y reporter ultérieurement. VENTILATEUR Traduction de l’instruction originale www.lg.com...
-
Page 2: Table Des Matières
Manuel d’installation du ventilateur TABLE DES MATIÈRES Conditions d’instal- Fournitures Outillage nécessai- lation requises Consignes de sécurité....3 Introduction ........7 Symboles utilisés dans le manuel Schéma des dimensions ..7 Installation ........11 Schéma d’installation ....11 Installation de l’unité principale .........13 Raccordement des gaines..13 Méthode de raccordement du câble d’alimentation....15 •... -
Page 3: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Pour éviter tout risque de blessure pour l'utilisateur ou des tiers, ainsi que tout dégât matériel, respectez les consignes ci-dessous. Toute mauvaise utilisation découlant d'un non-respect des instructions comporte des risques corporels ou matériels. Leur niveau de gravité est indiqué par les libellés ci-dessous. AVERTISSEMENT Ce symbole indique un danger de mort ou de blessure grave. - Page 4 Consignes de sécurité Ne changez pas le câble N’installez pas l’unité et Déballez et installez le d'alimentation et n'utili- ne la déplacez pas ou produit avec prudence. sez pas de rallonge. ne la réinstallez pas vous-même. • Il existe un risque d’incen- •...
-
Page 5: Fonctionnement
Consignes de sécurité Installez l’appareil dans Utilisez les câbles élec- Lorsque vous placez des un environnement où triques appropriés pour gaines métalliques dans l’air entrant extérieur le raccordement aux des constructions en bois répond aux conditions bornes et raccordez soi- recouvertes de plaques, de suivantes : température gneusement les câbles... - Page 6 Consignes de sécurité ATTENTION Installation Ne reliez pas le fil de N’installez pas l’appareil Installez l’appareil dans terre au châssis de la dans un endroit enfumé une pièce isolée. fenêtre ou au robinet. ou sujet aux vapeurs grasses tel qu’une cuisi- ne ou une usine.
-
Page 7: Introduction
Ce symbole signale un risque d’endommagement de l’appareil. REMARQUE Ce symbole attire votre attention sur des remarques particu- lières. Schéma des dimensions Modèle : LZ-H025GBA4 / LZ-H035GBA4 Fixation pour la suspension Ventilateur pour air soufflé (Air de (Sortie d'air soufflage) - Page 8 Introduction Modèle : LZ-H050GBA4 Fixation pour la suspension Ventilateur pour air soufflé (Air de (Sortie d'air soufflage) evacue) (Air de retour) (Sortie d'air frais) Ventilateur pour sortie d’air Capot de maintenance Coffret électrique Échangeur de chaleur total Filtre à air Unité...
- Page 9 Introduction Modèle : LZ-H080GBA4 / LZ-H100GBA4 Fixation pour la suspension Ventilateur pour air soufflé (Air de soufflage) (Sortie d'air evacue) (Air de retour) Ventilateur pour sortie d’air (Sortie d'air frais) Capot de maintenance Coffret électrique Échangeur de chaleur total Filtre à air Unité...
- Page 10 Introduction Modèle : LZ-H150GBA4 / LZ-H200GBA4 (Air de soufflage) (Sortie d'airevacue) (Air de retour) (Sortie d'air frais) Capot de maintenance Coffret électrique Filtre à air Échangeur de chaleur total Unité : mm Pas de la fixation Figure Bride de raccordement à la gaine Pas de la gaine Poids pour la suspension...
-
Page 11: Installation
Installation Installation Schéma d’installation(LZ-H025GBA4/LZ-H035GBA4/LZ-H050GBA4/LZ-H080GBA4/LZ-H100GBA4) FIGURE PLANE Grille d’entrée d’air Ventilateur Grille de sortie d’air Espace de maintenance Trappe de visite VUE FRONTALE Pente de la gaine : plus de 1/30 (côté du mur) Pour obtenir la bonne distance Gaine (empêche toute pénétration d’eau) Tige de fixation au plafond (fourni par l’installateur) -
Page 12: Installation Du Capot De Maintenance
Installation Schéma d’installation(LZ-H150GBA4/LZ-H200GBA4) FIGURE PLANE Grille d’entrée d’air Ventilateur Espace de Grille de sortie d’air maintenance Trappe de visite VUE FRONTALE Pente de la gaine : plus de 1/30 (côté du mur) Pour obtenir la bonne distance Tige de fixation au plafond (fourni par l’installateur) (empêche toute pénétration d’eau) Nouveau type de capot (empêche toute... -
Page 13: Installation De L'unité Principale
Installation Installation de l’unité principale Montage de la rondelle et de l’écrou Tige de fixation Serrez la rondelle et l’écrou (plus de 21 mm pour le au plafond (M10) diamètre externe de la M10) sur la tige de fixation au Écrou plafond (M10), comme indiqué... - Page 14 Installation Matériau isolant ATTENTION: Aluminium • Avant de raccorder la gaine, vérifiez qu’aucun élément étranger (papier, vinyle, etc.) ou particules et pous- Unité sières ne s’y trouvent. principale • Veillez à ne pas exercer de pression Gaine vers sur la plaque du registre qui se trouve l’air extérieur dans l’unité...
-
Page 15: Méthode De Raccordement Du Câble D'alimentation
à la borne. Après avoir passé le câble d’alimentation dans la bague, connectez-le à la borne. • Fixez le câble d’alimentation avec le collier. • Assurez-vous que le câble d’alimentation ne peut être déconnecté en tirant dessus. LZ-H025GBA4/LZ-H035GBA4/LZ-H050GBA4 LZ-H150GBA4/LZ-H200GBA4 LZ-H080GBA4/LZ-H100GBA4 Alimentation M.D. -
Page 16: De (Accessoire)
Installation Raccordement à la télécommande (accessoire) Connectez l’unité intérieure et la commande à distance à l’aide du câble de connexion. Vérifiez la connexion correcte du connecteur. Intérieur Côté unité Câble de connexion Utilisez un câble d’extension si la distance comprise entre la commande à distance câblée et l’unité... -
Page 17: Commande Groupée
Installation Commande groupée Si vous reliez plus de deux climatiseurs à une même commande à distance filaire, procédez comme indiqué dans la figure ci- dessous. • S’il n’y a pas de communication d’événements Fil de signal avec l’unité intérieure, définissez l’unité comme esclave (Ndt : la phrase anglaise est imprécise). -
Page 18: Réglage De L'installation
Installation Réglage de l’installation : Procédure pour accéder au mode réglage de l’installation ATTENTION Le mode réglage de l’installation permet de paramétrer les fonctions de la commande à distance. Tout paramétrage inadéquat du mode réglage de l’installation peut endommager l’appareil, provoquer des blessures corporelles ou des dégâts matériels. - Page 19 Installation <Tableau des codes de réglage de l’installation> Appareil ventilation générale Function Code Value Test de fonctionnement 01 : Configuration du test de fonctionnement Définition de l’adresse 00~FF : Adresse de commande centralisée ESP SA (alimentation en air) <Niveau ESP> <Valeur ESP>...
-
Page 20: Exécution Des Tests
Exécution des tests Exécution des tests Méthode de fonctionnent et Sélectionnez- Fonctionnement Interconnecté avec ventilation Est utilisé lorsque le climatiseur est interconnecté avec l’appareil de ventilation. Il s’agit d’une fonction qui refroidit et rafraîchit l’air intérieur au moyen de l’appareil de ventilation tout en faisant fonctionner la fonction de climatisation en même temps. -
Page 21: Méthode De Fonctionnent Et Sélectionnez-Fonctionnement Unique De Ventilation
Exécution des tests Méthode de fonctionnent et Sélectionnez- Fonctionnement unique de ventilation Il s’agit d’une fonction pour refroidir et rafraîchir l’air intérieur au moyen de l’unité de ventilation géné- rale. Fonctionnement simple de la ventilation Appuyez sur la touche de la commande à... -
Page 22: Si Vous Rencontrez Un Problème Lors D'un Test
Exécution des tests Si vous rencontrez un problème lors d’un test Symptôme Élément à vérifier Mesure corrective L'appareil est-il sous tension et ali- Le produit ne fonctionne pas Alimentez en courant menté en courant ? La température intérieure est-elle Il s'agit du mode veille pour la pro- inférieure à...
