Tourner l'unité de base de telle manière que
l'unité magnétique soit orientée vers l'avant.
•
Soulever la culasse pour que celle-ci appuie sur
le logement pour échantillons.
•
Fixer la culasse à l'aide des deux pouces et tirer
l'unité magnétique vers l'avant avec les doigts,
jusqu'à ce que la culasse se trouve entre les ai-
mants. Enlever ensuite l'unité complète de
l'unité de base (cf. Fig. 5).
•
Enlever les bagues de montage du logement de
la tête de mesure.

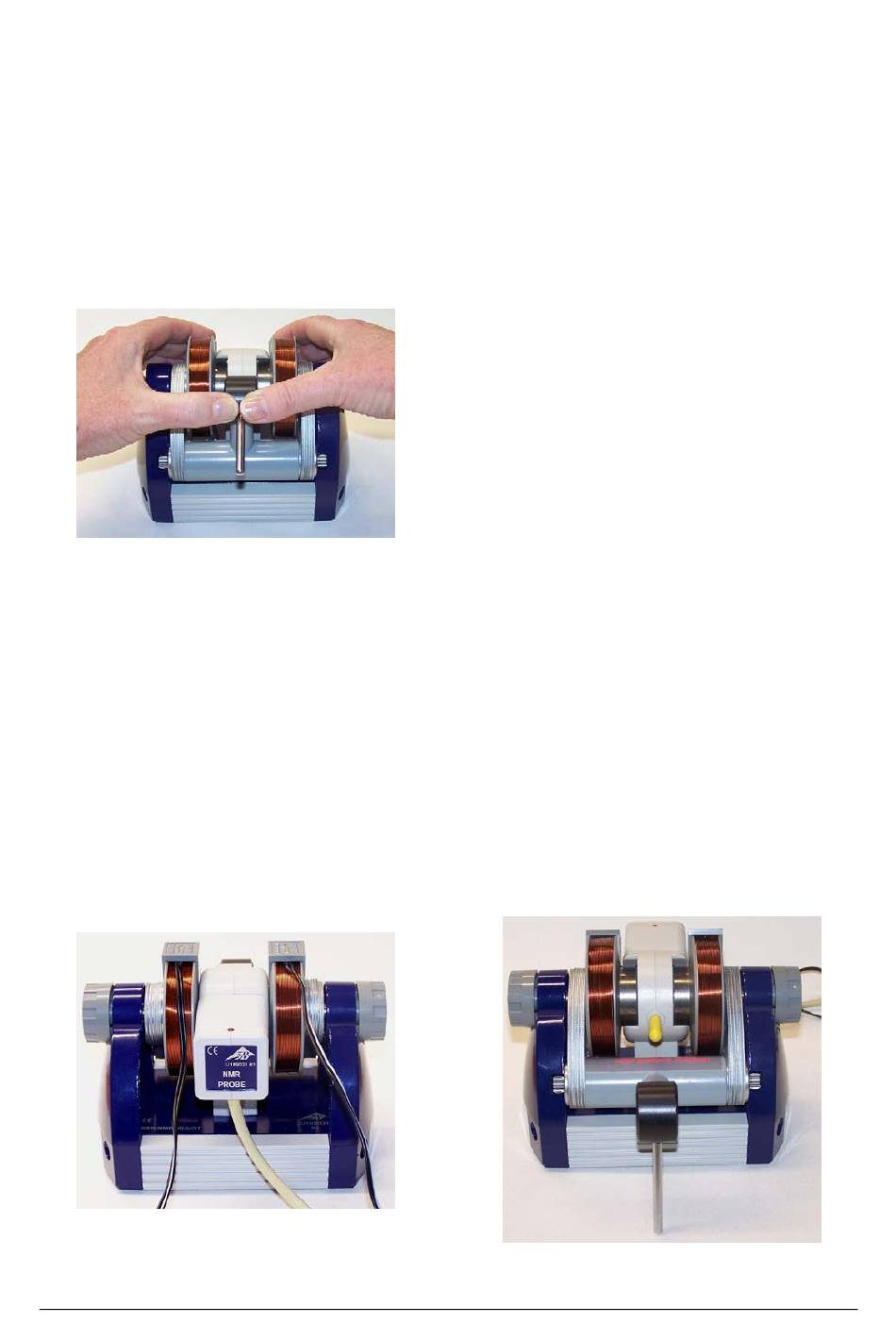

Fig. 5 Retrait de l'unité magnétique de l'unité de base
6.2 Branchement à la console de commande
•
Placer la tête de mesure dans le logement prévu
à cet effet de l'unité de base de telle manière
que le boîtier soit bien en place (cf. Fig. 6).
•
Brancher le câble de connexion de la tête de
mesure dans la douille « Probe In » de la console
de commande en faisant attention à l'encoche
située sur la douille de connexion.
•
Connecter les bobines aux douilles « Coil » si-
tuées sur la face arrière de la console de com-
mande.
•
Connecter
la
console
l'alimentation secteur via la douille « 12 VAC /
1 A ».
Fig. 6 Unité de base avec tête de mesure
de
commande
à
3
6.3 Ajustement et réglages
6.3.1 Utilisation d'un oscilloscope
•
Brancher la sortie « SIGNAL OUT » de la console
de commande sur le canal 1 de l'oscilloscope et
la sortie « FIELD OUT » sur le canal 2 (cf. Fig. 8).
•
Effectuer les réglages suivants sur l'oscilloscope :
Canal 1:
Canal 2:
Base de temps :
Déclencheur sur canal 1, flanc négatif
6.3.2 Utilisation du 3B NETlog™
•
Brancher la sortie « SIGNAL OUT » de la console
de commande sur l'entrée
la sortie « FIELD OUT » sur l'entrée
•
Connecter 3B NETlog™ avec l'ordinateur et lan-
cer le logiciel 3BNETlab
•
Créer un nouvel enregistrement dans le menu «
Laboratoire de mesure » et définir les paramè-
tres suivants :
Entrée A : champ, mode d'entrée VCC, zone
d'entrée 2 V
Entrée B : champ, mode d'entrée VCC, zone
d'entrée 2 V
Intervalle de mesure : 500 μs (2 kHz)
•
Régler le déclencheur sur l'entrée A, sélectionner
un flanc négatif et un seuil de déclenchement
positif d'environ 10 à 20 %.
•
Sélectionner le bouton « Oscilloscope » et dé-
marrer la mesure.
La fenêtre de l'oscilloscope s'ouvre.
6.4 Réalisation de l'expérience
•
Insérer l'échantillon de glycérine (capuchon jaune)
dans le logement prévu à cet effet (cf. Fig. 7).
Fig. 7 Unité de base avec échantillon de glycérine
0,5 V CC
0,5 V CC
5 ms
IN
U
du 3B NETlog™ et
B
IN
U .
A
TM
.
