Installation
32

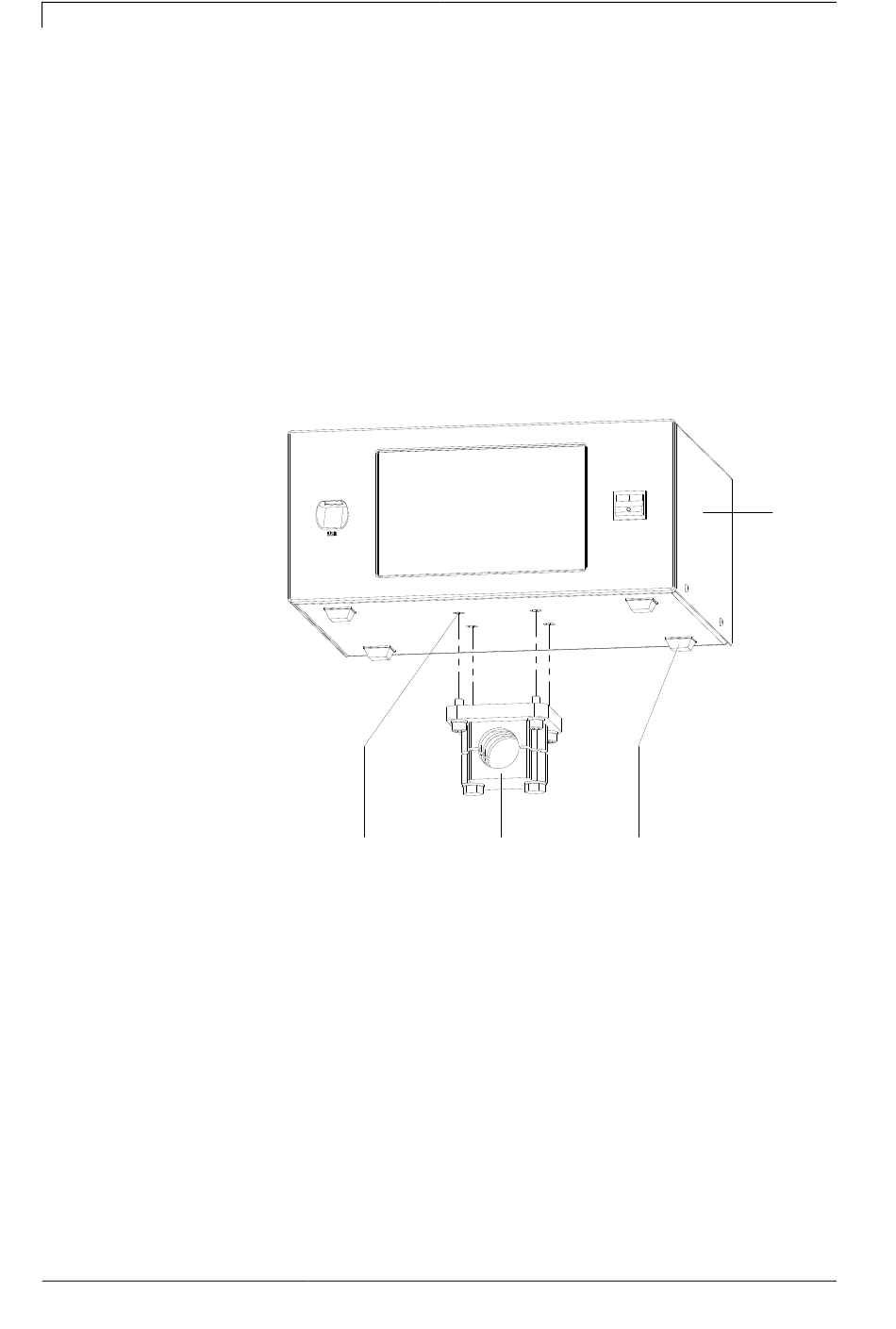

5.3 Montage de l'unité de contrôle (boîtier de table)
•
Sur le dessous de l'unité de contrôle (A) se trouvent quatre pieds
d'appareil (B), qui sont utilisés pour placer l'unité de contrôle sur
une surface plane.
•
Sur le dessous de l'unité de contrôle (A) se trouvent quatre
filetages M6 (D) à une distance de 57 x 57 mm, qui peuvent être
utilisés pour fixer l'unité de contrôle à une machine. La profondeur
de filetage maximale est de 8 mm.
•
Une pièce de serrage à bride Ø 30 mm ou une pièce de serrage à
pied Ø 30 mm sont disponibles en option départ usine, qui servent
à loger l'unité de contrôle (A) sur les trous filetés (D). Les pièces
de serrage (C) peuvent être intégrées dans un système de tuyau
Ø 30 mm.
D
Figure 12
Mode d'emploi
C
B
SPE II
A
11.20
